Instale el conjunto del protector de la hoja en el soporte de
montaje con un perno de carrocería de M6 x 19 mm. Asegure
con una arandela plana de 1/4", una arandela de seguridad
dentada externa y una tuerca de mariposa.
NOTA: Antes de apretar la tuerca de mariposa, asegúrese de
que haya un espacio de por lo menos 1/8" (3 mm) entre el
extremo de la mesa y el conjunto del protector de la hoja.
Además verifique para asegurarse de que las dos lengüetas
circulares están todavía enganchadas dentro del agujero
superior y de la abertura ranurada.
Levante la hoja de la sierra girando la manija de la rueda de
control a la izquierda.
Levante el protector transparente de la hoja, luego use un borde
recto para asegurarse de que el protector de la hoja está
alineado con la hoja de la sierra.
Si el protector de la hoja no está alineado con la hoja, afloje los
pernos de cabeza hexagonal de 1/2" y/o el perno de cabeza
hueca de 2-1/4" y vuelva a colocar el conjunto del protector de
la hoja de modo que quede alineado con la hoja. Una vez
alineado, apriete firmemente todos los pernos.
ADVERTENCIA:
Si no se comprueba el alineamiento del conjunto del protector
de la hoja con la hoja, la pieza de trabajo puede atascarse
cuando se está cortando, causando retroceso y lesión.
INSTALACION DE LA GUIA DE INGLETE
Para instalar la guía de inglete prearmada, simplemente deslice
el extremo largo de la guía de inglete en el hierro en U de la
guía de inglete como se muestra en la Figura 7.
INSTALACION DE LA MANIJA DE BLOQUEO
DE LA GUIA DE CORTE AL HILO
Ubique la manija de bloqueo y un tornillo autorroscante
M4 x 15 mm.
Inserte la manija en el extremo expuesto de la guía de corte al
hilo. Asegúrese de que la manija quede bien insertada hasta el
fondo. El agujero en la guía de corte al hilo de metal debe
quedar alineado con el agujero rebajado de la manija. Asegure
la manija usando el tornillo autorroscante M4 x 15 mm.
MONTAJE
INSTALACION DE LA GUIA DE CORTE AL HILO
La guía de corte al hilo se instala en el riel delantero y trasero
mediante dos bridas a cada lado de la guía. Cuando la manija
de bloqueo está en la posición hacia arriba ["Up"] (paralela
con la guía), las bridas están relajadas, permitiéndole cambiar
de posición la guía de corte al hilo. Cuando la manija de bloqueo
está en la posición hacia abajo ["Down"] (perpendicular a la
guía), las bridas se juntan y el riel es mantenido en su lugar.
Para instalar la guía de corte al hilo, coloque el extremo más
alejado de la manija de modo que la brida quede sobre el borde
trasero de la mesa. Luego baje el extremo más cercano a la
manija de bloqueo sobre el riel delantero.
NOTA: Para alineamiento preciso, asegúrese de que el bloque
delantero este al ras con el riel delantero.
Oprima la manija de bloqueo hacia abajo para acomodar el riel
en su lugar.

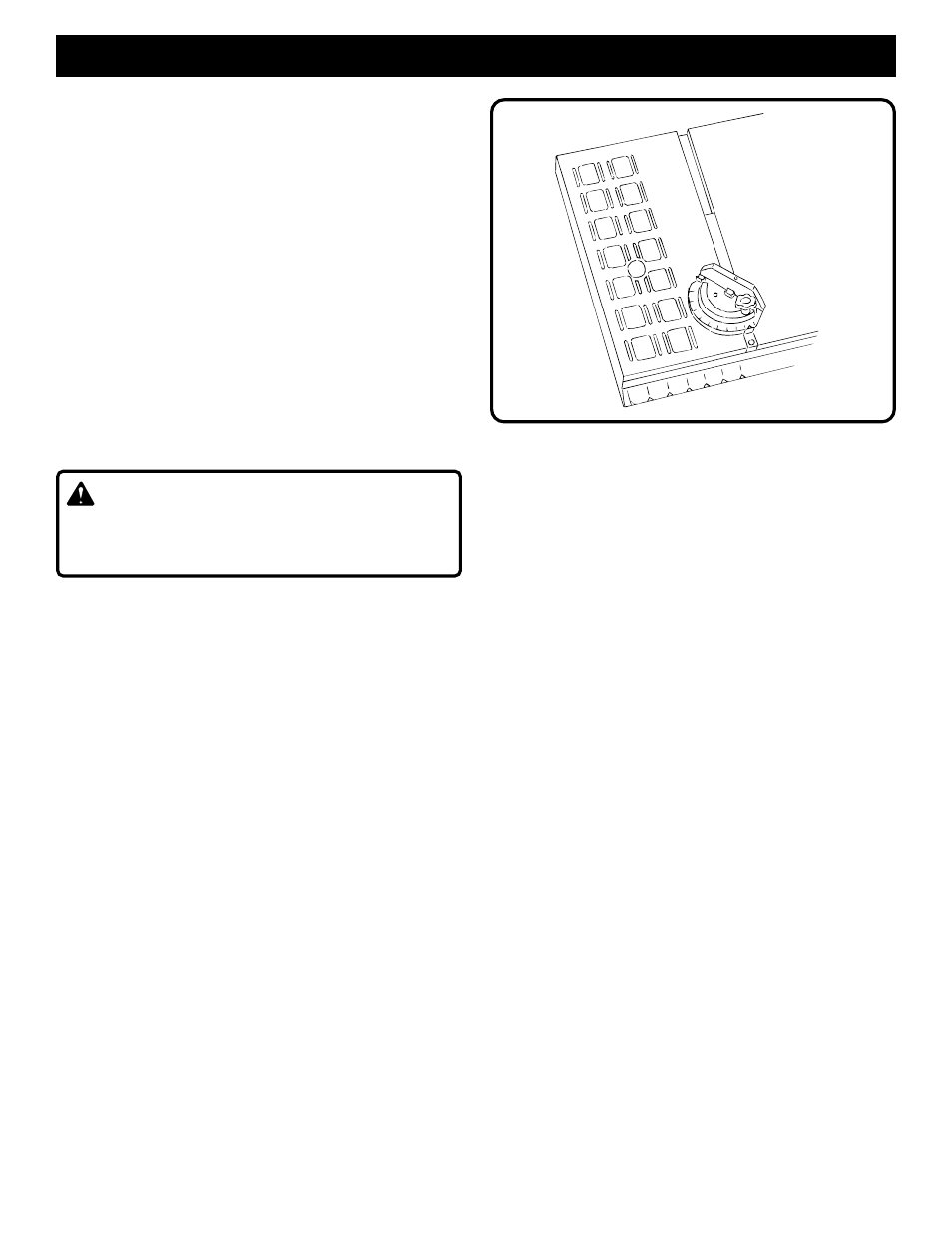

Fig. 7
