Página 14
3. Para cortes pasantes, coloque la pieza de trabajo que va a
ser cortada al ras contra la hoja. Coloque la hoja de modo
que las puntas de los dientes superiores estén
aproximadamente 1/8" (3 mm) más altos que la pieza de
trabajo y que el espacio entre los dientes quede más abajo
que la pieza de trabajo como se muestra en la Figura 13.
4. Para cortes no pasantes, use una regla u otro borde recto
graduado para medir desde la superficie de la mesa hasta
la punta del diente más alto de la hoja.
AJUSTE DE LA GUIA DE CORTE AL HILO
Para volver a colocar la guía de corte al hilo, levante la manija
de bloqueo a la posición 'Up' (paralela a la guía). Use el
indicador de la guía para deslizar la guía a la posición deseada.
Asegúrese de que la barra delantera en la guía de corte al hilo
esté al ras con el riel delantero. Luego baje la manija de bloqueo
a la posición 'Down' hacia abajo (perpendicular a la guía).
AJUSTE DE LA TENSION EN LA GUIA DE
CORTE AL HILO
Para evitar el riesgo de retroceso y asegurar exactitud, la guía
de corte al hilo debe estar firmemente instalada en el riel
delantero y en el borde trasero. Si hay juego lateral en la guía,
apriete la tuerca de ajuste situada en la parte trasera de la guía.
Si la palanca de bloqueo de la guía de corte al hilo está
demasiado apretada, afloje la tuerca de ajuste.
ADVERTENCIA:
La guía de corte al hilo debe ser colocada paralela al hierro
en U de la guía de inglete a fin de evitar el riesgo de retroceso.
Para asegurar un alineamiento correcto, use una escuadra de
carpintero para medir la distancia desde el extremo delantero
de la guía de corte al hilo a cualquier lado de los hierros en U
de la guía de inglete. Luego mida desde la parte trasera de la
guía al mismo hierro en U de la guía de inglete. Si las dos
medidas no son iguales, cambie de posición el extremo trasero
de la guía y mida nuevamente.
AJUSTE DE LA GUIA DE INGLETE
Para ajustar la guía de inglete, simplemente afloje la perilla de
bloqueo y gire la guía de inglete a la posición deseada. Luego
apriete el perilla de bloqueo.
NOTA: Hay dos hierros en U de la guía de inglete, uno a cada
lado de la hoja. Cuando haga cortes transversales de 90
°
, usted
puede usar cualquiera de los hierros en U de la guía de inglete.
Cuando haga un corte transversal a inglete (la hoja inclinada
con relación a la mesa) la guía de inglete debe estar colocada
en la ranura de la derecha de modo que la hoja quede inclinada
alejada de la guía de inglete y de sus manos.
Si el ángulo de la hoja es superior a 90
°
, use la escuadra de
carpintero para colocar la hoja a 90
°
. Gire a la derecha el tornillo
de ajuste de tope positivo hasta que se detenga. Apriete la
palanca de control de bisel.
Vuelva a ajustar el indicador de bisel a 90
°
aflojando el tornillo
que sujeta el indicador. Haga coincidir la línea roja del indicador
con la marca de 0
°
en la escala de bisel.
AJUSTE DEL TOPE POSITIVO DE 45
°
Asegúrese de que la sierra esté desenchufada de la fuente de
alimentación. Levante la hoja hasta su altura máxima girando
a la izquierda la rueda de control de la hoja. Gire la palanca de
bloqueo de bisel a la izquierda para aflojar el bisel.
A continuación, oprima hacia adentro la rueda de control de la
hoja y gírela a la izquierda hasta que se detenga. Verifique la
posición de la hoja usando la esquina en ángulo de una escuadra
combinada o un triángulo.
AJUSTES

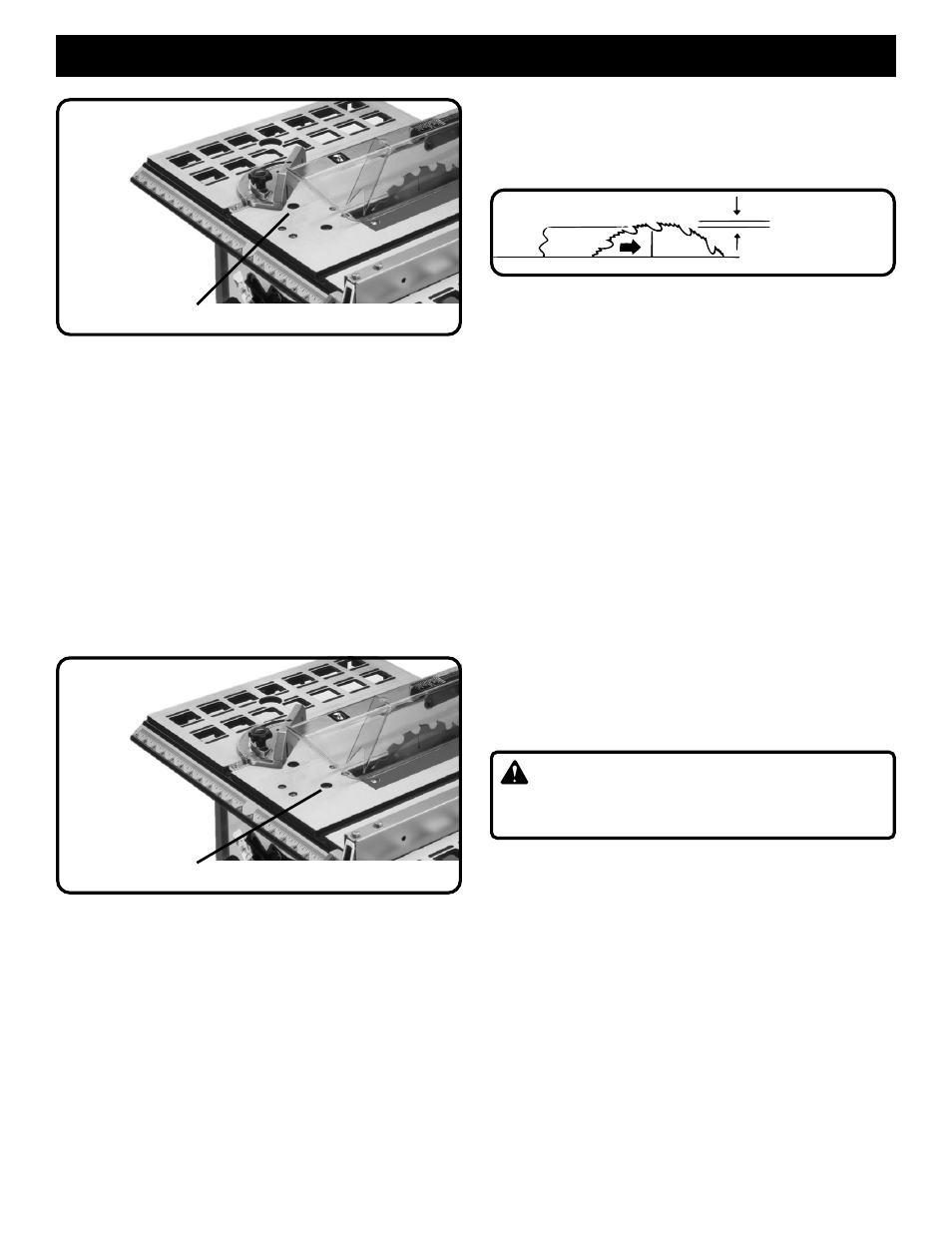

Fig. 11
TORNILLO DE AJUSTE
DEL TOPE POSITIVO
DE 90
°
Si el ángulo de la hoja es superior a 45
°
, gire una vuelta a la
izquierda el tornillo de ajuste del tope positivo de 45
°
y gire la
rueda de control de bisel a la izquierda hasta que se detenga.
Vuelva a verificar la posición de la hoja. Continúe este proceso
hasta que la hoja esté a 45
°
. Apriete la palanca de control de
bisel.
Si el ángulo de la hoja es inferior a 45
°
, use la escuadra
combinada o triángulo para colocar la hoja a 45
°
. Gire a la
derecha el tornillo de ajuste del tope positivo de 45
°
hasta que
se detenga. Apriete la palanca de control de bisel.
Vuelva a ajustar el indicador de bisel a 45
°
aflojando el tornillo
que sostiene el indicador. Haga coincidir la línea roja del
indicador con la marca de 45
°
de la escala de bisel.
Fig. 12
TORNILLO DE AJUSTE
DEL TOPE POSITIVO
DE 45
°
AJUSTE DE LA ALTURA DE LA HOJA
1. Desenchufe la sierra de la fuente de alimentación.
2. Gire la rueda de control de la hoja. Al girarla a la derecha
se baja la hoja. Al girarla a la izquierda se eleva la hoja.
Fig. 13
APROXIMADAMENTE
1/8"
