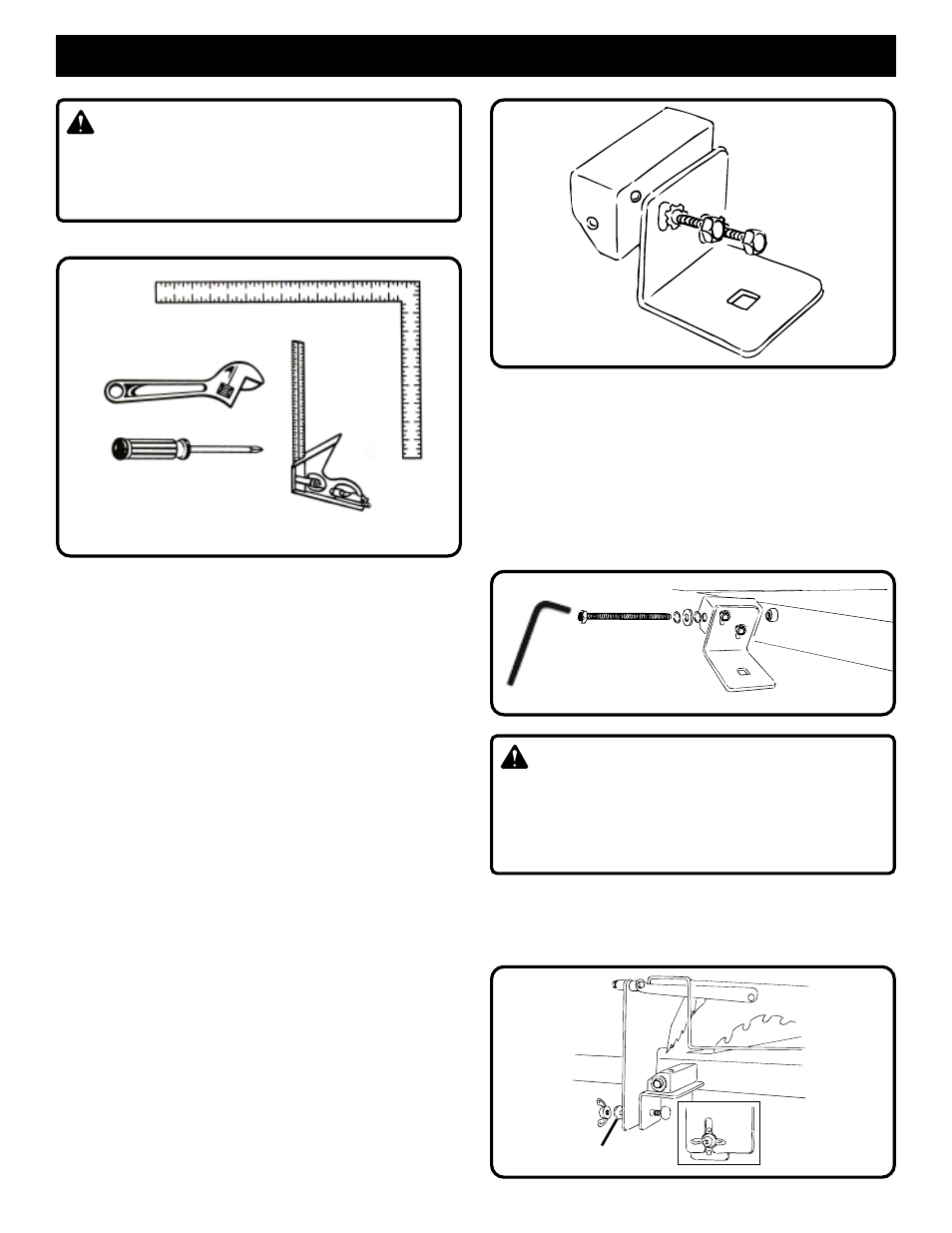

MONTAJE
ADVERTENCIA:
No enchufe la sierra hasta que no se haya completado el
montaje. De lo contrario se puede producir la puesta en
marcha accidental causando una posible lesión personal
grave.
HERRAMIENTAS NECESARIAS
MONTAJE DE LA MANIJA DE CONTROL DE LA
HOJA
Inserte el tornillo de 1/4-20 x 2-7/16" a través de la parte
delantera de la manija de manera que la cabeza del tornillo
quede embutida en la manija.
Coloque la tuerca hexagonal de M6 en la cavidad de la tuerca
en la parte trasera de la rueda de control, detrás del agujero
pretaladrado. Coloque su dedo sobre la tuerca para mantenerla
en su lugar.
Inserte el tornillo a través del agujero que se encuentra en la
parte delantera de la rueda de control. Manteniendo la tuerca y
el tornillo en su lugar, apriete con un destornillador Phillips.
INSTALACION DEL CONJUNTO DEL
PROTECTOR DE LA HOJA
Afloje el control de bisel girando la palanca de bloqueo de bisel
completamente hacia la izquierda. Si necesita aflojarla más,
tire de la palanca a resorte hacia afuera y gírela completamente
hacia la derecha. Suelte la palanca de bloqueo de bisel para
que vuelva a su posición original. Gírela a la izquierda
nuevamente hasta que se afloje.
Oprima la manija de la rueda de control hacia la sierra y gire a
la derecha hasta que la hoja esté ajustada a 90
° como se indica
en el indicador de bisel.
Apriete el control de bisel girando la palanca de bloqueo de
bisel a la derecha. Si necesita apretarla más, tire de la palanca
de bloqueo a resorte hacia afuera y gírela a la izquierda. Luego
suelte la palanca de bloqueo de bisel para que vuelva a su
posición original. Gírela a la derecha nuevamente. Repita este
procedimiento hasta que la palanca esté firmemente apretada.
Instale el soporte en el soporte de montaje como se muestra en
la Figura 4 usando los dos pernos de cabeza hexagonal de
1/2" y dos arandelas de seguridad dentadas externas de 1/4".
No apriete los pernos.
Fig. 4
ADVERTENCIA:
Compruebe que el conjunto del protector de la hoja esté
debidamente alineado y que toda la ferretería de montaje
esté instalada y firmemente apretada antes de cada uso de
la sierra. De lo contrario se puede producir una lesión
personal grave.
Coloque el protector de la hoja en el soporte de modo que la
lengüeta circular superior calce en el agujero superior del
conjunto del protector de la hoja y que la lengüeta inferior esté
en la ranura.
Ver Figura 6.
Fig. 5
Fig. 6
Inserte la arandela de seguridad dentada interna, la arandela
plana y la arandela de seguridad dentada externa en el perno
de cabeza hueca de 1/4-20 x 2-1/4". Luego instale el perno
con las arandelas a través del agujero del soporte de montaje y
del extremo expuesto de la varilla roscada que se encuentra en
la parte trasera de la sierra como se muestra en la Figura 5.
Apriete firmemente con la llave hexagonal provista.
NOTA: El extremo expuesto de la varilla roscada en la parte
trasera de la sierra se inserta en el extremo rebajado del soporte
de montaje.
Fig. 3
ESCUADRA DE CARPINTERO
LLAVE
AJUSTABLE
DESTORNILLADOR
PHILLIPS No. 2
ESCUADRA
COMBINADA
WASHER
