CONEXIÓN DEL ACCESORIO EN EL EJE
SUPERIOR

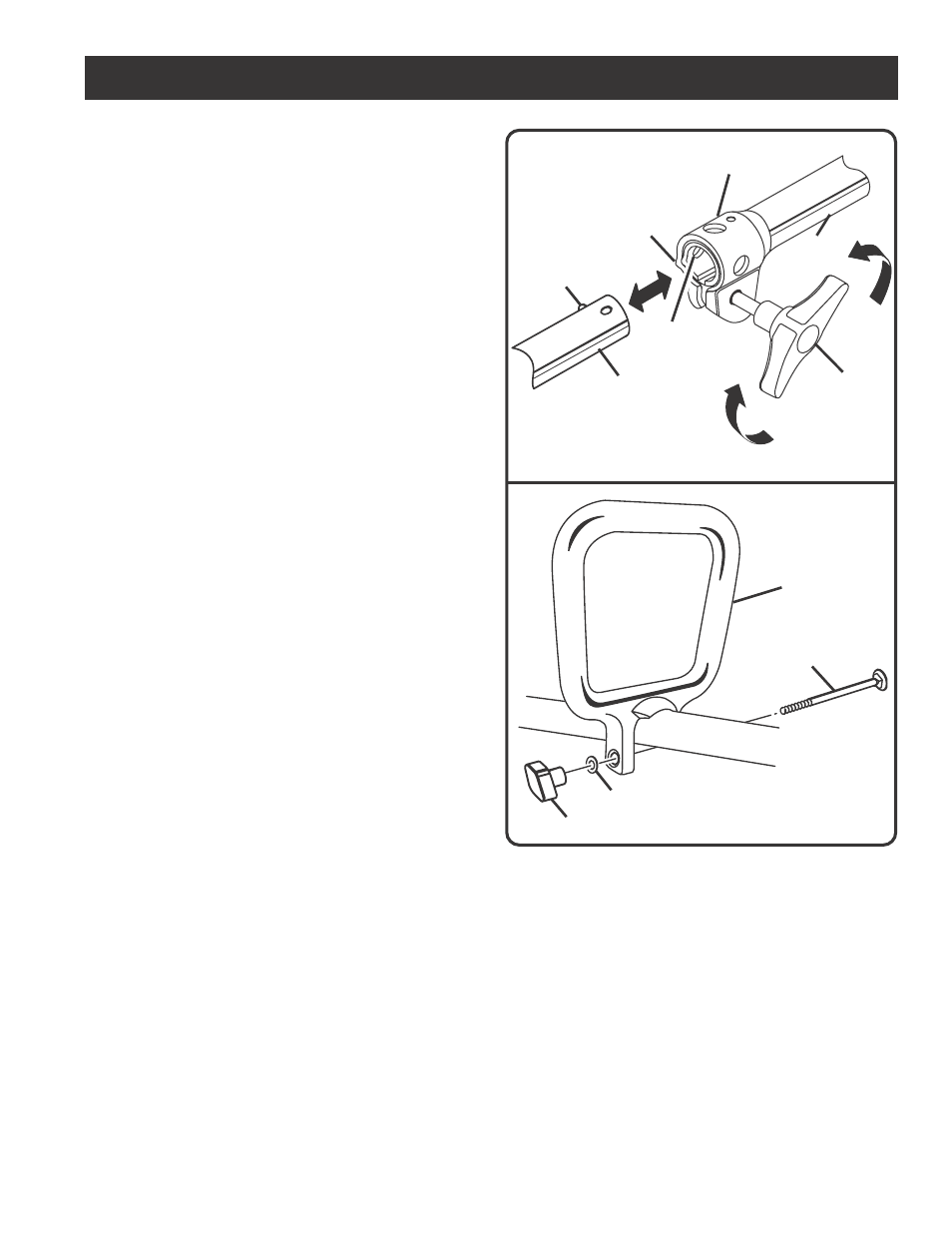

Vea la figura 2.
El acoplador sirve para conectar el accesorio al eje superior.
Para conectar el accesorio al eje superior siga estos pasos.
Afloje la perilla girándola hacia la izquierda.
Retire la tapa del extremo del eje del accesorio.
Alinee el botón con el hueco guía del eje superior.
Introduzca el eje del accesorio en el eje superior hasta que
entre con un chasquido en su lugar.
NOTA: Si el botón no brota completamente en el orificio de
posicionamiento, significa que los ejes no están bien
asegurados. Gire levemente de un lado a otro el eje del
accesorio hasta que el botón quede asegurado en su lugar.
Apriete firmemente la perilla de fijación girándola hacia la
derecha.
NOTA: Al estar utilizando la herramienta, revise
periódicamente la perilla y apriétela según sea necesario.
DESMONTAJE DEL ACCESORIO DEL EJE
SUPERIOR
Vea la figura 2.
Desconecte el eje superior y el eje del accesorio para guardarlos,
o cuando se requiera un accesorio diferente para la tarea en
cuestión.
Para desmontar el accesorio del eje superior, siga estos pasos.
Suelte el gatillo y permita que siga girando la recortadora
hasta que se detenga por sí misma.
Desconecte la recortadora.
Afloje la perilla de bloqueo girándola hacia la izquierda.
Oprima el botón al mismo tiempo que extrae el accesorio.
MONTAJE DEL MANGO DELANTERO
Vea la figura 3.
Para montar el mango delantero realice los siguientes pasos.
Monte el mango delantero en el eje superior, de manera que
aquél quede en ángulo hacia el mango de gatillo.
Coloque el mango dentero en el eje superior en una posición
que permita un manejo cómodo de la herramienta.
Introduzca el tornillo por los orificios del mango delantero.
Ponga la rondana en el tornillo.
Coloque la tuerca mariposa en el tornillo y apriétela
firmemente.
Fig. 3
Fig. 2
PERILLA
BOTÓN
HUECO
GUÍA
EJE
SUPERIOR
EJE DEL
ACCESORIO
MANGO
DELANTERO
PERNO
ARANDELA
TUERCA DE MARIPOSA
ORIFICIO DE
POSICIONAMIENTO
ACOPLADOR
ARMADO
