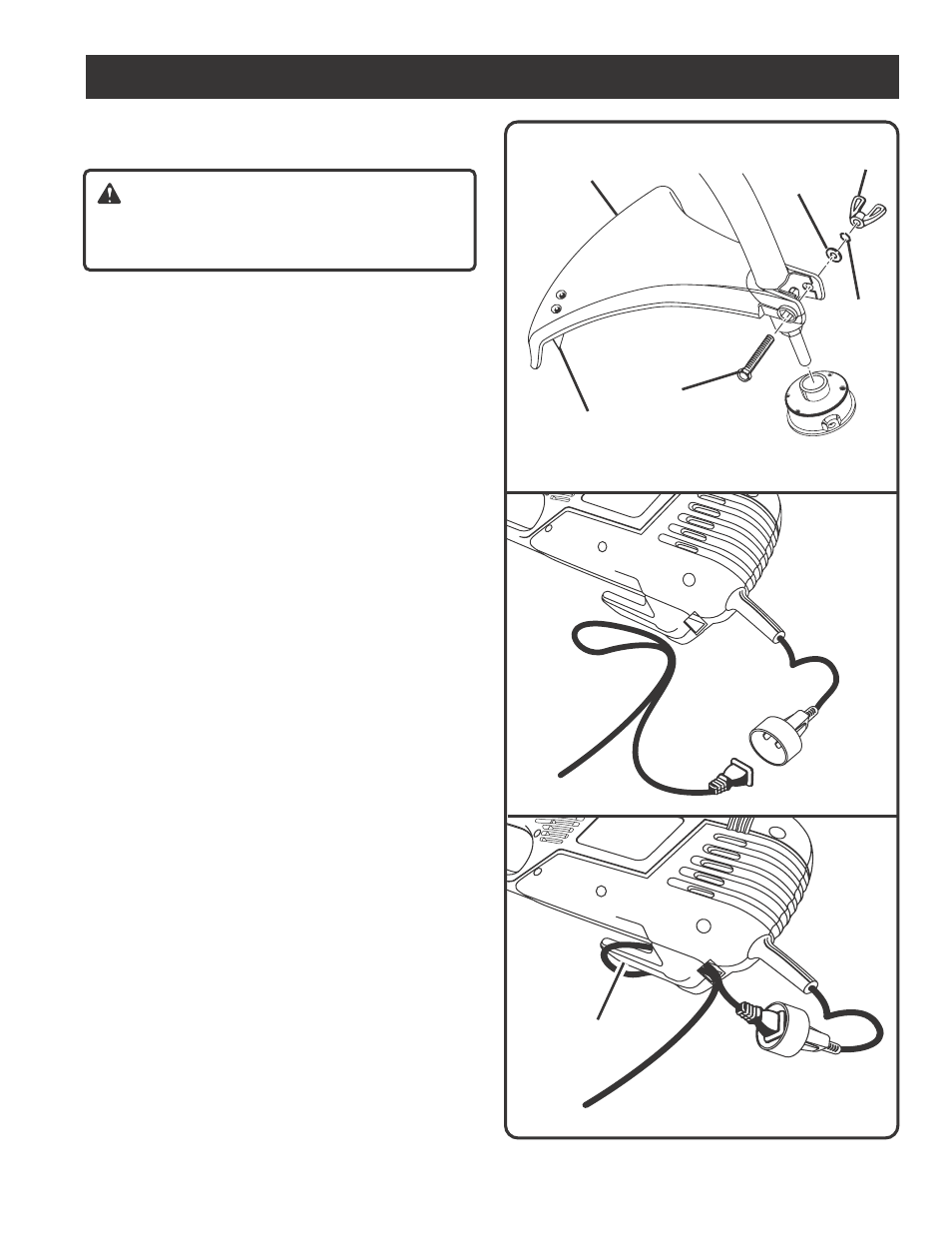

Fig. 4
MONTAJE DEL DEFLECTOR DE PASTO
Vea la figura 4.
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está
afilada. Evite tocar la cuchilla. Si no evita tal contacto
puede originarse lesiones corporales serias.
Para montar el deflector de pasto siga estos pasos.
Coloque el deflector de pasto en el eje del accesorio
y acomódelo por encima del soporte.
Introduzca el tornillo a través de los orificios de las orejetas
del deflector de pasto y de las ranuras del soporte del eje
del accesorio.
Coloque la rondana plana, la rondana de presión y la tuerca
de mariposa.
Apriete firmemente la tuerca de mariposa.
Quite la envoltura protectora de la hoja de corte.
RETÉN PARA EL CORDÓN DE EXTENSIÓN
Hay un retén para el cordón de extensión en la parte inferior
de la recortadora. Sirve para evitar el tensionamiento del
cordón y una desconexión indeseada.
Nota: Para reducir la posibilidad de desconexión del cordón
eléctrico de la unidad del de extensión durante la utilización
de la misma, use el retén del cordón de extensión descrito
abajo.
MÉTODO DE ASEGURAMIENTO DEL
CORDÓN DE EXTENSIÓN
Utilice el retén del cordón de extensión cuando conecte
éste al cordón eléctrico de la unidad para evitar una
desconexión. Sólo utilice cordones de extensión para uso
en el exterior, como indican las letras “W-A” en el forro del
mismo.
Introduzca una lazada del cordón de extensión en la ranura
de entrada del retén, en la parte inferior de la recortadora.
Vea la figura 5.
Coloque la lazada del cordón de extensión alrededor de la
lengüeta y tire con fuerza. Vea la figura 6.
Conecte el cordón de extensión en la clavija de la
recortadora. Vea la figura 6.
PERNO
TUERCA DE
MARIPOSA
DEFLECTOR
DE PASTO
Fig. 5
Fig. 6
RETÉN
PARA EL
CORDÓN
RONDANA
RONDANA
DE PRESIÓN
CUCHILLA DE
RECORTE DEL HILO
ARMADO
