Pág. 15
Enrolle hacia la izquierda el hilo en el carrete. No enrolle
más hilo del necesario.
NOTA: Después de enrollar el hilo, debe haber
aproximadamente 6 pulg. (152 mm) de distancia entre el
hilo enrollado y el borde exterior del carrete.
Asegure temporalmente el hilo; para ello, empújelo hacia
adentro de una de las orejetas ranuradas del carrete.
Repita el proceso con el área roscada inferior del carrete,
enrollando el hilo hacia la derecha y asegurándolo en la
orejeta ranurada opuesta al hilo que aseguró primero.
Introduzca los hilos en los ojillos del cabezal de la recortadora.
Coloque el carrete en el eje de impulsión.
NOTA: Para instalar el carrete es posible que necesite
girarlo levemente.
NOTA: Si el hilo se enreda o se rompe en los ojillos, retire
el carrete, vuelva a pasar el hilo por los ojillos, y vuelva a
montar el carrete en la recortadora.
Libere los hilos de las orejetas; para ello, tire enérgicamente
de cada uno, al mismo tiempo que empuja hacia abajo el
carrete.
Empuje hacia abajo el carrete para mostrar la rosca del eje
de impulsión.
Coloque la tapa de retención en la rosca situada dentro del
eje de impulsión.
Asegure la tapa de retención girándola hacia la derecha.
ADVERTENCIA:
Si la tapa de retención o el carrete quedan mal instalados,
podrían salir lanzados de la recortadora. Si la tapa de
retención o el carrete llegan a pegar en el cuerpo al salir
lanzados, pueden causar lesiones corporales.
REEMPLAZO DEL CARRETE
Vea la figura 14.
El carrete puede desgastarse durante el uso normal de la
característica de avance del hilo, y es posible que sea necesario
remplazarlo ocasionalmente. Hay carretes de repuesto en el
establecimiento de la localidad donde adquirió este producto.
Suelte el gatillo.
Desconecte la recortadora.
ADVERTENCIA:
Asegúrese de que deje de girar el cabezal de la
recortadora. Tocar el cabezal de la recortadora mientras
está girando puede causar lesiones corporales.
Retire la tapa de retención girándola hacia la izquierda.
Retire el carrete vacío.
Limpie a fondo el cabezal de la recortadora. Inspeccione el
cabezal de la recortadora para ver si tiene piezas dañadas
o desgastadas.

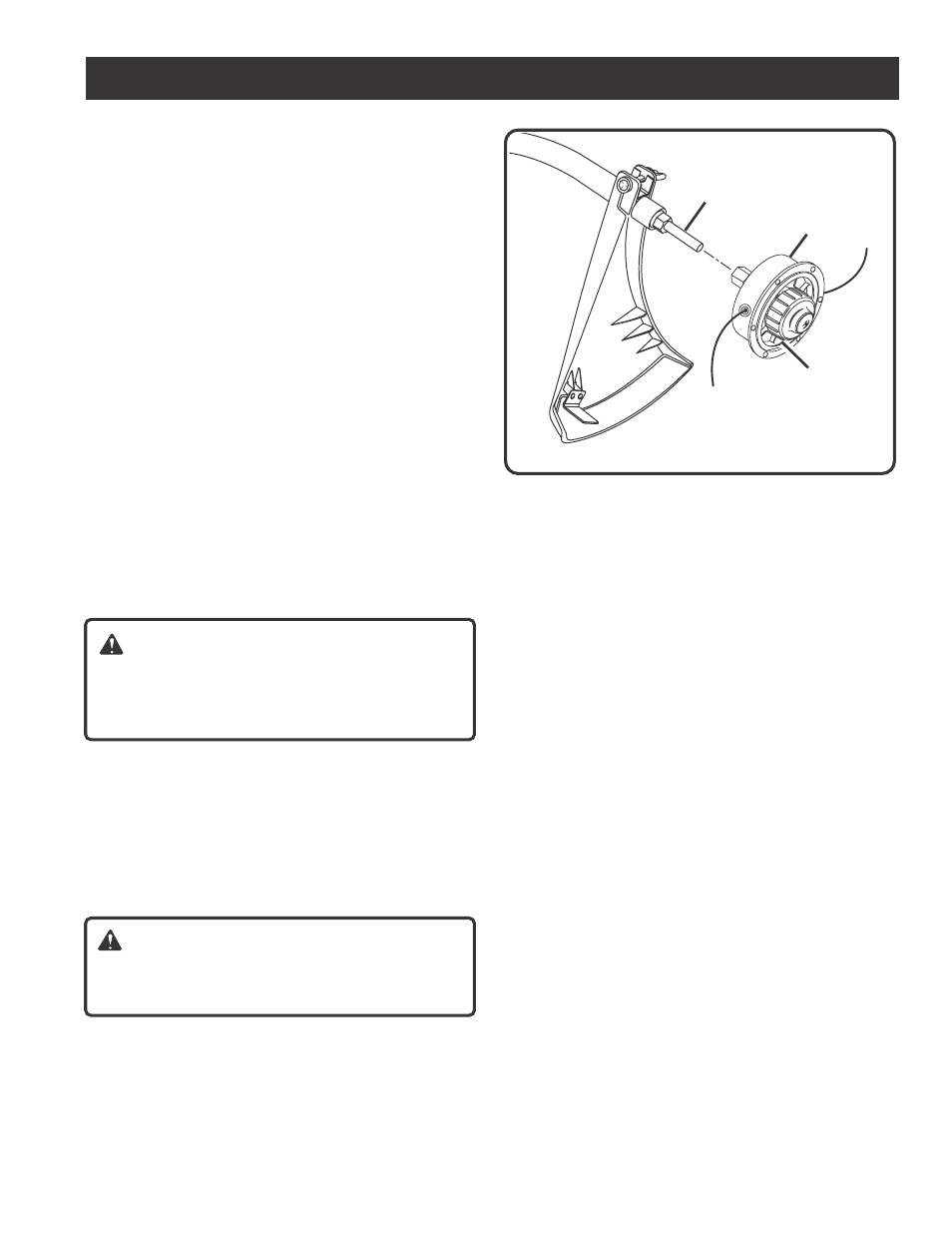

Fig. 14
Sostenga el carrete de manera que el lado de las orejetas
esté colocado hacia arriba.
NOTA: En el nuevo carrete, los extremos de los hilos están
asegurados en las ranuras de las orejetas. Suelte de las
orejetas el hilo, desenrolle aproximadamente
6 pulg. (15 cm), y vuelva a asegurarlo en las orejetas.
Introduzca los hilos del nuevo carrete en los ojillos del
cabezal de la recortadora.
Coloque el carrete en el eje de impulsión.
NOTA: Para instalar el carrete es posible que necesite
girarlo levemente.
NOTA: Si el hilo se enreda o se rompe en los ojillos, retire
el carrete, vuelva a pasar el hilo por los ojillos, y vuelva a
montar el carrete en la recortadora.
Libere los hilos de las orejetas; para ello, tire enérgicamente
de cada uno, al mismo tiempo que empuja hacia abajo el
carrete.
Empuje hacia abajo el carrete para mostrar el eje de
impulsión.
Coloque la tapa de retención en el eje de impulsión.
Asegure la tapa de retención girándola hacia la derecha.
CABEZAL DE LA
RECORTADORA
CARRETE
EJE DE
IMPULSIÓN
MANTENIMIENTO
