Sugerencias adicionales de instalación
26 Beijer Electronics, MAES772C

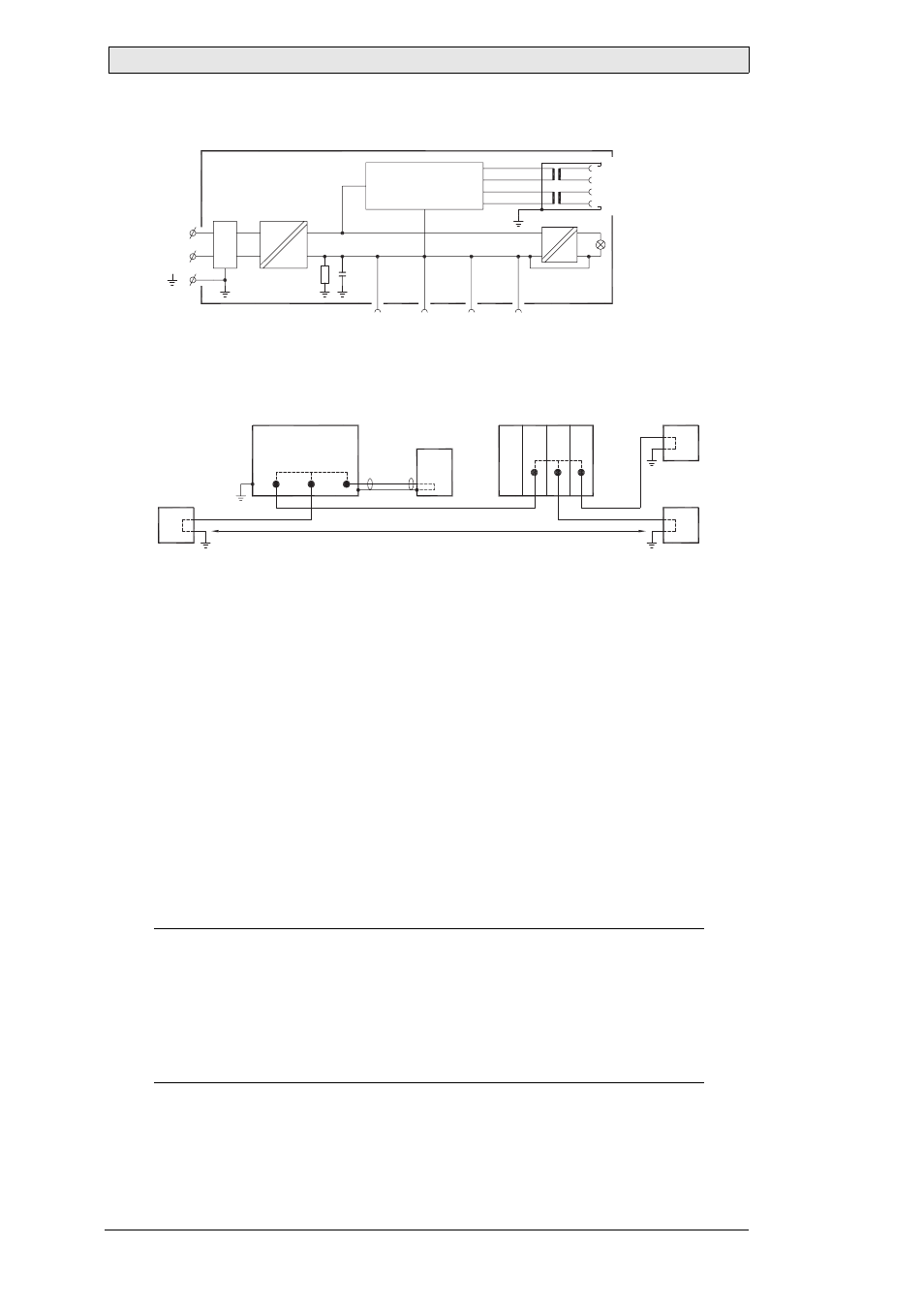

6.6 Aislamiento galvánico
El panel de operador tiene un aislamiento galvánico contra la alimentación de 24 V,
pero no existe ningún aislamiento entre los puertos de comunicaciones de RS232,
RS422/485 y USB. Solamente la conexión Ethernet tiene aislamiento galvánico.
Al conectar un PC al panel, la fase interna del panel 0 V (GND) se conectará
a la puesta a tierra de protección a través del PC.
Varios dispositivos USB pueden tener el apantallado conectado conjuntamente
con la puesta a tierra de protección. En este caso, la fase de 0 V (GND) del panel está
conectada a la puesta a tierra de protección cuando, por ejemplo, se enchufa un lápiz
de memoria USB, un teclado o dispositivo similar.
Si se conectan varias unidades que tienen conexiones de 0 V y de tierra, y éstas están
conectadas a varios puntos de puesta a tierra, se corre el riesgo de que se produzcan
problemas. Las corrientes de puesta a tierra pasan por cables de comunicaciones,
la placa trasera del controlador y el interior del panel de operador, y pueden
provocar errores.
Utilice unidades externas para mejorar las comunicaciones y conseguir
un aislamiento galvánico.
Westermo comercializa aisladores de buena calidad que también aíslan
de la alimentación de 24 V CC.
Nota:
Es muy importante asegurarse de que la alimentación de 24 V en la unidad
de aislamiento externa no esté conectada a ninguna de las salidas de comunicaciones.
Si no cuenta con un aislamiento total contra la alimentación de 24 V, las perturbaciones
y las corrientes de tierra del canal de 0 V de la alimentación de 24 V afectarán
a las comunicaciones.
¡Utilizar este tipo de unidad resuelve un problema pero crea otro mayor!
Una instalación de menor calidad puede que funcione al principio, pero surgirán
problemas cuando más tarde conecte otros dispositivos.
5356
Componente
Filtro
CC/CC
aislamiento galvánico
1,5 m
CCV
0 V (GND)
Ethernet
CC/CA
CFL
0 V
+24 V CC
RS422/485 RS232 USB USB
electrónico
interno
* *
*
* * *
* *
5357
*
Panel de operador Controlador modular
PC
RS422 RS232 USB
CPU COM COM2 Ali-
No equipotencial de tierra
PC
Impresora
* = Conexión interna de 0 V (GND)
men-
tación
