Instalación
Beijer Electronics, MAES772C 11

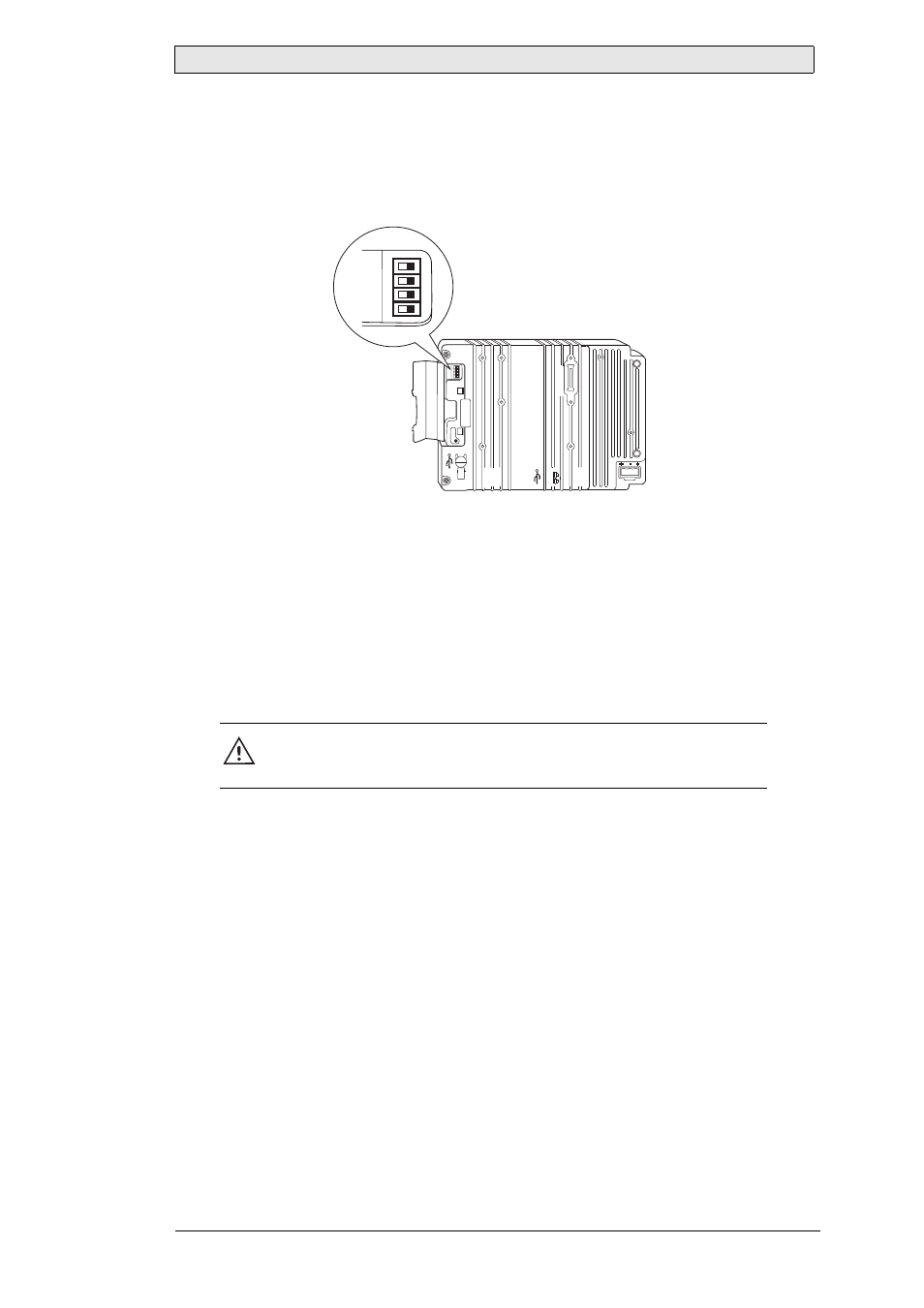

2.2.1 Interruptores de modo
Todos los interruptores de modo deben estar en la posición OFF durante el uso del
panel del operador.
Sólo el personal cualificado debe tocar los interruptores de modo.
2.2.2 Conexiones al controlador
Para obtener información sobre los cables que se usarán al conectar el panel del
operador al controlador, consulte el archivo de ayuda del controlador en cuestión.
2.2.3 Otras conexiones y periféricos
– Los cables, los equipos periféricos y accesorios deben ser adecuados para la
aplicación y su entorno. Para obtener más detalles o recomendaciones, consulte al
proveedor.
Precaución:
Al utilizar una tarjeta Compact Flash, no la extraiga cuando esté iluminado el
indicador de ocupado.
