Sugerencias adicionales de instalación
Beijer Electronics, MAES772C 21
6 Sugerencias adicionales de
instalación
En caso de experimentar problemas de comunicaciones (por ejemplo, en entornos
con ruido excesivo o cuando el equipo funciona en las proximidades de los límites
de temperatura), tenga en cuenta las siguientes recomendaciones.

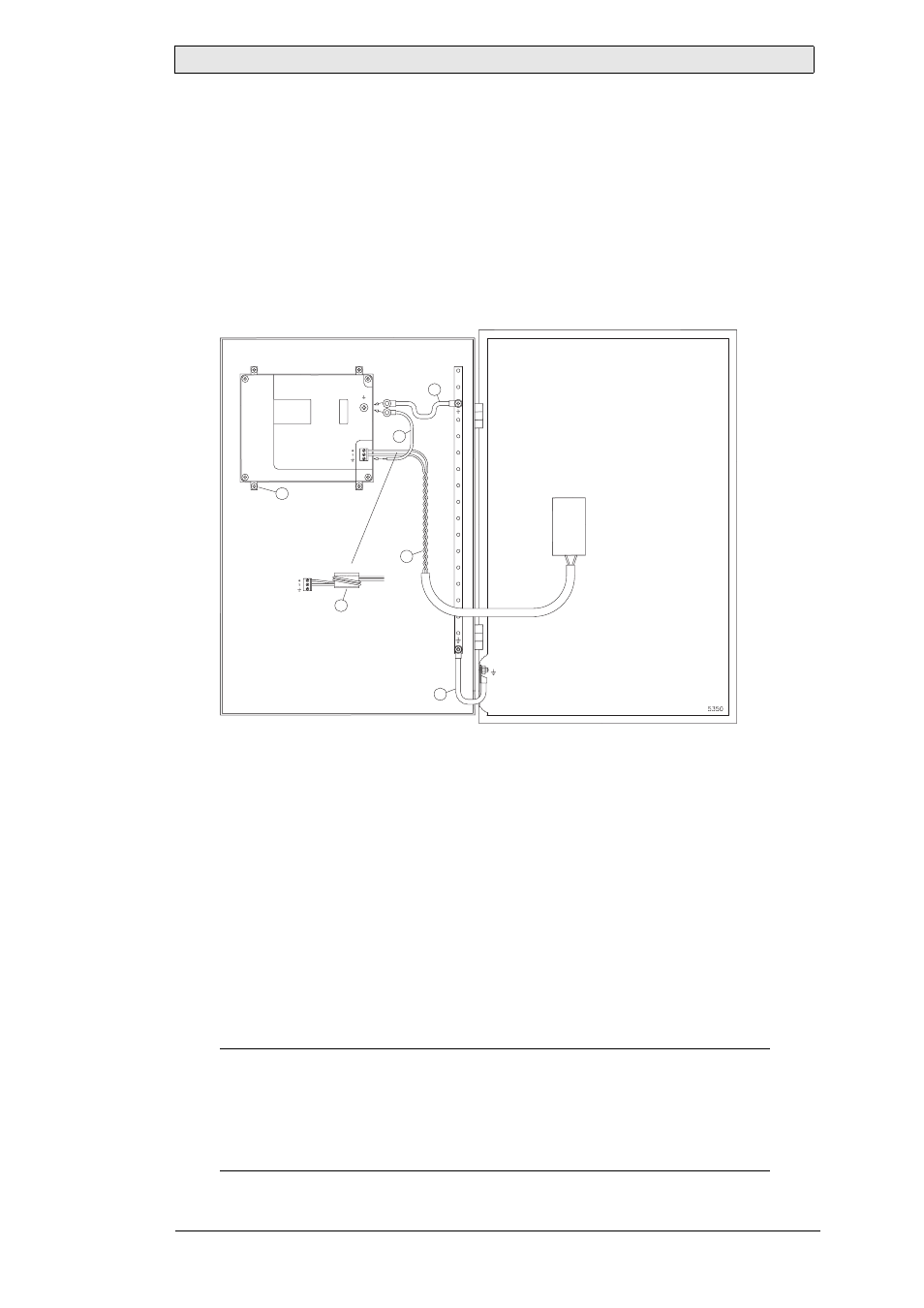

6.1 Puesta a tierra del panel de operador
1. Las abrazaderas de montaje del panel de operador no permiten una conexión
de puesta a tierra segura entre el panel y el armario del dispositivo.
2. Conecte un cable de 2,5 mm
2
entre el zócalo de conexión rápida del panel
de operador y el chasis del panel.
3. Conecte un cable o una trenza de puesta a tierra de 6 ó 4 mm
2
entre el chasis
del panel y el punto de puesta a tierra más próximo a la puerta.
4. Conecte una trenza de puesta a tierra, resistente pero corta, entre la puerta
y el armario del dispositivo.
5. Trence los cables e insértelos en el conector de 24 V CC.
6. El núcleo de ferrita suprime las perturbaciones que pudieran afectar
a la conexión de 24 V.
2 vueltas alrededor del núcleo de ferrita cuadruplican la supresión de una vuelta.
3 vueltas en torno al núcleo de ferrita multiplican por 9 la supresión de una vuelta.
Recuerde:
Los cables de puesta a tierra deben ser cortos y el conductor debe tener una amplia
área transversal. Los cables largos y delgados tienen una impedancia (resistencia) muy
alta a altas frecuencias y no conducirán las perturbaciones a tierra. Son preferibles
conductores de múltiples hilos en lugar de conductores de un solo hilo con la misma
área transversal. Incluso todavía mejor es un conductor de hilos trenzados de idéntica
área transversal. Lo óptimo es una trenza de puesta a tierra corta y gruesa.
1
2
3
4
5
6
Puerta
Panel de
Núcleo de ferrita
Placa de montaje en el armario
Fuente de alimentación
24 V CC
operador
