Sugerencias adicionales de instalación
Beijer Electronics, MAES772C 25
6.5 Seguridad
La mayoría de los paneles de operador se alimentan con 24 V CC.
1. No tendrá problemas si utiliza una fuente de alimentación que cumpla
las normas de seguridad y alimente solamente el panel de operador.
2. No obstante, si dispone de una unidad de 24 V que también alimenta otras
unidades, debería adoptar precauciones.
El panel de operador no tiene un aislamiento compatible con los requisitos
de seguridad en caso de un potencial cortocircuito entre 230 V CA y 24 V CC.
Se supone que la alimentación de 24 V es segura. Por ejemplo, protección
SELV (contra descargas eléctricas) según las normas EN 60950 y UL 950.
3. En caso de que la distancia entre los contactos de relé de los circuitos
de 24 V CC y de 230 V CA sea sustancial, es correcto utilizar los mismos
dispositivos de 24 V para todas las conexiones de alimentación.
4. Conecte a tierra la fase de 0 V de la alimentación de 24 V. Esto supone tres ventajas:
–Se incrementa la seguridad. La alimentación de 24 V no está conectada en
caso de conexión defectuosa o de cortocircuito entre las fases de 0 V (24 V)
y de 230 V.
–Los transitorios de la alimentación de 24 V están conectados a tierra.
–No se corre el riesgo de que la alimentación de 24 V esté en un nivel alto
en relación a tierra. Esto no es inusual, por cuanto existe una alta carga
de electricidad estática.
Ejemplo:

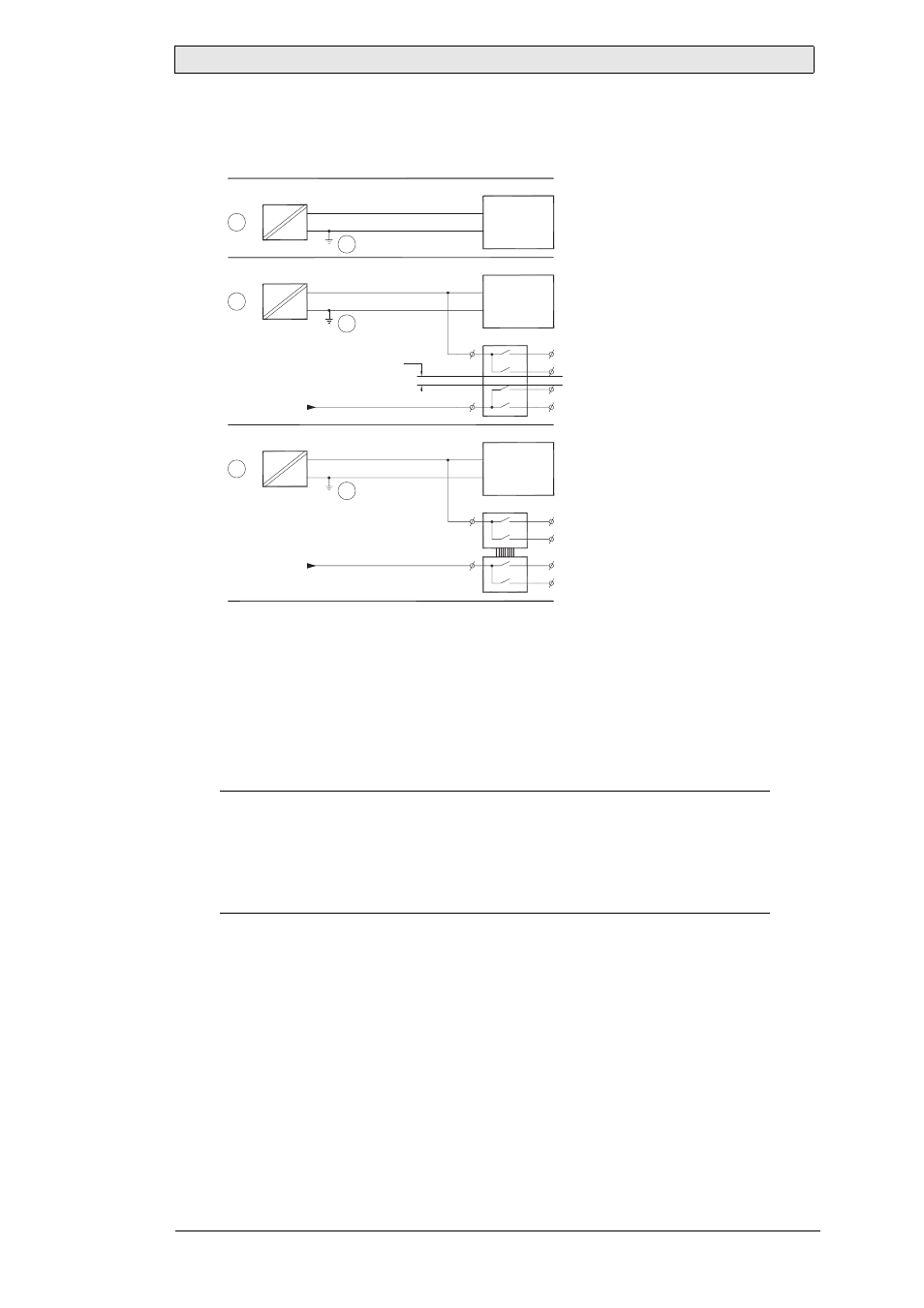

A continuación presentamos un ejemplo que explica por qué una alimentación segura
de 24 V CC puede arruinarse mezclando contactos de relé de 24 V con contactos de relé
de 230 V CA en un controlador más pequeño. Verifique que los “márgenes de seguridad
y longitudes de frotamiento entre 24 V CC y 230 V CA cumplan los requisitos de la norma
EN 60950 ó UL 950”. Si no es así, conecte la entrada de una unidad independiente
de 24 V al panel de operador.
4
1
2
4
3
4
5355
Fuente de alimentación
230 V CA hasta 24 V CC
Fuente de alimentación
230 V CA hasta 24 V CC
Fuente de alimentación
230 V CA hasta 24 V CC
Panel +24 V
+24 V
+24 V
0 V
0 V
0 V
230 V CA
COM1
COM100
Controlador pequeño
Canal 0
Canal 1
Canal 100
Canal 101
¿Distancia?
de operador
Panel
de operador
con unidad de ampliación
Panel
de operador
