Manual de Instalación 14
Conexión del Módulo de Expansión de la Salida de Utilidad
Si se requiere más de tres UO, un módulo de Expansión de Salida de Utilidad está
disponible. Las UO en el módulo de expansión comprenden cuatro relés, tres que
permiten una corriente máxima de 500 MA cada, y uno que permite una corriente
máxima de 3A.
Cuando se utiliza el Módulo de Expansión de Salida de Utilidad, la UO3 en la Placa
Principal (la terminal UO3/ECL) no está más disponible. La UO1 en el modulo de
expansión de la Salida de Utilidad pasa a ser la UO3 en el sistema.

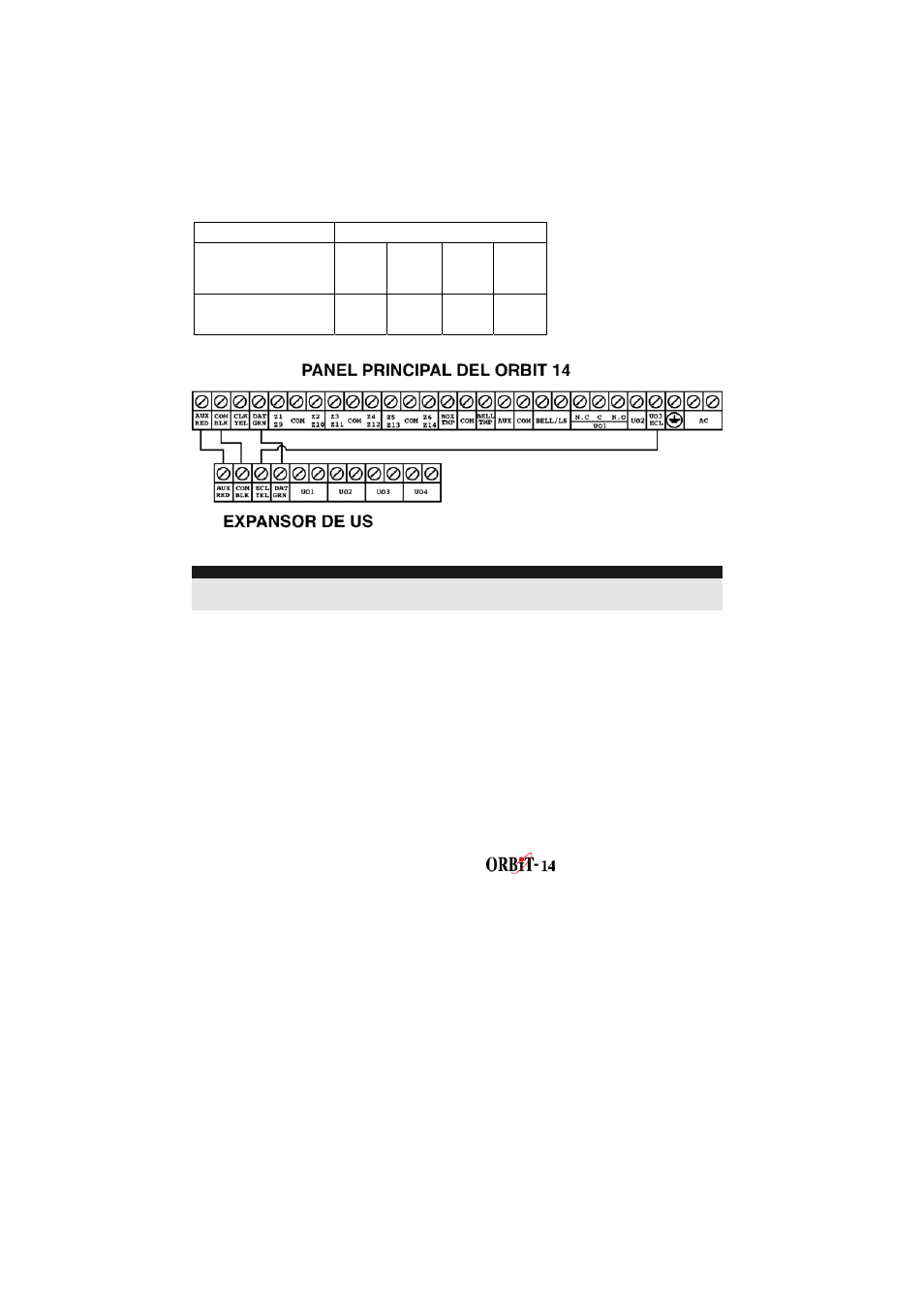

Para conectar el módulo de expansión de la Salida de Utilidad, conecte las
terminales como sigue:
Panel TERMINALES DEL BUS
Terminales del
Módulo de
Expansión UO AUX
RED COM
BLK
ECL
YEL DAT
GRN
BUS principal del
ORBIT-14 AUX
RED COM
BLK
UO3
ECL DAT
GRN
NOTA:
Para poder utilizar la Expansión de la Salida de Utilidad, usted tiene que definir el modulo de la
utilidad en la dirección 059 (ver página 40)
