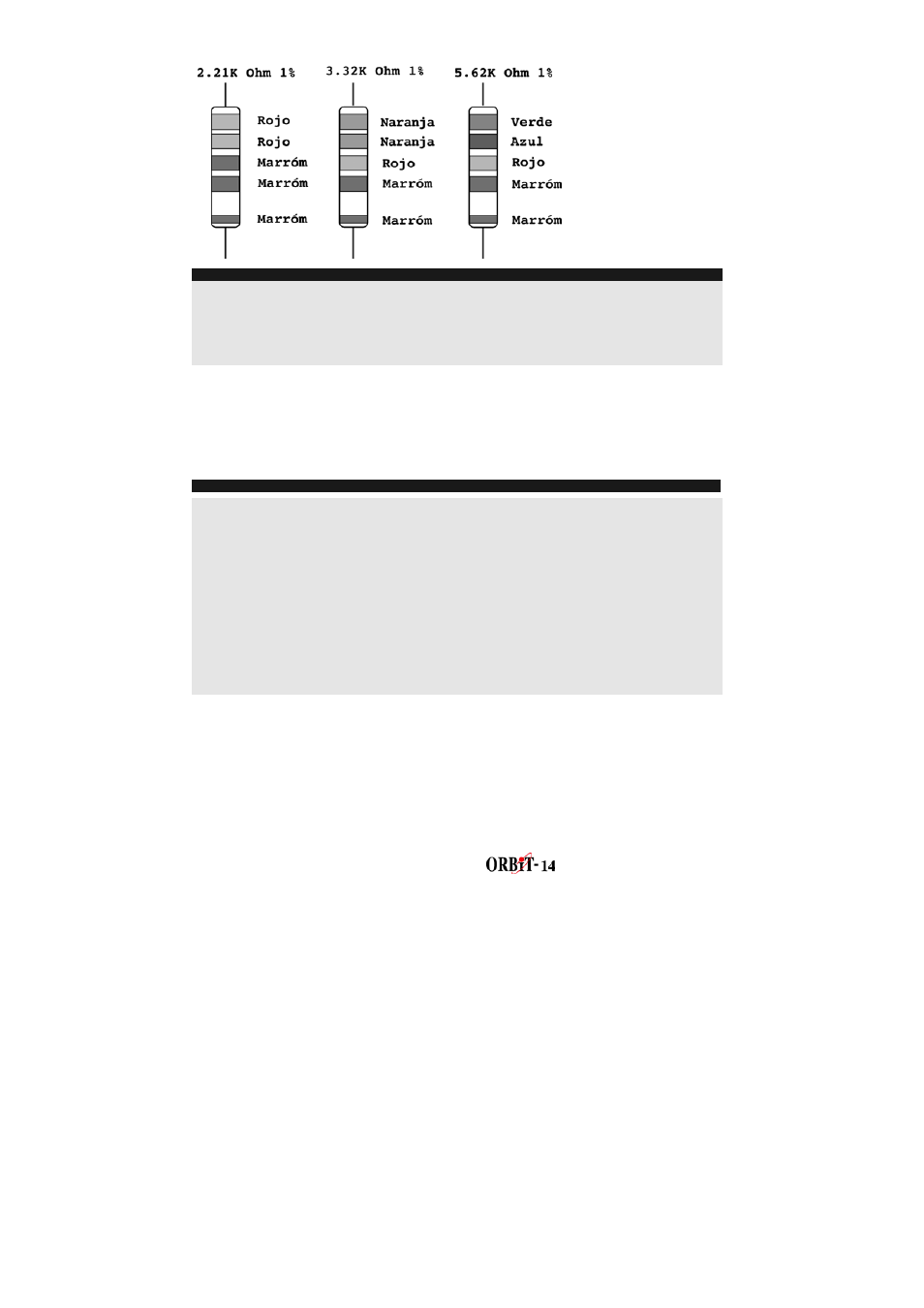

Para el cableado de zona doble use los resistores proveídos.
NOTAS:
La ubicación de los resistores es decisiva. Cualquier cambio en la ubicación de los resistores
afectará adversamente la correcta identificación de la zona. Las zonas 1-6 deben ser aplicadas
con el resistor 3.32KΩ . Las Zonas 9-14 deben ser aplicadas con los resistores 2.21 KΩ y 5.62
KΩ .
Las zonas 7 y 8 no pueden ser definidas como terminación de zona doble.
Cableado de Dispositivos Auxiliares
Use las terminales Alimentación Auxiliar AUX (+) COM (-) para alimentar PIRs,
detectores de rotura de cristal (tipo 4-cables), detectores de humo, conmutadores de
audio, sistemas fotoeléctricos y/o cualquier dispositivo que requiera una alimentación
de 12V DC.
NOTAS:
La energía total de las terminales AUX no debe exceder a 600mA.
Para conectar un detector de humos de 4-cables o dispositivos que requieren reajuste después
de una condición de alarma, conecte la alimentación auxiliar AUX y las terminales de UO
(refiérase a la página 8 para cableado de detectores de humo) Recuerde definir la UO como
Interruptor Auxiliar (refiérase a la página 33).
Además, al conectar un detector de humos 4-cables, observe las pautas del cableado de los
requisitos locales aplicables a detectores de humos.
Para prevenir una posible caída en el voltaje debido a los requisitos actuales y a las distancias
implicadas, asegúrese de utilizar el calibre apropiado del cable
Si las salidas auxiliares están sobrecargadas (exceden a 600mA) y se cierran, Usted debe
desconectar todas las cargas de las salidas por un período de por lo menos 10 segundos antes
de volver a conectar cualquier carga a las salidas auxiliares.
Tamper de la Campana
El tamper de la campana es una entrada de tamper terminada por un resistor FDL
(2.21 KΩ). Si la línea es cortada o acortada, la alarma es activada.
Conecte el tamper de la sirena a las terminales BELL TMP y COM en el panel
principal.
