Manual de Instalación 13

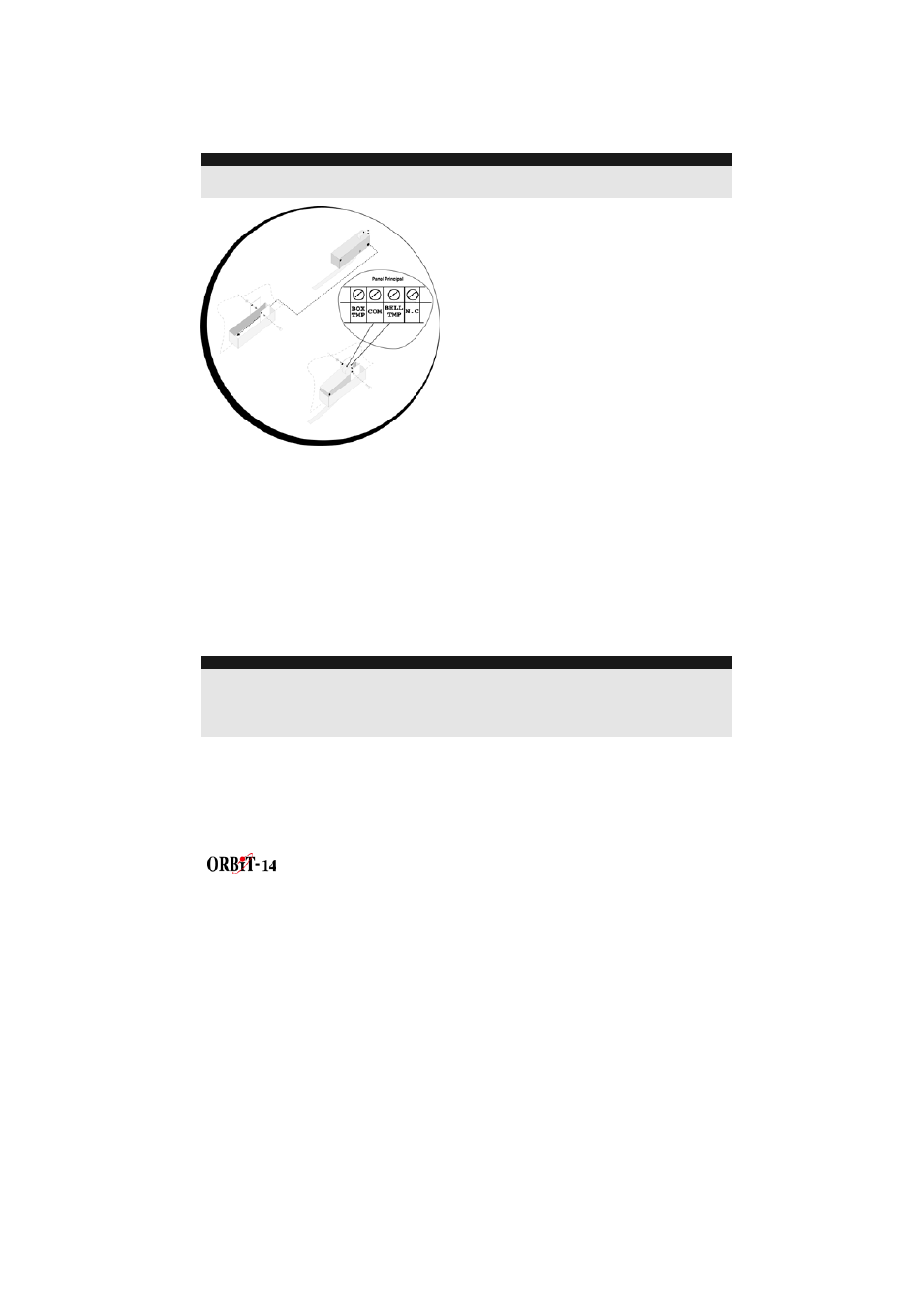

Tamper de la Caja
El tamper de la caja es una entrada de tamper (NC – normalmente cerrado) para la
caja de metal, que protege los dos lados de la caja. Esto significa que si la caja es
abierta o removida de la pared, el tamper se abre y activa la alarma.
Conecte el tamper de la caja a las terminales BOX TMP y COM en el panel principal.
NOTA:
Para supervisión del tamper de la Campana y de la Caja , conecte los interruptores del tamper
antes de alimentar el sistema.
Conexiones de la Salida de Utilidad
El panel principal del ORBIT-14 incluye tres Salidas de Utilidad en la placa: 1 relé
3Amps, 1 500mA transistor y 1 transistor colector abierto 70 mA que pueden ser
usadas para conectar/desconectar un dispositivo externo o para restablecer un(os)
detector(es) de humo “enclavados”. Una vez que la Salida de Utilidad (UO) es
activada, el dispositivo será conectado entre AUX (+12V) y tierra (0V).
Cableando las Salidas de Utilidad externas:
UO1: Refiérase a las instrucciones del conector J4, descritas abajo .
UO2-UO6: Conecte la conexión positiva del dispositivo al AUX (+) y la conexión
negativa a las terminales (-) de la UO.
NOTAS:
Cuando activada, la Utilidad de Salida pasa a Polaridad Negativa.
Cuando la UO es usada para restablecer un(os) detector(es) de humo “enclavados”, la energía
de 12V para el detector de humo es proveída por medio de la UO (ver página 8). La UO debe
ser definida como llave de contacto AUX (ver página 33).
