Conexiones de Zona
Conecte cada zona al terminal apropiado de la zona y a su terminal COM
correspondiente. Cada par de Zonas comparte un terminal COM .

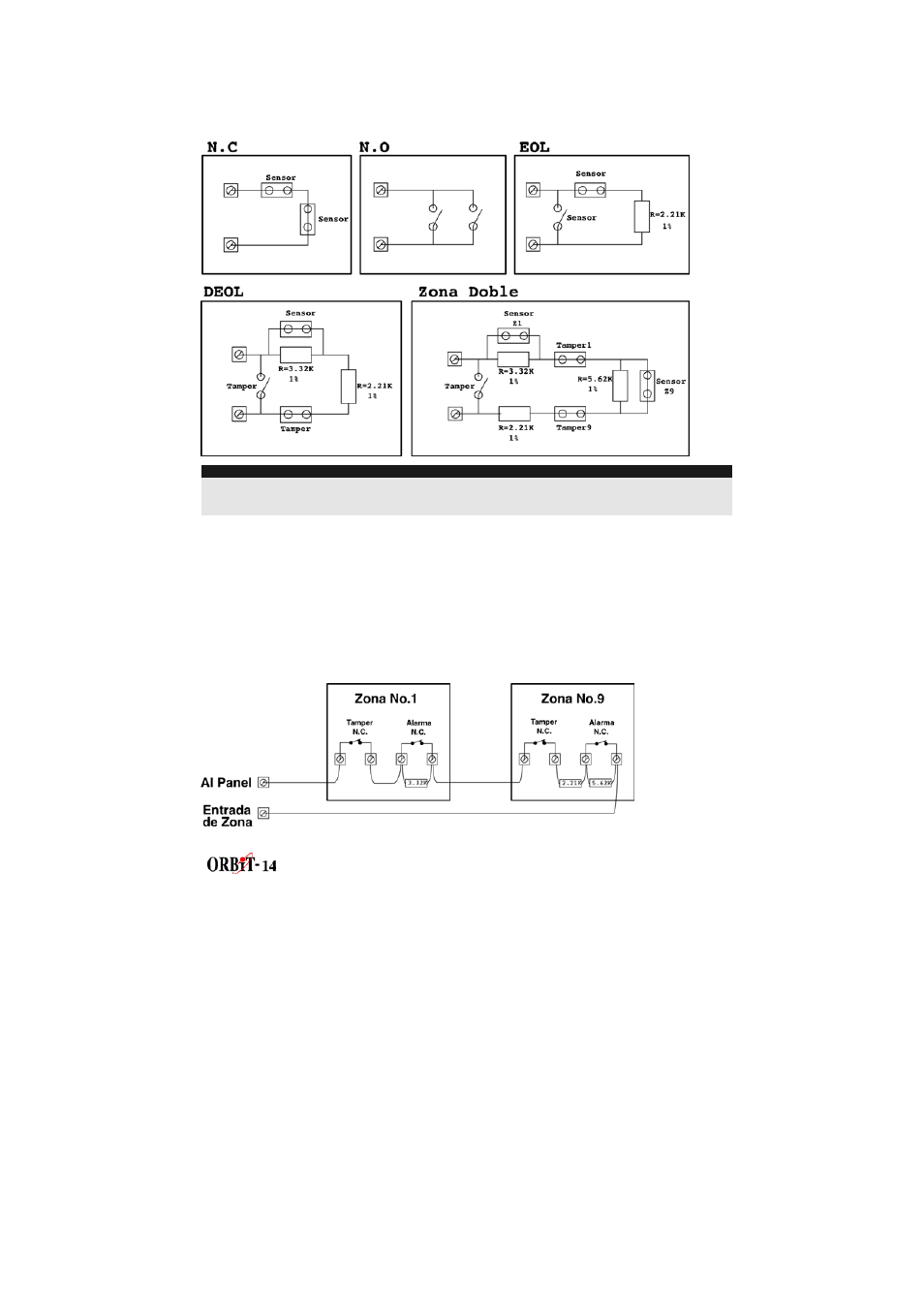

El siguiente diagrama ilustra las distintas conexiones de zona posibles:
NOTAS:
Para zonas definidas como FDL, use resistores 2.21 KΩ (proveídos).
Por predeterminación todas las Zonas son definidas como terminación FDL.
La configuración Fin de Línea Doble - (FDLD) permite que un interruptor de detector
del tamper, si violado, registre una condición de tamper en el panel sin que sea
necesaria una conexión separada para un designado tamper de zona.
Solamente las zonas 1-6 pueden ser definidas como FDLD. Las zonas 9-14 no son
válidas en esta configuración.
Cableado de Zona Doble
Duplicación de zona es usado para conectar dos zonas separadas en una entrada.
Use el diagrama siguiente para la conexión apropiada. La alarma del tamper será la
misma para ambas Zonas.
