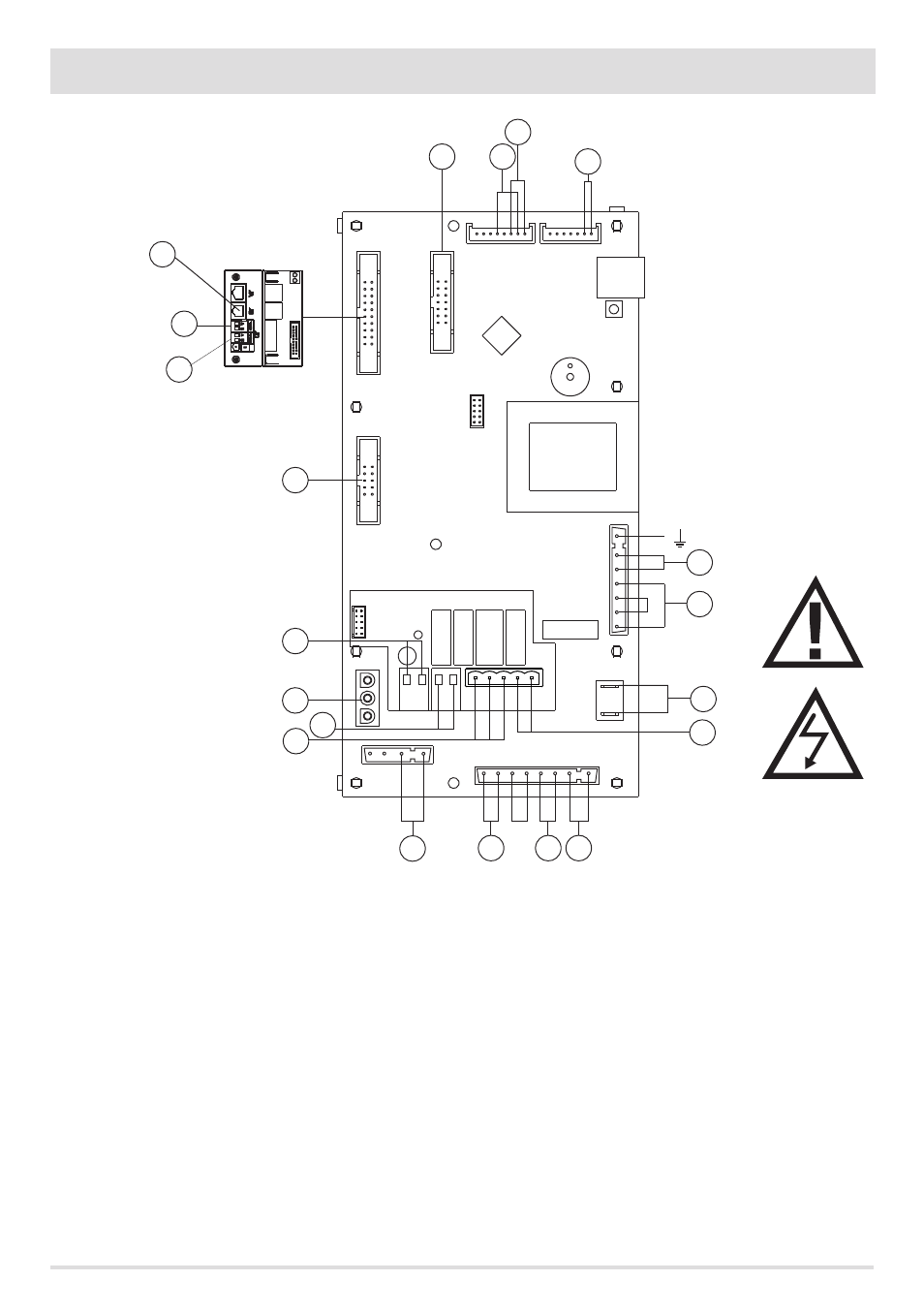

9-SCHEMI ELETTRICI
4
3
2
1
20
17
15
6
5
7
8
10 9
12
16
14
11
13
19
18
60
8-ESQUEMAS ELÉCTRICOS
CLAVE DE LECTURA DEL CABLEADO DE LA TARJETA MADRE
1.
PANEL DE MANDOS
2.
FLUJOSTATO (si está previsto)
3.
SONDA TEMPERATURA AGUA
4.
SONDA DE HUMOS
5. ALIMENTACIÓN
6. BUJÍA
7. VENTILADOR DE EXPULSIÓN DE HUMOS
8. BOMBA
9. TERMOPROTECTOR TEMPERATURA DEL AGUA
10. MOTORREDUCTOR
11. TERMOPROTECTOR TEMPERATURA DEL DEPÓSITO
12. VENTILADOR AMBIENTE (si está previsto)
13. VÁLVULA DESVIADORA DE TRES VÍAS (si está prevista)
14. SEÑAL DE ANOMALÍA (N.A., máx 230V 3A)
15. CONTROL DE LAS VUELTAS DEL VENTILADOR DE EXPULSIÓN DE
HUMOS
16. SEÑAL AUX EXTERIOR (N.C., máx 230V 3A)
17. SENSOR CAUDAL DE AIRE
18. DOMÓTICO
19. TERMOSTATO AMBIENTE DE CONTACTO LIMPIO
20. MÓDEM
IMPORTANTE: El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con medidas
diferentes entre sн.
