A=590 mm
A1=3 mm
17
3-INSTALACIÓN Y MONTAJE
FIJACIÓN A LA BASE DEL INSERTO
Es obligatorio anclar el producto a una superficie ya que durante las operaciones de mantenimiento anual por parte del técnico
autorizado, la cámara de combustión puede ser extraída de su alojamiento co la ayuda de dos guías extensibles.
Para fijar el inserto haga lo siguiente:

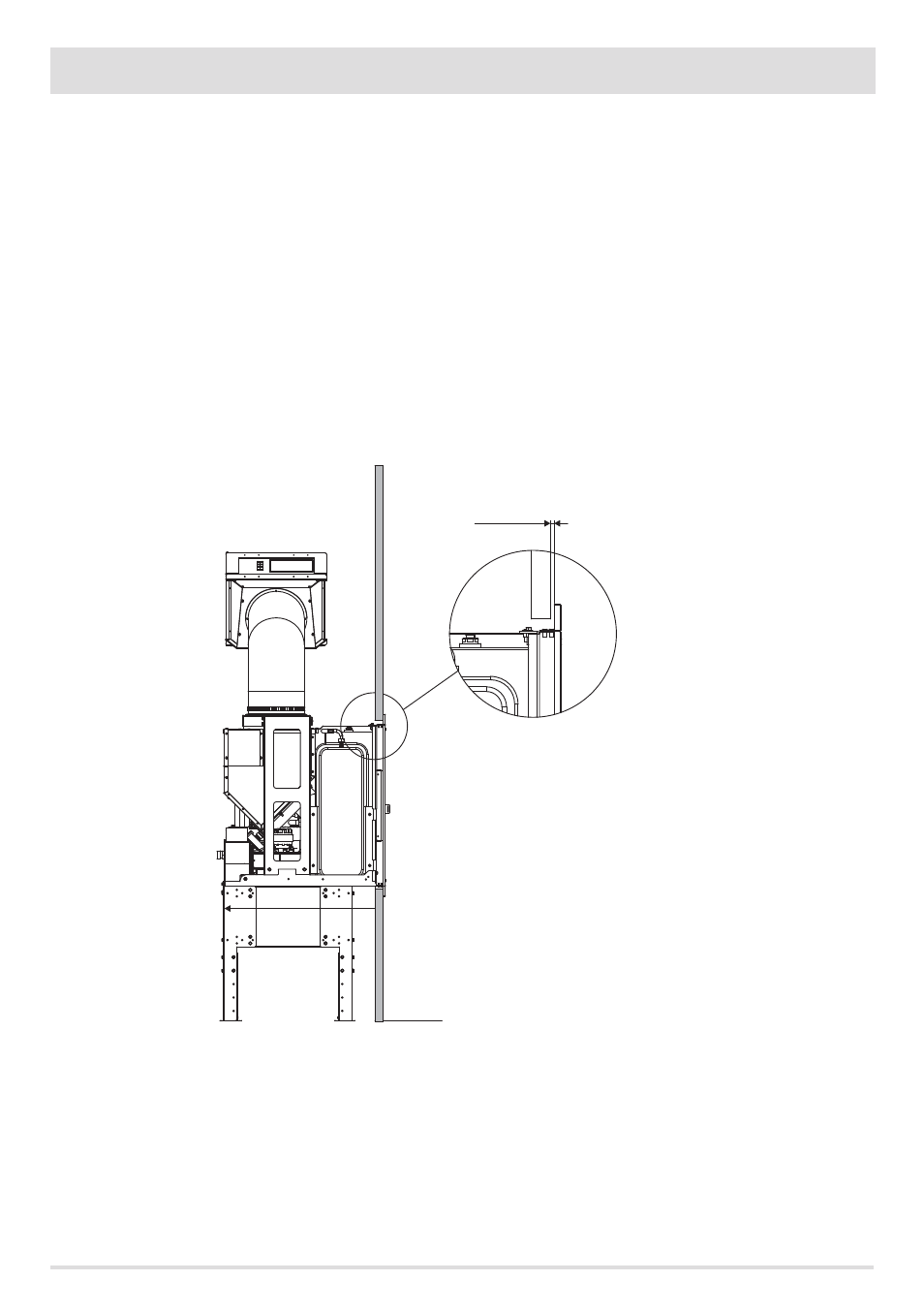

• mida la distancia (A) del tope del marco hacia el exterior del soporte de manera que pueda volverlo a colocar de forma correcta.
A=590 mm (medida de tope marco a externo soporte).
A1= 3 mm (medida desde externo de la pared a tope del marco).
• Quite el marco de compensación C (vea apartado especifico).
• Desenrosque los tornillos de debajo (B) del marco.
• Entonces extraiga la máquina y sepárela de su soporte (D).
• Coloque el soporte (D) a la distancia de la pared medida anteriormente.
• Con los tornillos que se le suministran fije el soporte (D) a la base (E) o al soporte opcional, procurando que la superficie de anclaje
del soporte (D) y de la pared estén perpendiculares.
• Vuelva a colocar la máquina en el soporte (D), vuelva a introducir los tornillos (B) comprobando que el soporte esté bien sujeto para
garantizar el funcionamiento del producto.
Es muy importante asegurarse de que se respetan las medidas de la base del producto, preste mucha atención a que la
superficie de anclaje del soporte y la pared se encuentren perpendiculares. Asegúrese además, de que los tornillos sujeten
bien la máquina al soporte.
El producto puede instalarse a la altura que se desea, creando una zona elevada adecuada. Este soporte debe construirse en material que
no sea inflamable.
La empresa declina toda responsabilidad por daños, a cosas o personas que puedan derivar del incumplimiento de las
advertencias indicadas anteriormente.
