0,5 mt.

1

2

3

0,5 mt.

2

1

3

3-5 %

2 - 3 mt. MAX

0,5 mt.

H

>

1,

5

m

t.

3

2

1

0,5 mt.

1

2

3

0,5 mt.

2

1

3

3-5 %

2 - 3 mt. MAX

0,5 mt.

H

>

1,

5

m

t.

3

2

1

0,5 mt.

1

2

3

0,5 mt.

2

1

3

3-5 %

2 - 3 mt. MAX

0,5 mt.

H

>

1,

5

m

t.

3

2

1

11

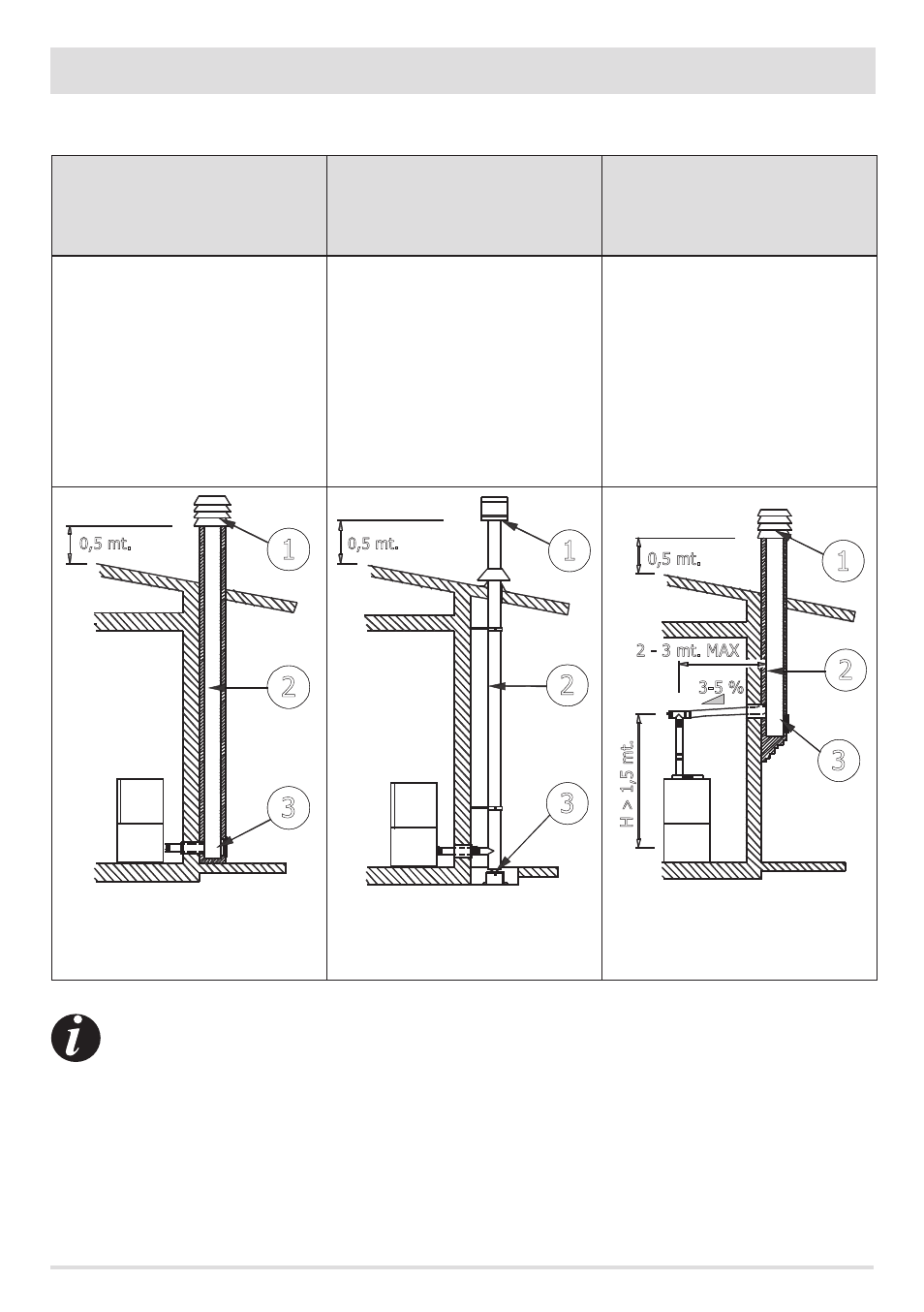

2-INSTRUCCIONES PARA LA INSTALACIÓN

CONEXIONES

CONEXIÓN A LA CHIMENEA

CONEXIÓN A UN CONDUCTO EXTERNO

CON TUBO AISLADO O PARED DOBLE

UNIÓN A LA CHIMENEA

Las dimensiones internas de la chimenea

no deben superar los 20x20 cm, o el

diámetro no debe ser de más de 20

cm; en caso de dimensiones mayores o

malas condiciones de la chimenea (p. ej.

grietas, aislamiento insuficiente, etc.) se

recomienda incorporar un tubo de acero

inoxidable de diámetro adecuado por todo

lo largo de la misma hasta llegar a la parte

superior.

El conducto exterior debe tener

dimensiones internas mínimas de 10x10

cm o diámetro de 10 cm y máximas de

20x20 cm o diámetro de 20 cm.

Se deben emplear únicamente tubos

aislados (doble pared) de acero inoxidable

lisos por dentro (no se admiten tubos

inoxidables flexibles) fijados a la pared.

La unión entre el producto y la chimenea

o el conducto de humos, para un

funcionamiento correcto, no debe tener

menos del 3% de inclinación en los tramos

horizontales cuya longitud global no debe

superar los 2/3 m y el tramo vertical de un

racor en “T” a otro (cambio de dirección) no

debe ser de menos de 1,5 m.

1) SOMBRERETE ANTIVIENTO

2) CHIMENEA 3) INSPECCIÓN

• Compruebe con instrumentos adecuados que haya un tiro de por lo menos 5 Pa.

• Asegúrese de que en la base de la chimenea haya un punto de inspección para el control periódico y la limpieza

que debe realizarse una vez al año.

• Realice una unión estanca a la chimenea con los racores y tubos que recomendamos (con marcado CE de

conformidad con la norma EN1856-2 con los requisitos mínimos T200 y P1).

• Controle obligatoriamente que haya instalado un sombrerete antiviento de conformidad con las normativas

vigentes.

• Este tipo de conexión, incluso en caso de interrupción momentánea de corriente, garantiza la evacuación de

los humos.

Servicio técnico - Derechos reservados - Reproducción prohibida
