4-FUNCIONAMIENTO
CONEXIÓN HIDRÁULICA
¡IMPORTANTE!
La conexión de la estufa a la instalación hidráulica debe ser realizada EXCLUSIVAMENTE por personal especializado
y que pueda realizar la instalación a la perfección, respetando las disposiciones vigentes en el país de instalación.
La empresa declina toda responsabilidad en caso de daños a cosas o personas o en caso de falta de funcionamien-
to, en caso de que no se respeta la advertencia anterior

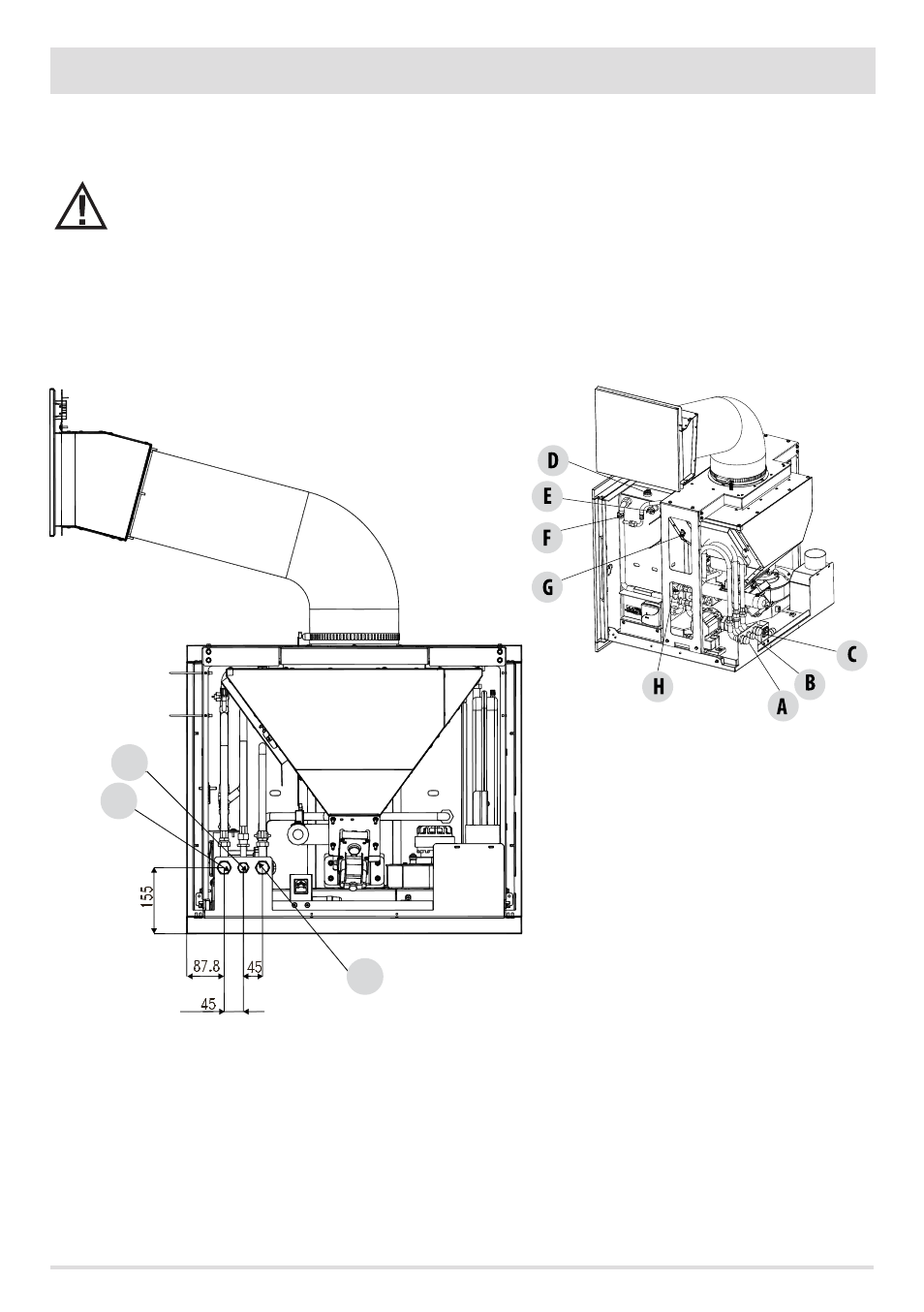

ESQUEMA CONEXIÓN
A = IMPULSIÓN CALDERA 3/4”M
B = DESCARGA CALDERA 1/2”M
C = RETORNO CALDERA 3/4” M
A = IMPULSIÓN CALDERA
B = DESCARGA CALDERA
C = RETORNO CALDERA
D = RESPIRADERO
E = TERMOPROTECTOR KLIXON 95°C
F = SONDA TEMPERATURA H
2
O
G = TERMOPROTECTOR KLIXON 110°C
H = VÁLVULA DE SEGURIDAD 3 BAR 1/2”
