17-TARJETA ELECTRÓNICA
Servicio técnico - Derechos reservados - Reproducción prohibida

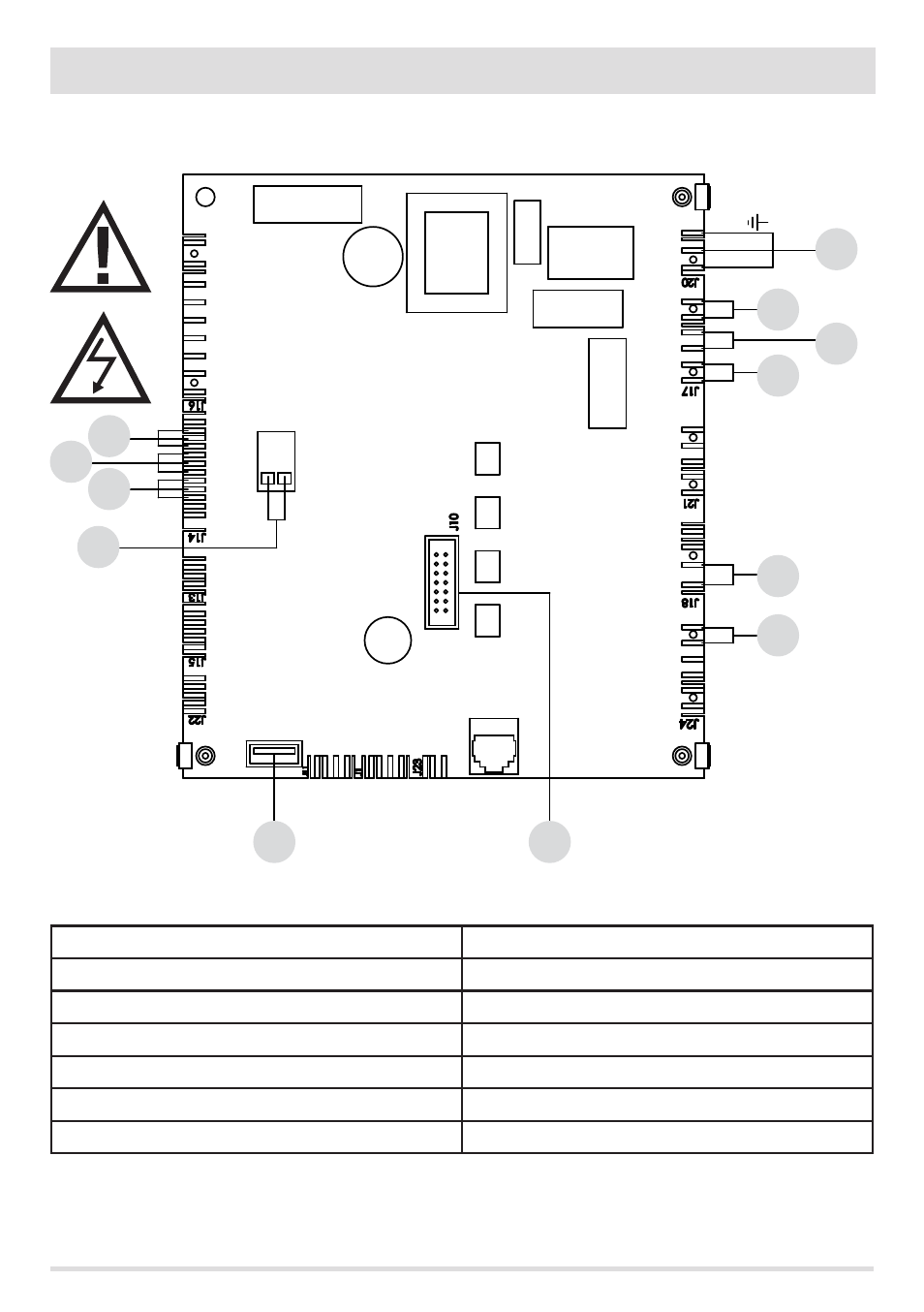

LEYENDA DEL CABLEADO DE LA TARJETA MADRE
1. CODIFICADOR VENTILADOR HUMOS 8. VENTILADOR DEL AIRE
2. CODIFICADOR MOTORREDUCTOR 9. MOTORREDUCTOR
3. TRANSDUCTOR DE PRESIÓN 10. VENTILADOR HUMOS
4. SONDA DE TEMPERATURA DE HUMOS 11. BUJÍA
5. ACTUALIZACIÓN DE SOFTWARE 12. INTERRUPTOR
6. PANEL DE EMERGENCIA
7. TERMOPROTECTOR TANQUE
NOTA El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con medidas
diferentes entre sн.
