G1
G2
G3
M Q
x
v
45
7-DESMONTAJE ESTUFA LAM
Servicio técnico - Derechos reservados - Reproducción prohibida

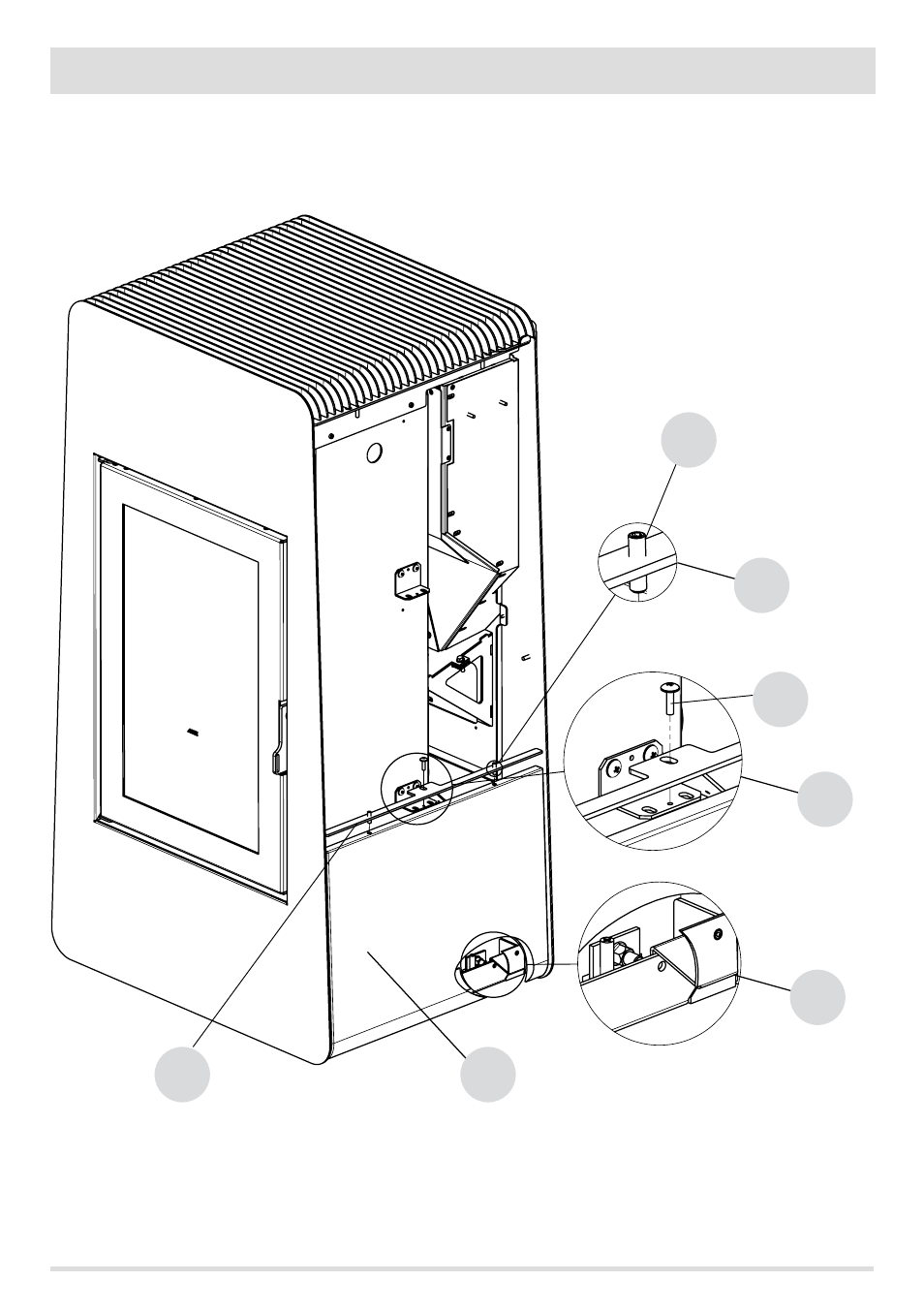

Agarre el primer panel "M" (con la parte curvada dirigida hacia abajo) e introdúzcalo en la parte inferior de la estructura mediante la brida
ya montada en la parte trasera del panel (véase detalle "G1"). A continuación, acerque el panel a la estructura, apoye en la parte superior
la barra "Q" suministrada e introduzca las dos clavijas "x" en los orificios para fijarla al panel de piedra (una parte de la clavija quedará
por fuera de la barra "Q" para poder fijar el panel superior "N"). Fije con el tornillo "v" la barra "Q" a la brida "F1" fijada anteriormente a
la estructura.
