2-INSTALACIÓN
TOMA DE AIRE EXTERIOR
Es obligatorio prever una toma de aire exterior adecuada que permita la aportación de aire comburente necesaria para el funcionamiento
correcto del aparato. El flujo de aire entre el exterior y el local de la instalación puede ser directo, a través de una apertura en una pared
externa del local (solución sugerida véase Figura 9 a); o bien, por vía indirecta, mediante la captación de aire de locales contiguos y
comunicados de forma permanente con el de instalación (véase Figura 9 b). Como locales contiguos hay que excluir los dormitorios,
cuartos de baño, garajes y, en general, los locales con riesgo de incendio. Durante la fase de instalación, hay que comprobar las distancias
mínimas necesarias para conseguir tomar aire del exterior. Tenga en cuenta la presencia de puertas y ventanas que podrían interferir con
la entrada correcta de aire en la estufa (véase esquema siguiente).
La toma de aire debe tener una superficie neta total de, como mínimo, 80 cm2: esta superficie deberá aumentarse si en el interior del
local hay otros generadores activos (por ejemplo: electroventilador para extracción del aire consumido, campana de cocina, otras estufas,
etc...), que podrían provocar una depresión del ambiente. Es necesario comprobar que, con todos los equipos encendidos, la caída de
presión entre el cuarto y el exterior no supere el valore de 4 Pa. Si fuese necesario, aumente la sección de entrada de la toma de aire, que
deberá realizarse a nivel cercano al suelo y protegida por una rejilla de protección exterior antipájaros y, de forma tal, que no se pueda
obstruir con ningún objeto.
Es posible conectar el aire necesario para la
combustión directamente a la toma de aire
exterior, con un tubo de diámetro mínimo
de 50mm, con longitud máxima de 3 metros
lineales; cada curva del tubo equivale a un metro
lineal. Para el acople del tubo, véase la parte
trasera de la estufa.
Para las estufas instaladas en monolocales,
dormitorios y cuartos de baño (si consentido),
la conexión del aire comburente al exterior es
obligatoria. En especial modo, para las estufas
estancas es necesario que dicha conexión se
realice de forma estanca para no comprometer la
estanqueidad total del sistema.

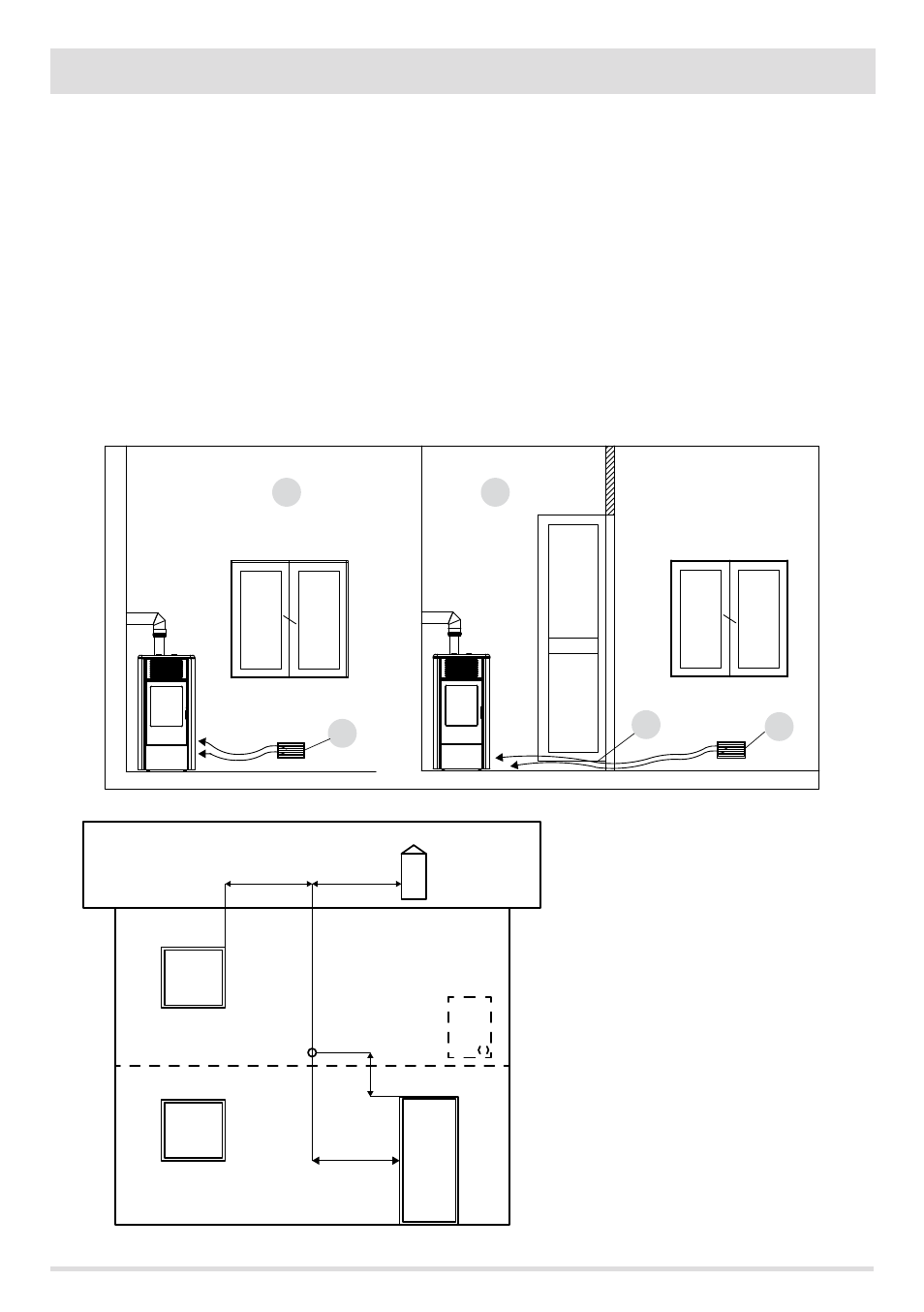

FIGURA 9 A - DIRECTAMENTE DESDE EL EXTERIOR
FIGURA 10
FIGURA 9 B - POR VÍA INDIRECTA DESDE EL LOCAL ADYACENTE
A=TOMA DE AIRE
B=LOCAL A VENTILAR
C=AMPLIACIÓN HENDIDURA DEBAJO DELA PUERTA
