S-7
Preparativos

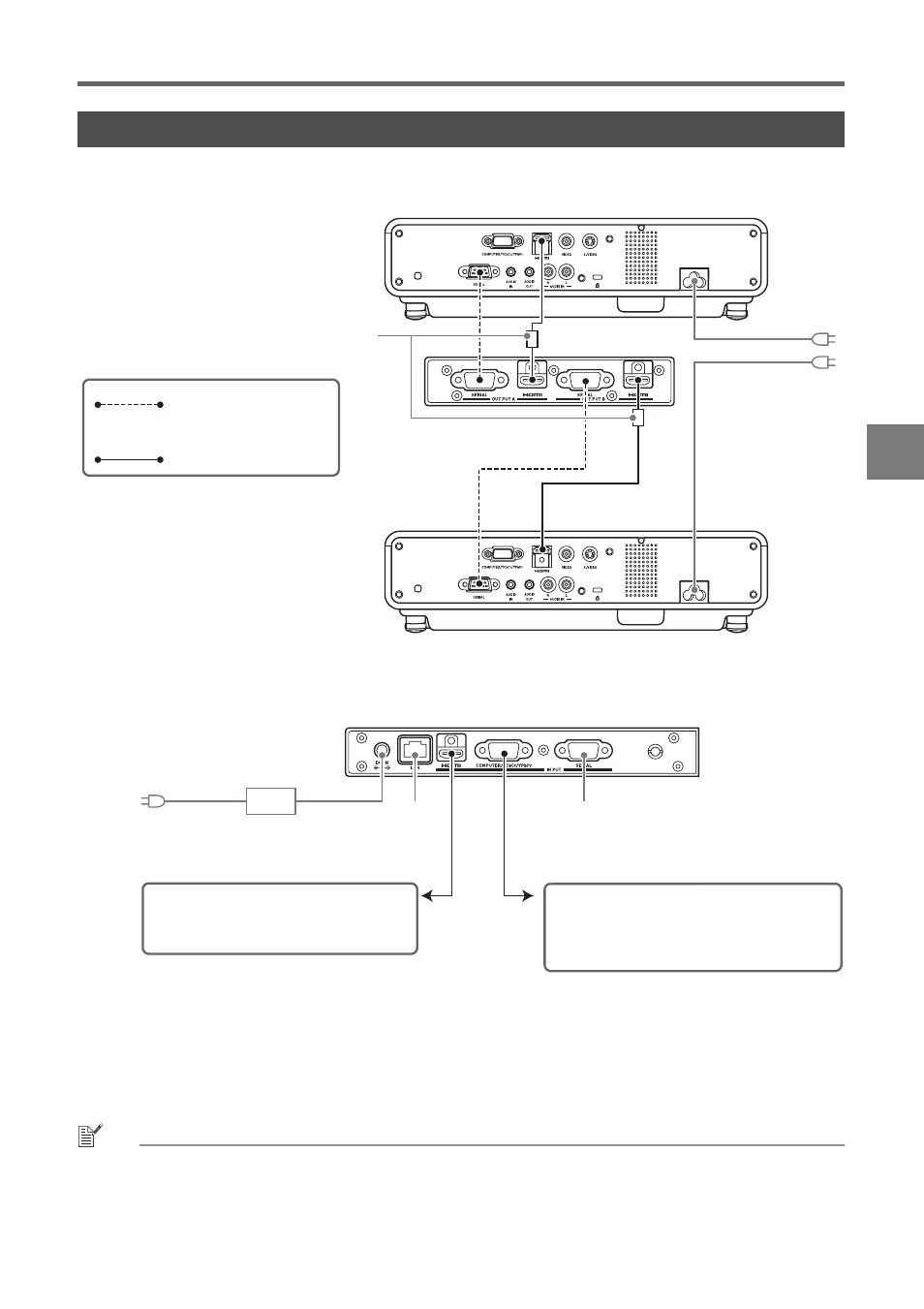

Conecte la caja de control y los dos proyectores alojados dentro de la carcasa, tal como se muestra en
la siguiente ilustración.
Cuando conecte la caja de control a un proyector mediante el cable HDMI suministrado, conecte la
clavija del cable más cercano al núcleo de ferrita al puerto HDMI de la caja de control.
NOTA
z Los cables HDMI y RS-232C que conectan la caja de control a los proyectores pueden guardarse
dentro de la caja de almacenaje (A) cuando no estén en uso. El adaptador de CA de la caja de control
puede guardarse dentro de la caja de almacenaje (B). Para saber dónde están ubicadas las cajas de
almacenaje (A) y (B), consulte la ilustración de la página S-15 de este manual.
Cableado
*1 Para controlar el sistema de proyectores desde un dispositivo externo a través de LAN, conecte este
terminal al terminal LAN del dispositivo externo utilizando un cable LAN disponible en el mercado.
*2 Para controlar el sistema de proyectores desde un dispositivo externo a través de una conexión
RS-232C, conecte este puerto al puerto serie del dispositivo externo utilizado un cable serie
(transversal) disponible en el mercado.
Proyector A
(Lado más cercano a la caja de control)
Utilice el cable de
alimentación
suministrado para
enchufar la clavija
a un
tomacorriente.
Lado de la caja de control
Para la conexión, utilice
el cable RS-232C
suministrado.
Para la conexión, utilice el
cable HDMI suministrado.
Proyector B
(Lado más alejado de la caja de control)
Núcleo de ferrita
Conecte el adaptador de CA
suministrado y enchúfelo a una toma de
corriente.
Conecte al terminal de salida RGB (con el cable
D-sub mini incluido o un cable disponible en el
mercado) o al terminal de salida componente
(con un cable disponible en el mercado) del
dispositivo de fuente de imagen.
*1 *2
Lado posterior de la caja de
control
Para la conexión al puerto de salida HDMI
de un dispositivo de fuente de imagen,
utilice un cable HDMI disponible en el
mercado.
