Preparativos
S-12
5. Realice los siguientes pasos para ajustar la posición y el tamaño de la imagen del
proyector B de manera que la imagen proyectada salga ligeramente fuera de los
bordes de la pantalla objetivo, tal como se muestra arriba, en la imagen “Después
del ajuste”.
z Tenga presente que solo debe aflojar los cinco tornillos. No los quite.
z Una vez ajustada la posición, vuelva a apretar los tornillos de fijación. Cabe señalar que más
adelante en este procedimiento necesitará realizar ajustes finos, de manera que por ahora los
tornillos no se aprietan por completo.
6.
Mientras se proyectan las imágenes de ambos proyectores, A y B, repita los pasos
3 y 5 según se requiera para reducir al mínimo la diferencia entre el modelado de las
imágenes de ambos proyectores.
Ajuste 2: Ajuste fino utilizando el patrón de ajuste
7. En el control remoto de la caja de control, presione la tecla [CORRECT].
(1) Ajuste el anillo de zoom del proyector B.
(2) Ajuste la orientación girando la perilla reguladora, después de haber aflojado los cinco tornillos
que aseguran los paneles laterales de la carcasa.
3

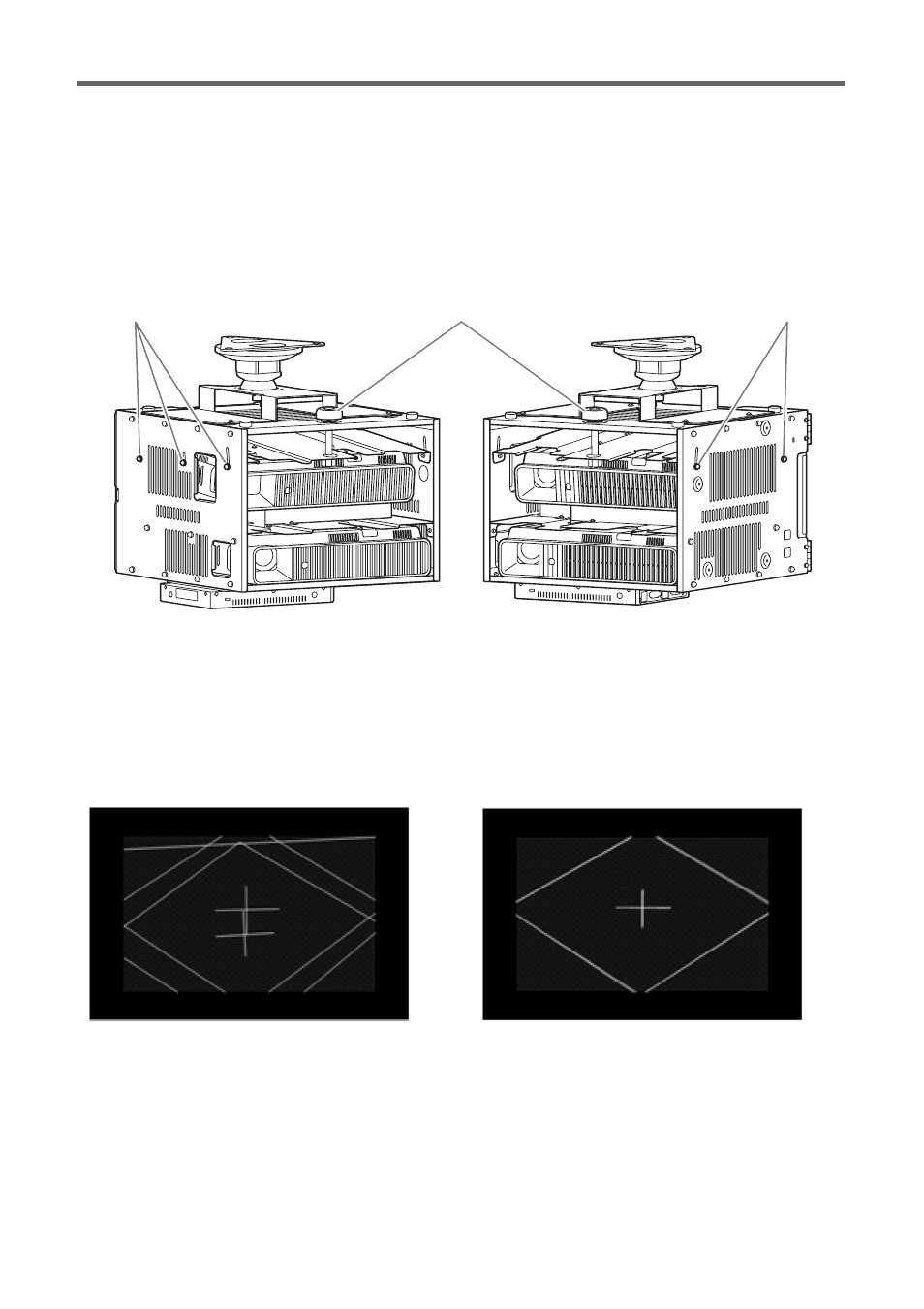

Antes del ajuste Después del ajuste
Tornillos de fijación Perilla reguladora Tornillos de fijación
