S-11
Preparativos
Para que las imágenes proyectadas por los dos proyectores tengan aproximadamente el mismo tamaño
y posición en la pantalla objetivo (pantalla, pared u otra superficie a utilizar como superficie de
proyección una vez realizada la configuración del sistema de proyectores), siga el procedimiento
descrito en esta sección.
z Tras configurar los ajustes iniciales de la caja de control, realice el siguiente procedimiento.
z Para obtener información acerca de cuál es el Proyector A y cuál el Proyector B, consulte “Cableado”
(página S-7).
Para ajustar la posición de los dos proyectores
1. Si usted apagó el proyector después de terminar el procedimiento descrito en
“Para configurar los ajustes iniciales de la caja de control” (página S-10), encienda
la caja de control.
Ajuste 1: Alineación aproximada de las dos pantallas de proyección
2.
Coloque la tapa de la lente solo a la lente del proyector B de manera que solo la
imagen del proyector A se proyecte en la pantalla de proyección.
3. Realice los siguientes pasos para ajustar la posición y el tamaño de la imagen del
proyector A de manera que la imagen proyectada salga ligeramente fuera de los
bordes de la pantalla objetivo, tal como se muestra arriba, en la imagen “Después
del ajuste”.
4. Retire la tapa de la lente del proyector B de manera que se proyecte su imagen.
Ajuste de la posición de los dos proyectores
Realice las siguientes operaciones utilizando el control remoto de la caja de control (YT-200).
Tenga en cuenta que estas operaciones no se pueden realizar utilizando el control remoto del
proyector (YT-120).
3

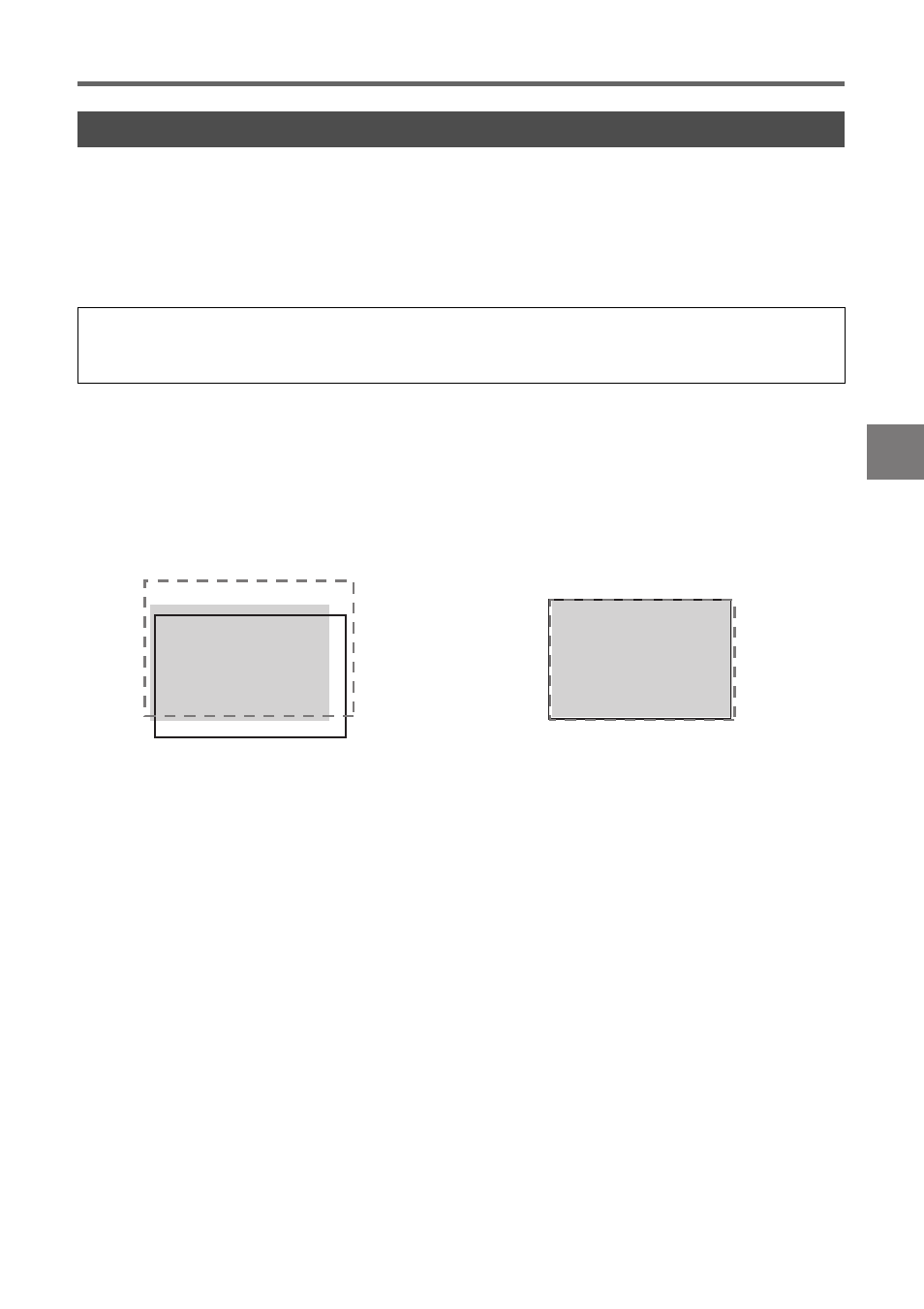

Antes del ajuste Después del ajuste
(1) Mueva la carcasa para cambiar su orientación.
(2) Ajuste el anillo de zoom del proyector A.
Pantalla objetivo
Imagen del proyector B
Imagen del proyector A
Pantalla objetivo
