S-13
Preparativos
8. En el menú “Modelado de imagen” que aparece, seleccione “Ajustar posición de la
imagen” y, a continuación, presione la tecla [ENTER].
z Con esto se proyectarán dos patrones de ajuste, uno amarillo para el proyector A y otro azul claro
para el proyector B.
z Utilice el anillo de enfoque de los proyectores A y B para ajustar el enfoque de los patrones,
según se requiera.
¡Importante! ¡ Importante! ¡Importante!
z En todas las explicaciones de este manual, se supone que el proyector A está conectado a
OUTPUT A de la caja de control a través de un cable HDMI, y que el proyector B está conectado
a OUTPUT B, tal como se muestra en “Cableado” (página S-7). Si estas conexiones se realizan
de forma inversa, hará que los colores del patrón de ajuste (azul claro para el proyector A,
amarillo para el proyector B) se muestren de forma inversa.
9. Observe los patrones de ajuste mientras ajusta primero el proyector A y luego el
proyector B. Mientras realiza los ajustes, intente obtener las siguientes
características.
z Ajuste de manera que la línea horizontal de los cursores en forma de cruz de los patrones de
ajuste queden en posición horizontal.
z Realice el ajuste de tal manera que las líneas verticales de los cursores en forma de cruz del
patrón de ajuste queden en el centro de la pantalla.
10. En el control remoto de la caja de control, presione la tecla [BLANK].
z Esto hace que el patrón de ajuste del proyector B desaparezca, y que quede solamente el patrón
de ajuste del proyector A (amarillo).
11.
Mientras observa el patrón de ajuste del proyector A, realice los ajustes en vertical
descritos a continuación.
z Ajuste la orientación vertical de la carcasa.
z Ajuste el anillo de zoom del proyector A.

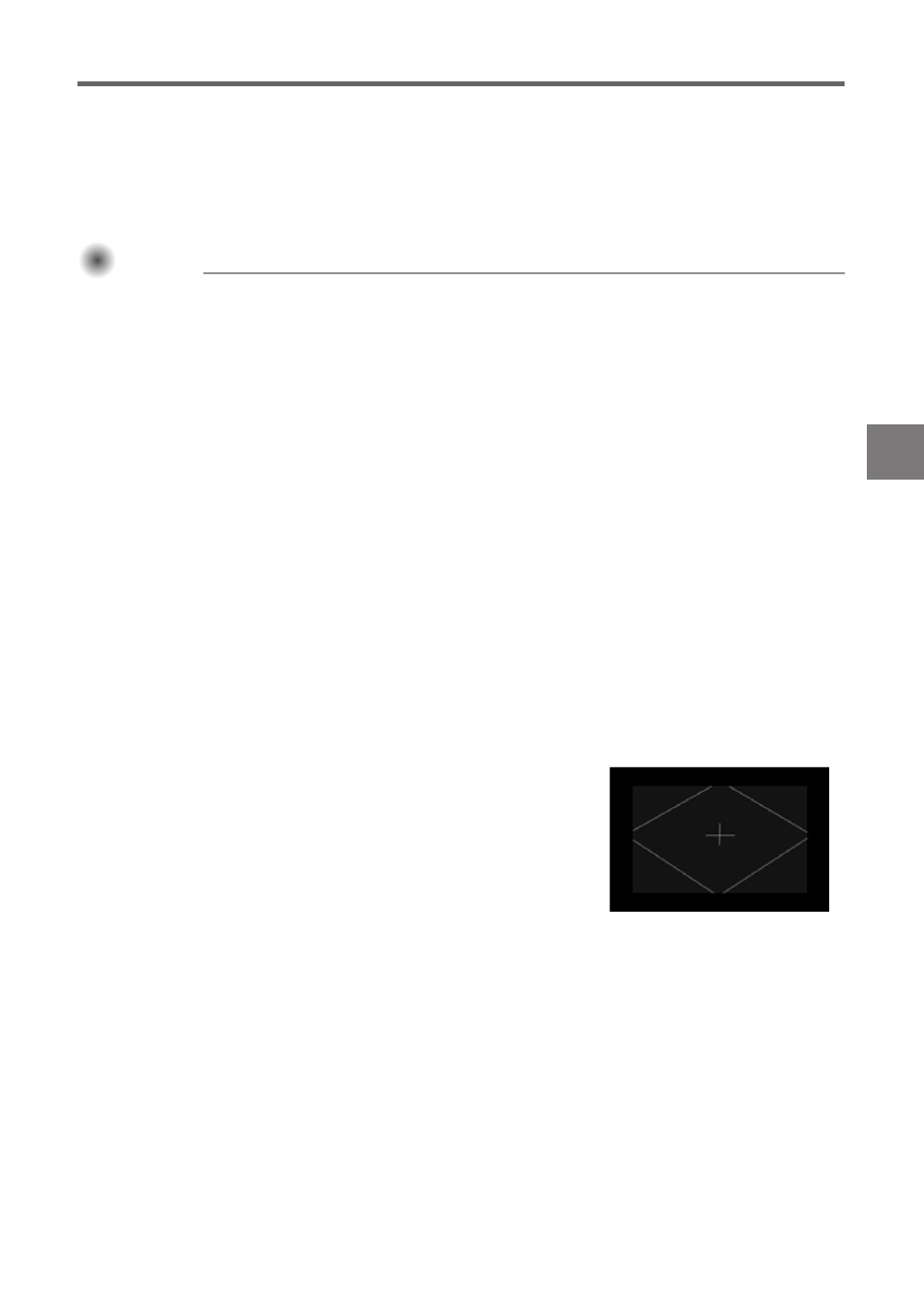

Los cursores en forma de cruz del patrón de ajuste deben
quedar en el centro de la pantalla objetivo y el borde exterior del
patrón de ajuste debe quedar ligeramente fuera del área de
proyección objetivo, tal como se observa en la ilustración.
12. Presione la tecla [BLANK] del control remoto.
z Con esto, se volverá a proyectar desde el proyector B, es decir que se proyectarán los patrones
de ajuste de ambos proyectores, A y B.
13. Realice los siguientes pasos hasta que el patrón de ajuste del proyector B quede lo
más alineado posible con el patrón de ajuste del proyector A.
z Tenga presente que solo debe aflojar los cinco tornillos. No los quite.
Proyector A : Ejecute el procedimiento del paso 3 para realizar el ajuste fino del patrón de ajuste
del proyector A.
Proyector B : Ejecute el procedimiento del paso 5 para realizar el ajuste fino del patrón de ajuste
del proyector B.
(1) Ajuste el anillo de zoom del proyector B.
(2) Ajuste la orientación girando la perilla reguladora, después de haber aflojado los cinco tornillos
que aseguran los paneles laterales de la carcasa (consulte la ilustración del paso 5, más arriba).
(3) Tras finalizar el ajuste de posición, apriete por completo los tornillos.
