Conexión eléctrica SMA Solar Technology AG
28 WB33-38-IA-IES120940 Instrucciones de instalación
5.3.3 Conexión de toma a tierra adicional
Si en el país de instalación es necesario un segundo conductor de protección, una toma a tierra
adicional o una conexión equipotencial, puede conectar a tierra el inversor en la carcasa.

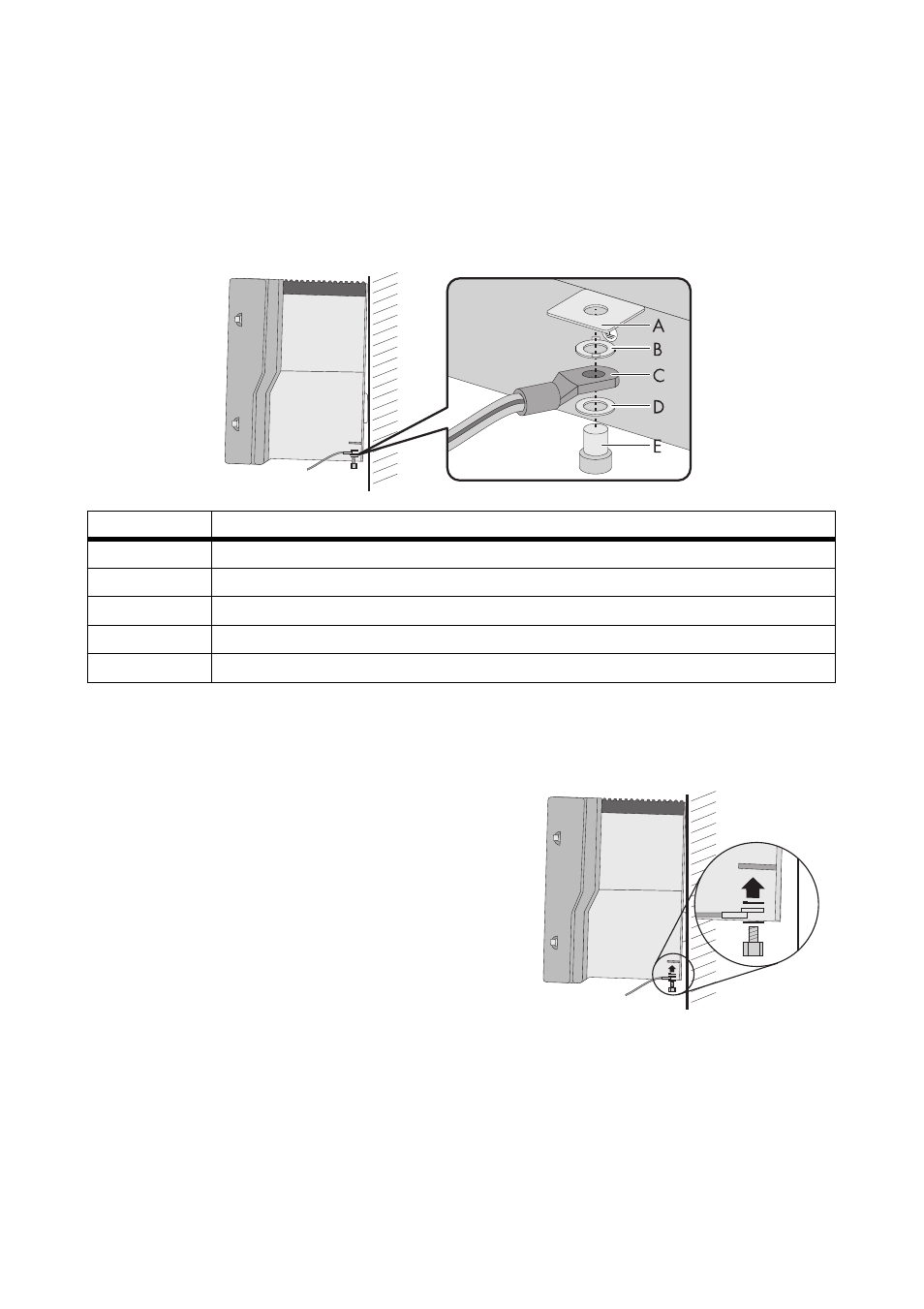

Esquema de la toma de tierra adicional
Procedimiento
1. Desconecte el inversor del lado de CA y de CC según se describe en el capítulo 7.2 “Apertura
del inversor” (página 48).
2. En el tornillo cilíndrico, coloque la arandela, el
terminal de cable con conductor de protección y la
arandela de cierre. El dentado de la arandela de
cierre debe estar orientado hacia la brida metálica.
3. Coloque el tornillo cilíndrico en la brida metálica y
apriételo con un par de 6 Nm.
4. Revise el contacto entre el conductor de protección y la carcasa según las especificaciones
válidas en el país de instalación.
Componente Descripción
A
Brida metálica en la parte inferior de la carcasa del inversor
B Arandela de cierre (incluida en el envío)
C Terminal de cable (M6) con conductor de protección
D Arandela
E Tornillo cilíndrico M6x12 (incluido en el envío)
