Conexión eléctrica SMA Solar Technology AG
26 WB33-38-IA-IES120940 Instrucciones de instalación

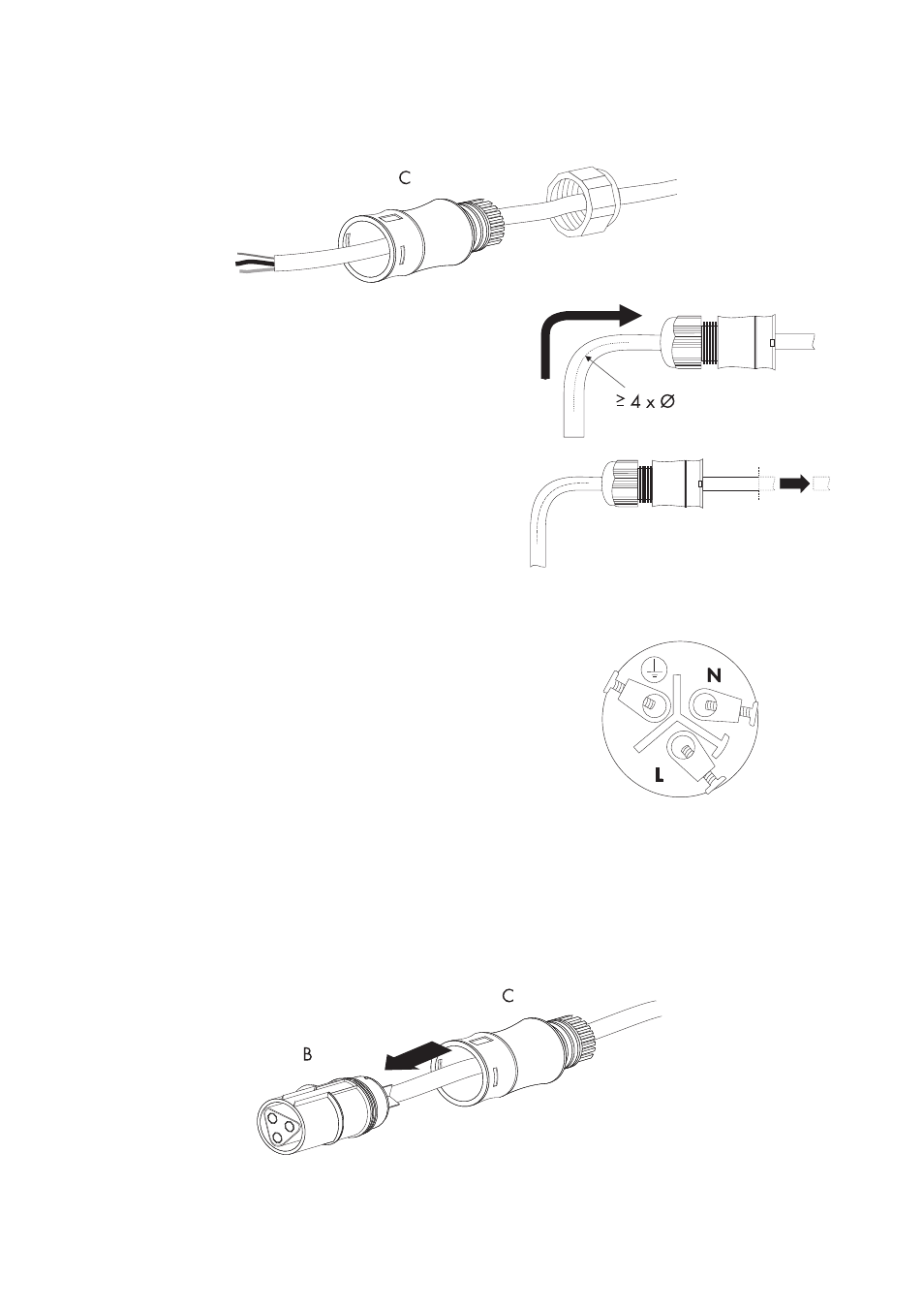

5. Pase el casquillo roscado (C) con el anillo de junta por el cable de CA.
6. Doble el cable de CA. El radio de la curvatura
debe suponer como mínimo el cuádruple del
diámetro del cable.
7. Corte el cable.
8. Acorte la fase L y el conductor neutro N de 4 a 5 mm.
9. Inserte el conductor de protección PE
(verde-amarillo) en el borne roscado de la
conexión hembra que tiene el símbolo de tierra y
apriete el tornillo. El conductor de protección PE
debe medir más que los conductores de conexión
de N y L.
10. Inserte el conductor neutro N (azul) al borne
roscado N de la conexión hembra y apriete el
tornillo.
11. Inserte la fase L (marrón o negro) en el borne
roscado L de la conexión hembra y apriete el
tornillo.
12. Compruebe que los conductores de conexión estén colocados firmemente.
13. Presione el casquillo roscado (C) en la conexión hembra (B) hasta que encaje de manera
audible.
