SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación WB33-38-IA-IES120940 25
5.3.2 Conexión del inversor a la red pública (CA)

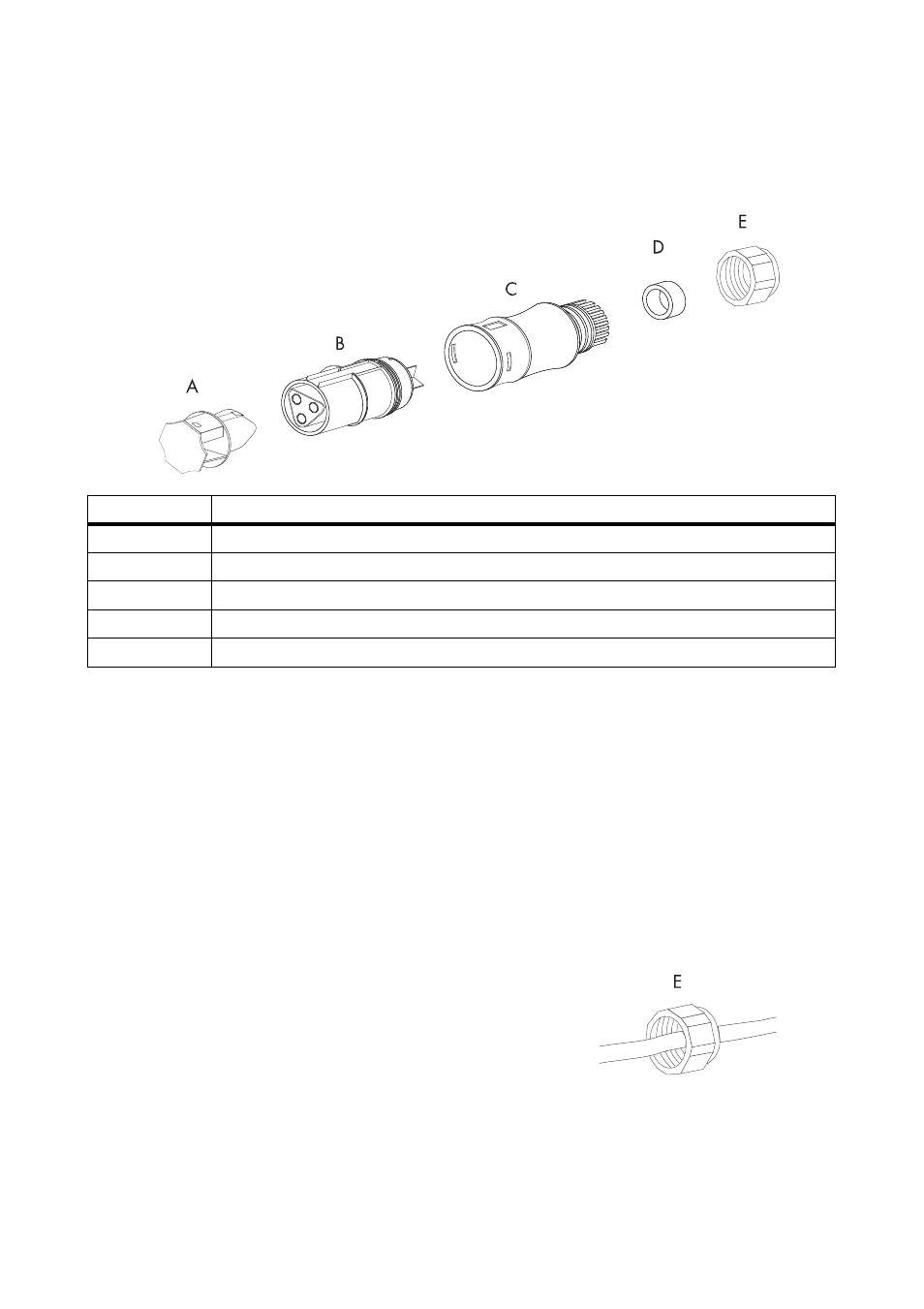

Vista general de la caja de conexión de CA
Procedimiento
1. Compruebe si la tensión de red está en el rango de tensión admisible.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
Esta documentación está disponible en la sección de descargas de www.SMA-Iberica.com en
la categoría “Descripción técnica” del inversor.
2. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
3. En caso necesario, cambie el anillo de junta del casquillo roscado por el anillo de junta
suministrado.
– Saque el anillo de junta del casquillo roscado.
– Inserte el anillo de junta más pequeño.
4. Pase el tornillo de presión (E) por el cable de CA.
Componente Descripción
A
Tapa de protección para la conexión hembra
B Conexión hembra
C Casquillo roscado con anillo de junta para un diámetro de cable de 10 mm ‒ 14 mm
D Casquillo roscado con anillo de junta para un diámetro de cable de 6 mm ‒ 10 mm
E Tornillo de presión
