Conexión eléctrica
Instrucciones de instalación
WB33-38-IA-IES120940
21
5 Conexión eléctrica
5.1 Seguridad
5.2 Esquema del área de conexiones
5.2.1 Vista exterior

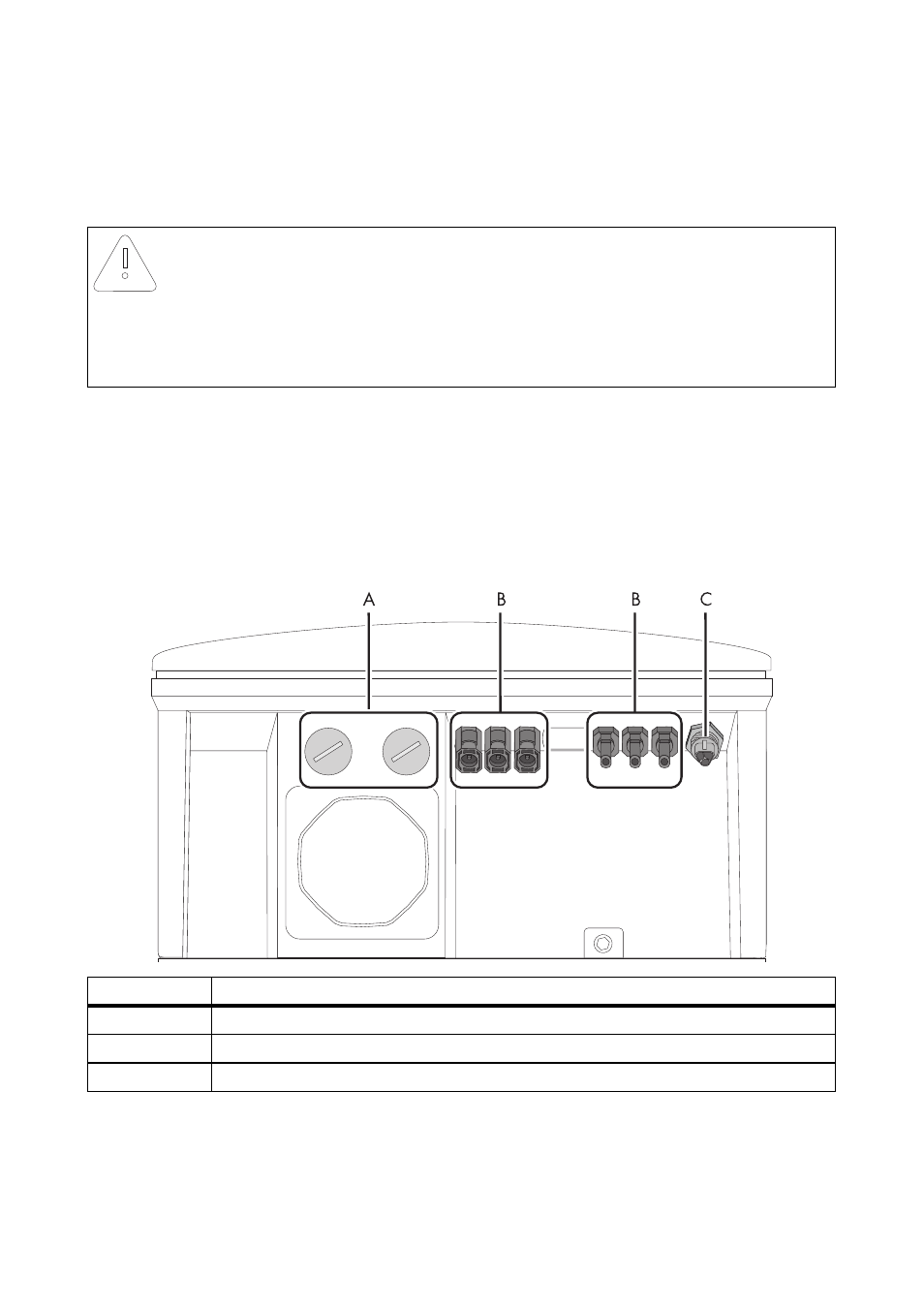

Esta imagen muestra la asignación de las áreas de conexión individuales en la parte inferior del
inversor.
* En WB 3300-11 / WB 3800-11, los inversores están equipados con 2 conectores de CC negativos y otros 2 positivos.
PRECAUCIÓN
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas electrostáticas.
• Antes de tocar cualquier componente, haga contacto a tierra.
Componente Descripción
A
Aperturas de la carcasa para la comunicación (con tapones)
B
Conectores de CC para la conexión del cable de CC*
C
Conector hembra de CA para la conexión a red
