Conexión eléctrica SMA Solar Technology AG
44 SMC70HV11-IA-IES112970 Instrucciones de instalación
Procedimiento
1. Abra el inversor tal y como se describe en el capítulo 7.2 “Apertura del inversor” (Página 56).
2. Introduzca el cable en cada uno de los inversores.
Para ello utilice uno de los dos racores atornillados para cables (F) a la derecha en la parte
inferior.
3. Conduzca el cable a lo largo de la vía (E) hasta el bloque de bornes (B).
4. Conecte a la conexión a tierra (D) el apantallamiento de los cables en cada uno de los
inversores.
5. Provea los conductores de los cables positivos y negativos con virolas en cada inversor.
6. Conecte los polos positivo y negativo a los bornes
roscados correspondientes.

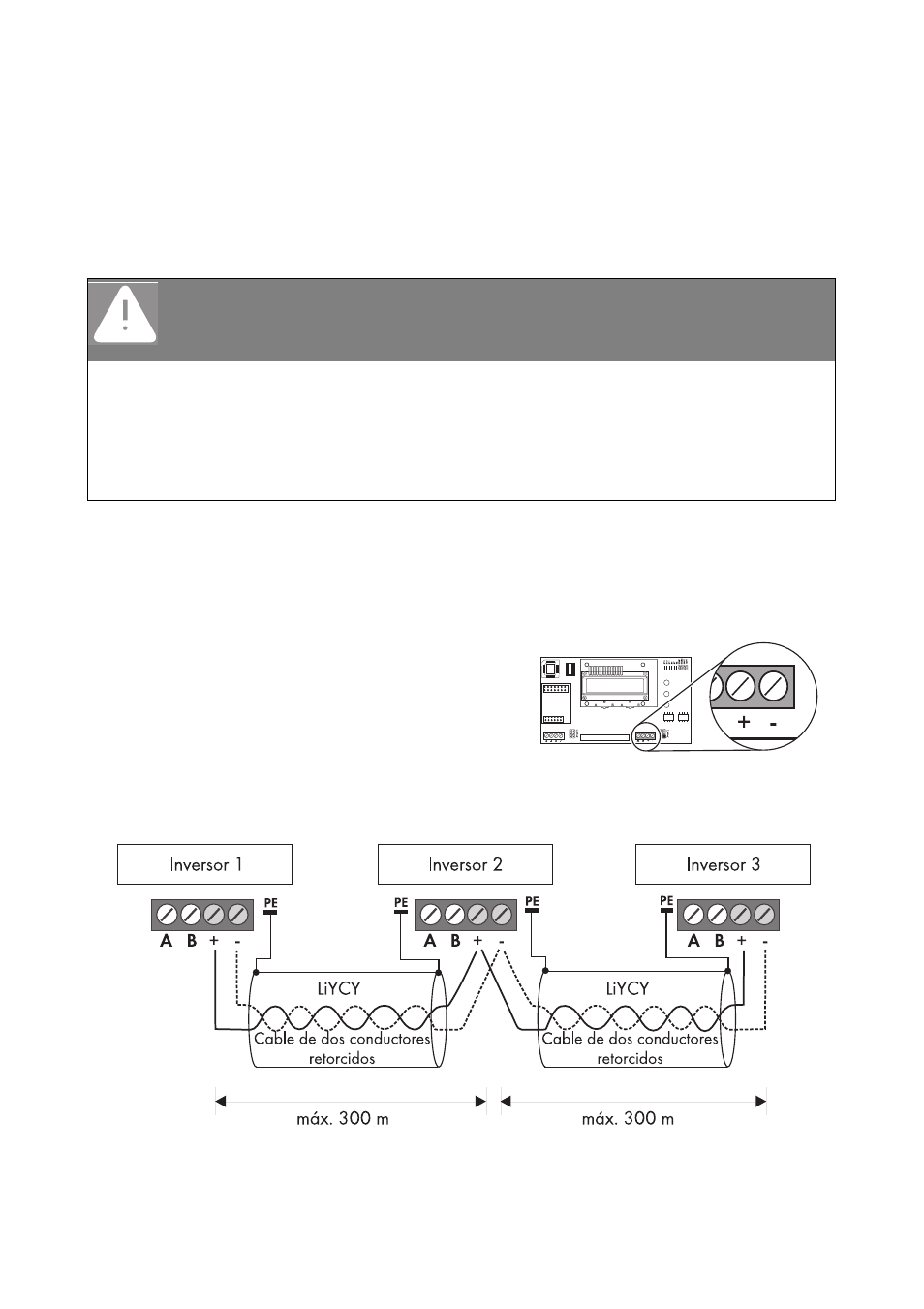

7. Para conectar los tres inversores entre sí, tiene que juntar los cables positivo y negativo de los
otros dos inversores en el bloque de bornes del inversor central.
La longitud del cable entre dos inversores no puede superar los 300 m.
¡PELIGRO!
Peligro de muerte por alta tensión en caso de fallo del cable del
SMA Power Balancer.
• Pase el tubo de silicona suministrado por los cables positivo y negativo en cada
inversor.
• Corte el tubo de silicona según la medida requerida.
• El tubo de silicona debe envolver por completo el cable en el interior de la carcasa
del inversor.
