Conexión eléctrica SMA Solar Technology AG
38 SMC70HV11-IA-IES112970 Instrucciones de instalación
5.5 Conexión del SMA Power Balancer

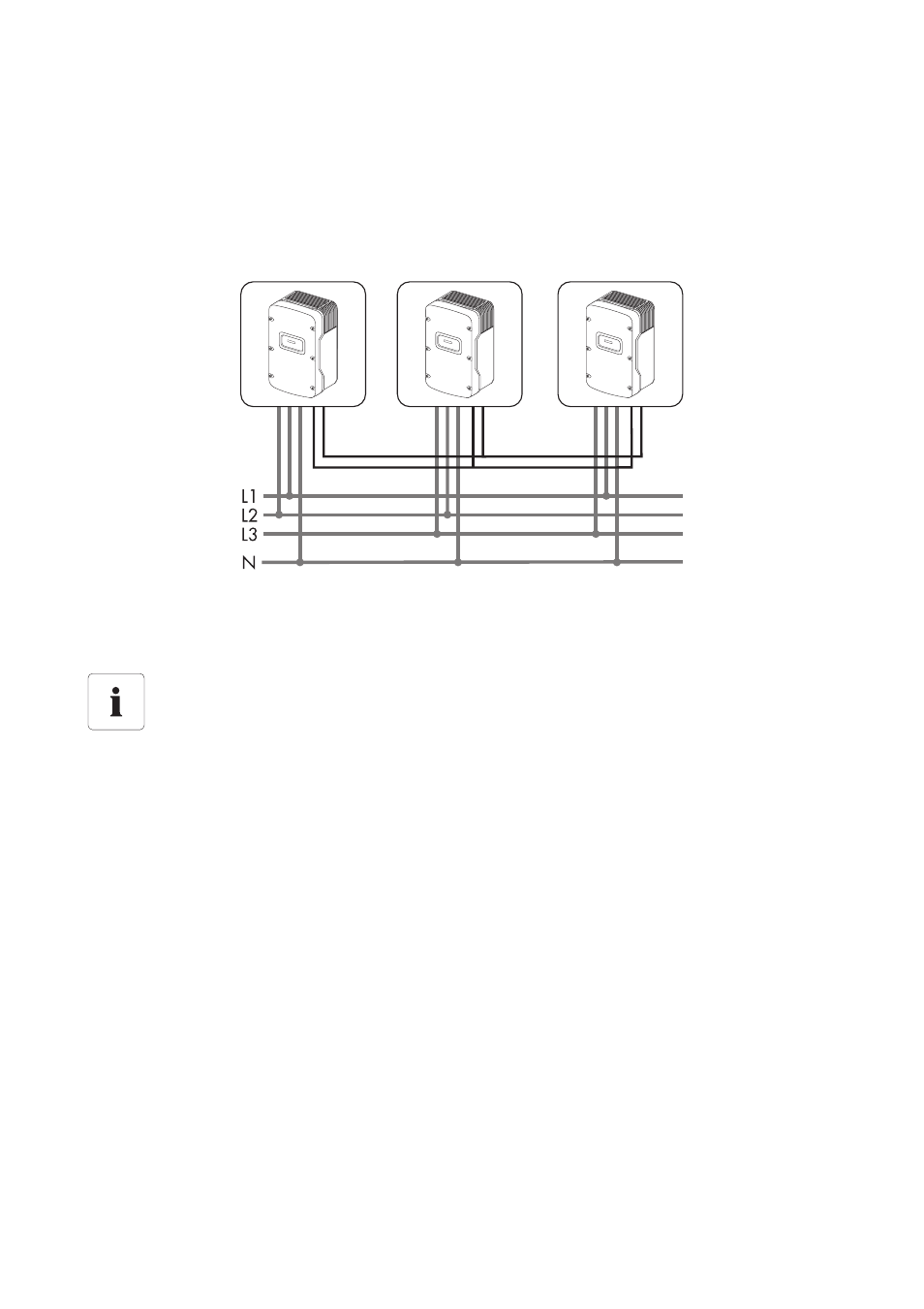

El Sunny Mini Central viene equipado de serie con el SMA Power Balancer. Este permite conectar
tres Sunny Mini Central a un sistema de alimentación trifásico.
Para ello, los tres Sunny Mini Central de un grupo deben estar conectados a diferentes conductores
externos de la red de baja tensión (L1, L2 y L3).
Al activarse este tipo de conexión, puede determinar cómo deben reaccionar los otros dos inversores
si el tercer Sunny Mini Central tiene un fallo en el equipo o se produce un fallo de tensión de red en
su fase.
Las conexiones para el SMA Power Balancer están separadas galvánicamente del resto del circuito
del Sunny Mini Central.
5.5.1 Configuración
El SMA Power Balancer está desactivado de fábrica con el parámetro "PowerBalancer"
(configuración del parámetro = Off) y solo se puede activar y configurar mediante un equipo de
comunicación. Para modificar el parámetro "PowerBalancer", necesita un código de acceso
personal: el código del SMA Grid Guard. Encontrará el formulario de solicitud para este código en
la zona de descargas de www.SMA-Iberica.com, en la categoría "Certificado" del inversor
correspondiente.
Las opciones de configuración se describen a continuación.
Conexión a red trifásica
Para más información sobre este tema, consulte la información técnica "Conexión a red
trifásica con Sunny Mini Central" en la sección de descargas de www.SMA-Iberica.com.
