SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SMC70HV11-IA-IES112970
21
5 Conexión eléctrica
5.1 Esquema del área de conexiones
5.1.1 Vista exterior

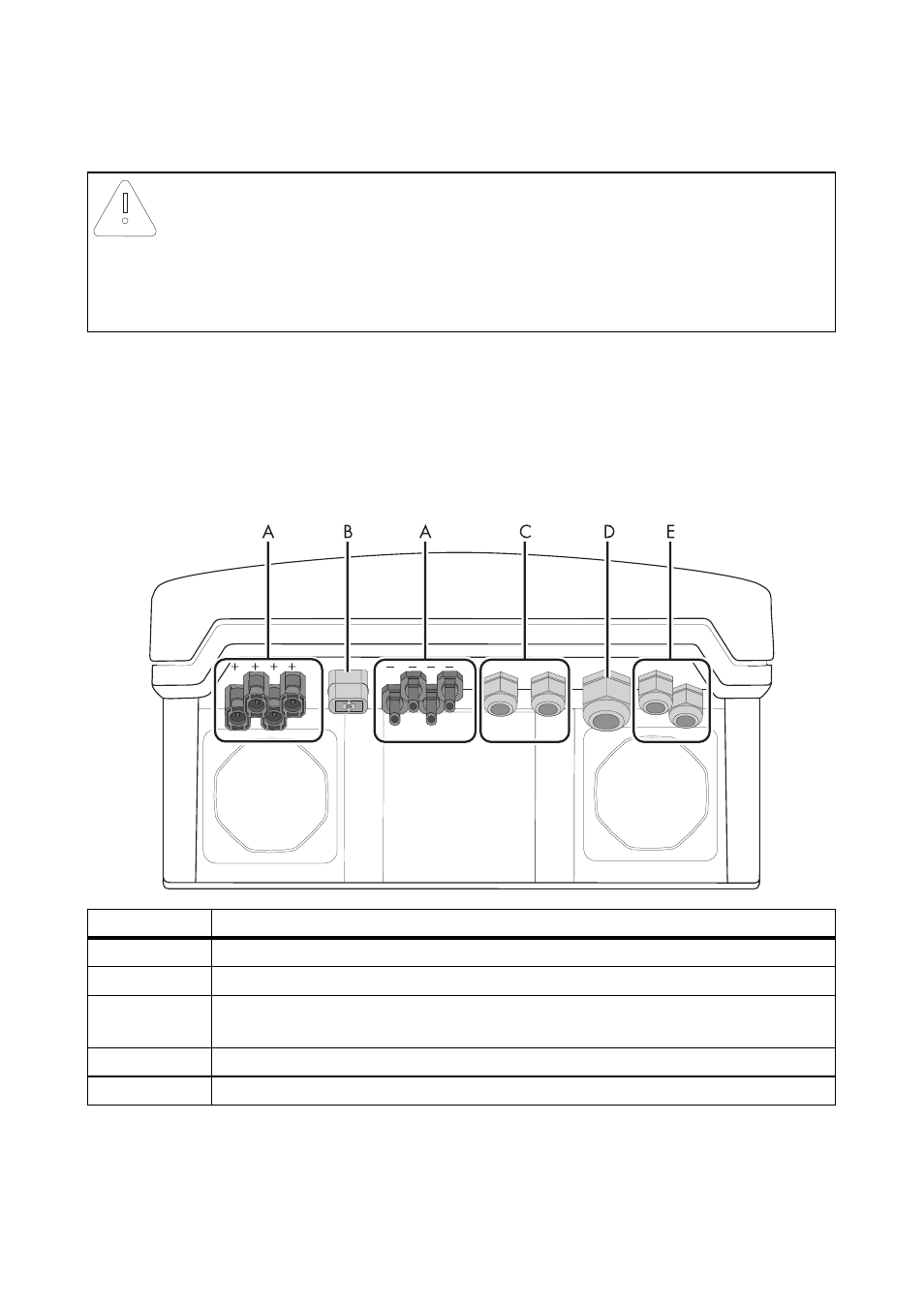

La siguiente figura muestra la asignación de las áreas de conexión individuales en la parte inferior
del inversor.
¡PRECAUCIÓN!
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas electrostáticas.
• Antes de tocar cualquier componente, haga contacto a tierra.
Posición
Denominación
A
Conectores de CC para la conexión de los strings
B
Conector hembra para la conexión del Electronic Solar Switch (ESS)
C
Racores atornillados para cable para la comunicación opcional por RS485 o
radiotransmisión (PG16)
D
Racor atornillado para cable para la conexión a red (CA) (12 mm … 25 mm)
E
Racores atornillados para cables para SMA Power Balancer
