SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SMC70HV11-IA-IES112970 27
9. Atornille la tuerca de unión al racor atornillado para cables.
10. Cierre con firmeza el racor roscado para cables en la apertura de la carcasa.

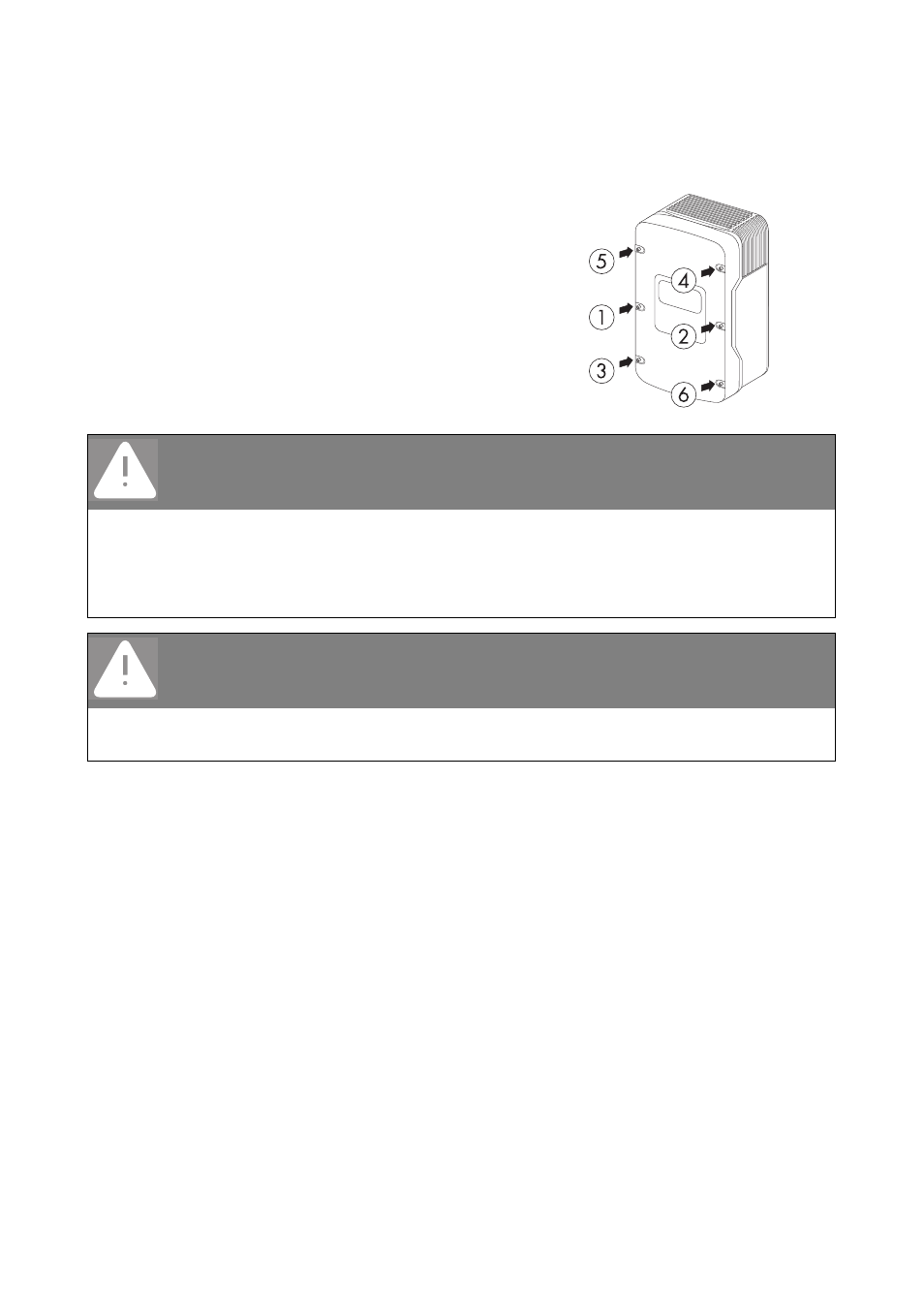

11. Fije la tapa de la carcasa con todos los tornillos
y sus correspondientes arandelas de cierre en el
orden indicado a la derecha (par de apriete:
6 Nm). El dentado de las arandelas de cierre debe
estar orientado hacia la tapa de la carcasa.
El paquete del inversor incluye un tornillo y una
arandela de cierre adicionales de repuesto.
☑ El inversor está conectado a la red eléctrica pública (CA).
¡PELIGRO!
Peligro de muerte por tensión en la tapa de la carcasa.
Las arandelas de cierre dentadas aseguran una correcta toma a tierra de la tapa de la
carcasa.
• En cada uno de los 6 tornillos, coloque las arandelas de cierre con el dentado
orientado hacia la tapa de la carcasa.
¡PELIGRO!
Peligro de muerte por altas tensiones en el inversor.
• Conecte el disyuntor solo cuando el inversor esté cerrado firmemente y el generador
fotovoltaico esté conectado.
