SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SCxxxHE-IES104432 81
9. Conecte las líneas de CC de los bornes de jaula directamente en los portafusibles NH.
10. Pegue cinta selladora en las caras frontales del resto de las tapas corredizas.
12. Selle los posibles huecos en la entrada de cables con espuma de poliuretano.
6.6.3 Otras opciones de conexión de distribuidores principales de
CC
En caso de que el número de fusibles NH opcionales en el Sunny Central no sea suficiente, existe la
posibilidad de conectar otros strings de CC al Sunny Central. Para ello, se pueden conectar como
máximo dos distribuidores principales de CC adicionales (Sunny Main Box) en el área de conexión
de CC del Sunny Central.
¡PRECAUCIÓN!
Mala conexión de apriete debido a un manejo incorrecto.
• No utilice ningún tipo de lubricante para conectar las líneas de CC a los bornes.
• Los extremos de los cables y los puntos de apriete deben estar limpios de lubricante
y suciedad.
Conexión a los fusibles NH3
Si se usan fusibles NH3 no se usarán fusibles de jaula. En este caso la conexión de los
cables de CC se realiza con terminales de cable a los portafusibles NH, tenga en cuenta
las indicaciones del capítulo 6.6.1 “Conexión del cable de CC a la barra colectora”
(Página 77).

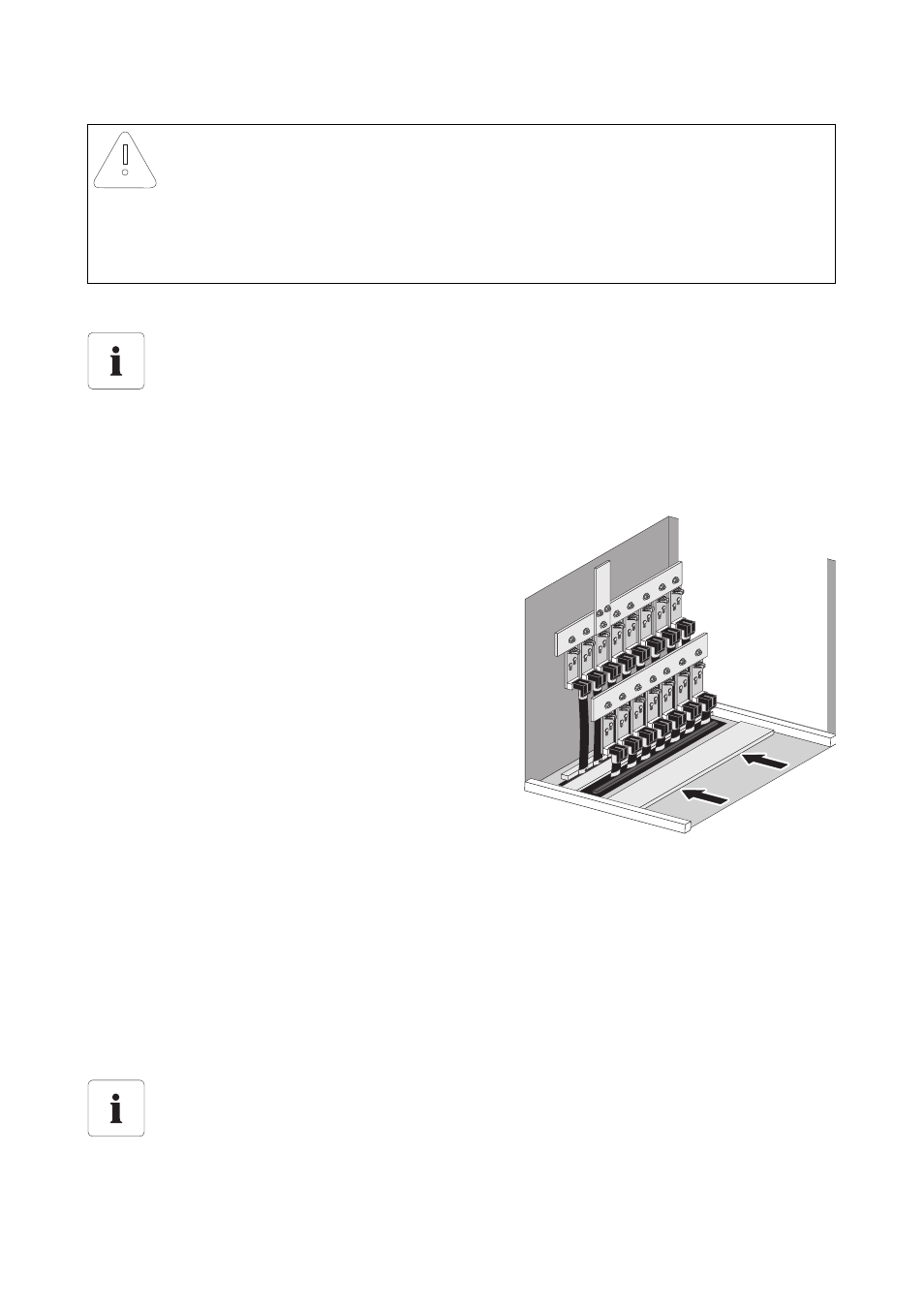

11. Coloque las tapas corredizas en el armario de CC.
Número de Sunny Main Box y secciones transversales adecuadas
• Dos Sunny Main Box externas adicionales con una sección transversal máxima de
1 x 300 mm² por potencial
• Una Sunny Main Box externa adicional con una sección transversal máxima de
2 x 300 mm² por potencial
