Conexiones externas SMA Solar Technology AG
76 SCxxxHE-IES104432 Instrucciones de instalación

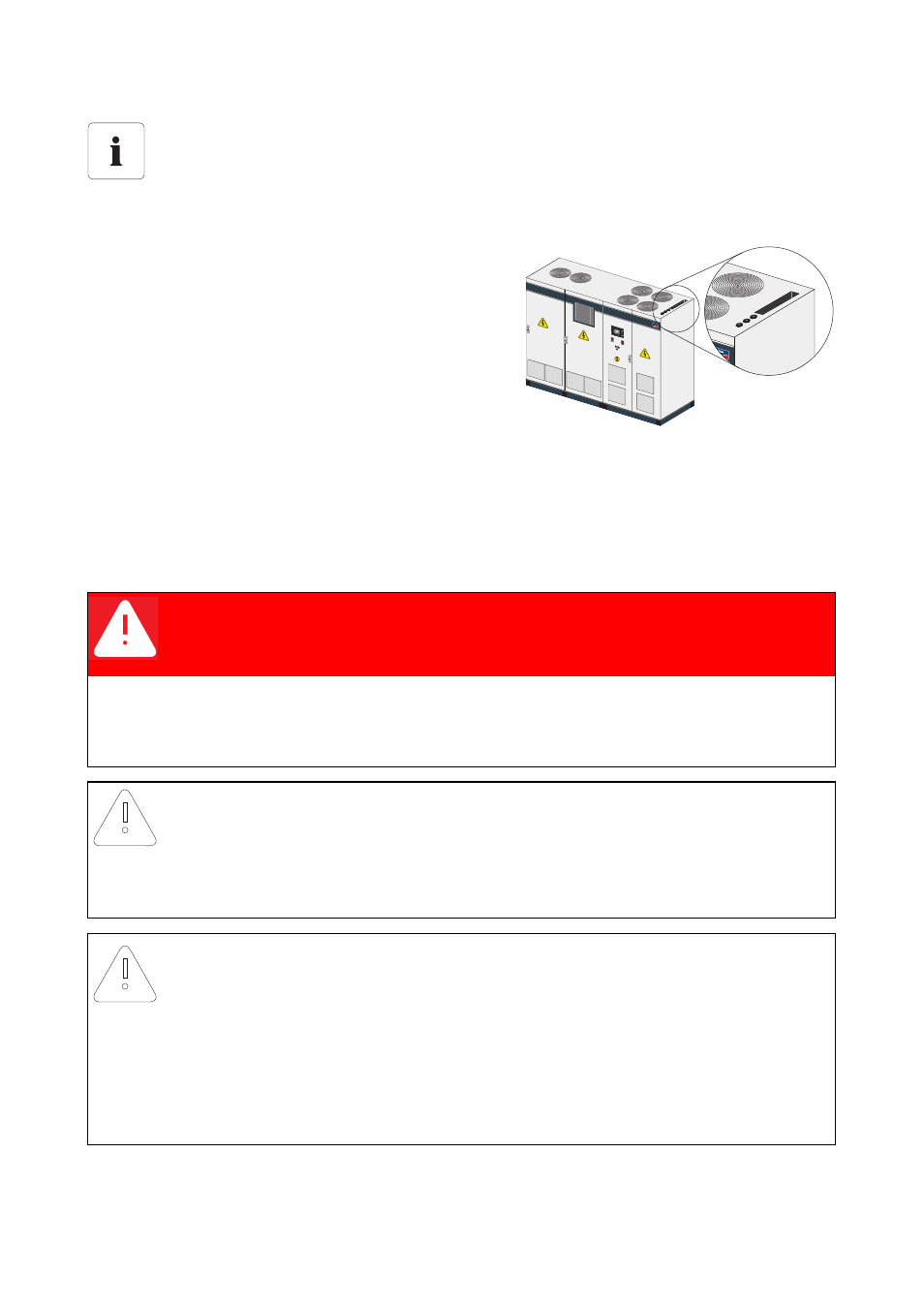

9. Tienda los cables a través de los racores
atornillados en la parte superior del armario de CA
hacia el transformador de autoabastecimiento.
10. Desde el lado secundario del transformador de
autoabastecimiento, el suministro de corriente se
dirige hacia los bornes del Sunny Central, véase
6.5.1 “Conexión del autoabastecimiento externo”
(Página 72).
6.6 Conexión del cable de CC
En el armario de CC del Sunny Central se encuentran, opcionalmente, fusibles NH que permiten
conectar cajas de distribución de strings. De forma estándar, el Sunny Central está equipado con una
barra colectora por potencial.
Conexión del terminal de cable de aluminio
Si va a usar terminales de cable de aluminio para la conexión al riel de cobre, tenga en
cuenta las indicaciones del capítulo 6.1 “Conectar los contactos de alto amperaje”
(Página 50).
¡PELIGRO!
Muerte o lesiones graves Peligro de descarga eléctrica al tocar los cables de CC
conectados al generador fotovoltaico.
• Cubra los módulos fotovoltaicos.
• Siga todas las indicaciones de seguridad del fabricante de los módulos.
• Desconecte el Sunny Central.
¡PRECAUCIÓN!
Daños en el Sunny Central o en el generador fotovoltaico debido a un cableado
de CC defectuoso.
• Es obligatorio realizar la conexión de las líneas de CC según el esquema de
conexiones adjunto.
¡PRECAUCIÓN!
Merma del funcionamiento debido a una rigidez dieléctrica demasiado baja o a
una mala estanqueidad.
• Diseñe las líneas de CC de manera que sean suficientemente resistentes a la tensión.
• Tienda las líneas de CC contra toma a tierra accidental y cortocircuito.
• Todas las entradas de cables deben sellarse herméticamente. De esta manera se
evita que se aspire aire de ventilación sin pasar por los filtros de las entradas de aire.
