SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SCxxxHE-IES104432 53

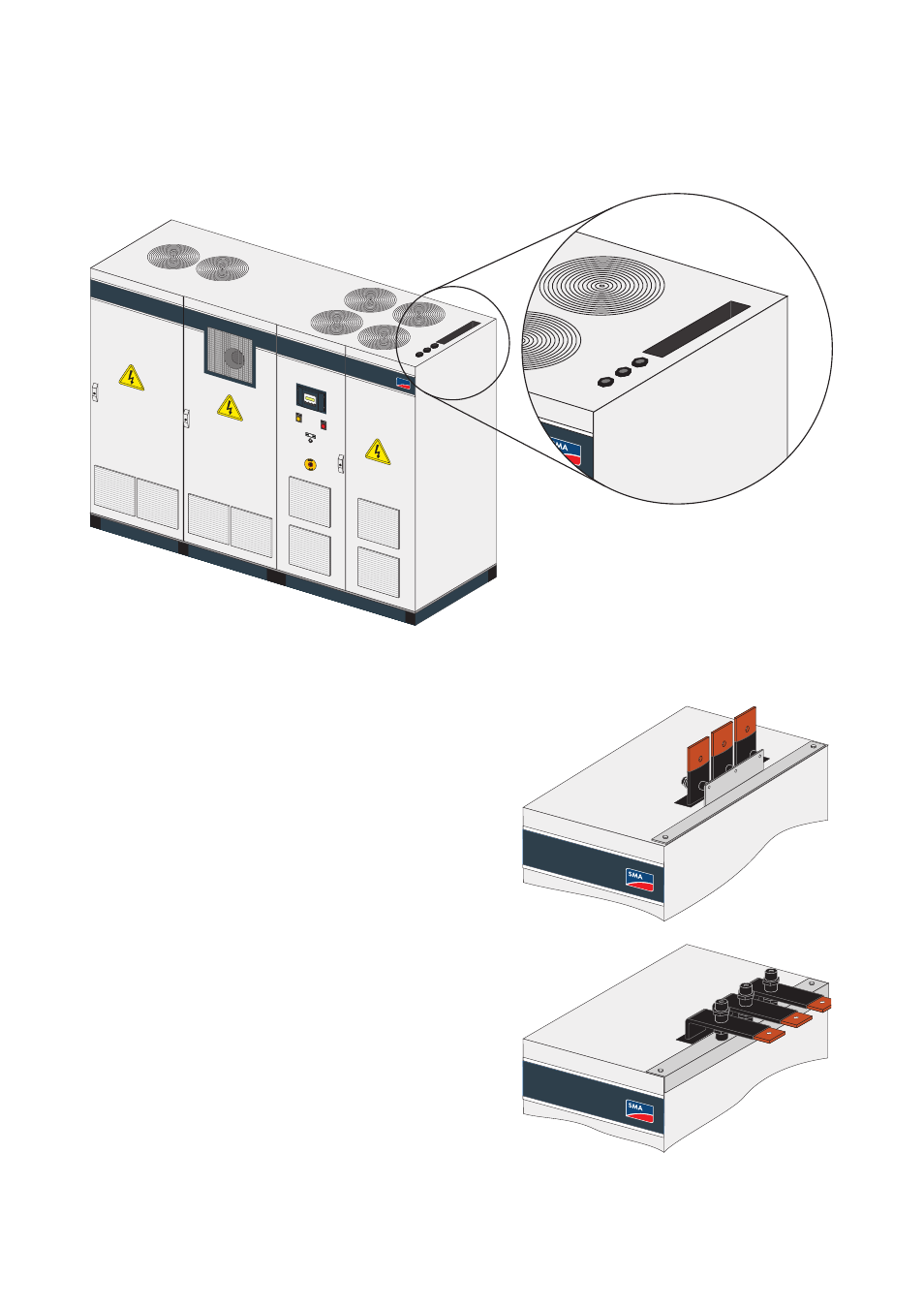

6.2 Conectar la red CA
La conexión CA se realiza en rieles de cobre en el exterior sobre el tejado del Sunny Central.
La conexión puede realizarse de cinco maneras distintas:
Variante 13/0
En este caso, la conexión se realiza en tres rieles de cobre
rectos.
Variante 13/1
En este caso, la conexión se realiza en tres rieles de cobre
en forma de L.
