Conexiones externas SMA Solar Technology AG
74 SCxxxHE-IES104432 Instrucciones de instalación
6.5.2 Conexión del autoabastecimiento interno
Cableado del autoabastecimiento
El transformador de autoabastecimiento se conectará del lado primario directamente detrás del
seccionador de ruptura de carga en los rieles de cobre incluidos en la entrega. La conexión y la
preparación de los rieles de cobre se describe a continuación.

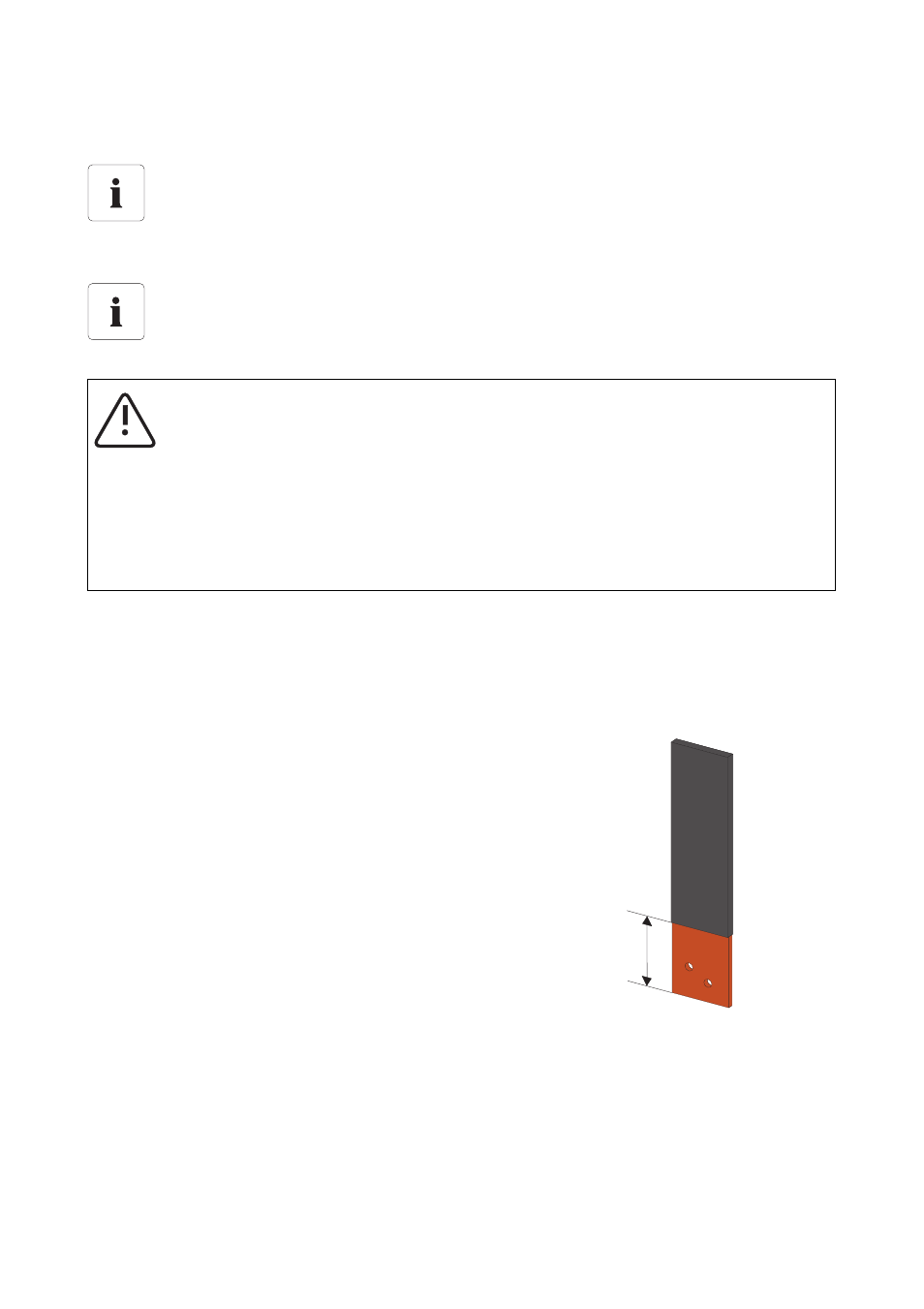

1. Pelar a una longitud de 120 mm el extremo inferior
de los tres rieles de cobre que se introduce en el
seccionador de carga para la conexión de CA.
Componentes necesarios
Para el autoabastecimiento interno se requiere un transformador de autoabastecimiento,
el cableado adecuado, así como un juego de tornillos adecuado. Estos componentes
pueden solicitarse a SMA Solar Technology AG.
Realización del autoabastecimiento interno
Es obligatorio realizar la conexión del autoabastecimiento según el esquema de
conexiones adjunto.
¡ADVERTENCIA!
¡Peligro de muerte por quemaduras y electrocución al tocar componentes bajo
tensión!
• No toque los componentes bajo tensión del Sunny Central ni los de la red pública o
la red de baja tensión.
• Observe todas las disposiciones de seguridad aplicables.
• Realice los trabajos solo con el equipo desconectado y sin tensión.
120mm
