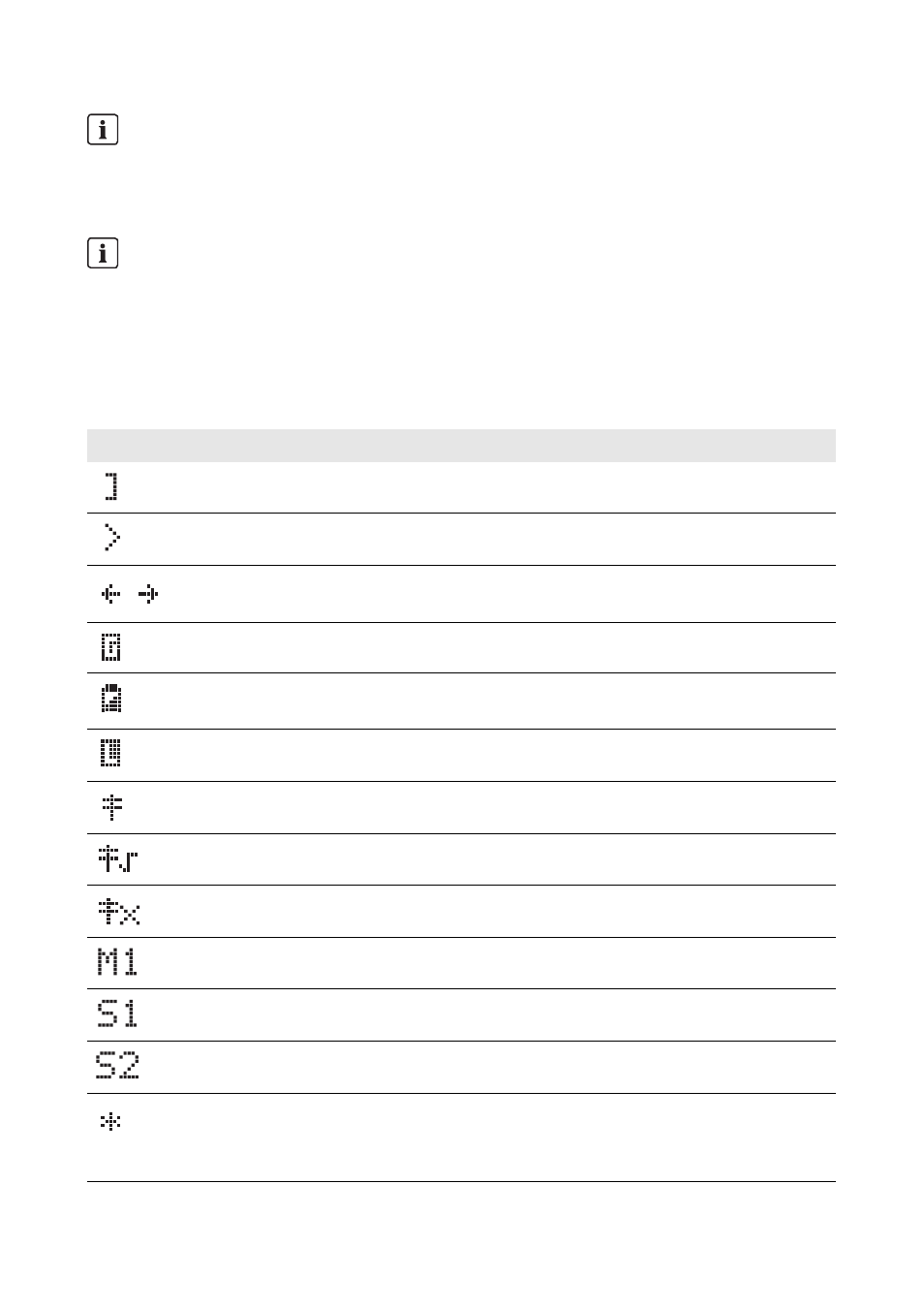

Significado de los símbolos que aparecen en la pantalla de inicio:
Indicación de valores según la situación
La pantalla solo muestra los valores que son relevantes para el estado actual del sistema. Si no
hay ningún generador conectado, no aparecen en la pantalla valores asociados con el
generador.
Indicaciones en los equipos esclavos
La línea superior de la pantalla del equipo esclavo contiene una barra indicadora con la
potencia de salida o de carga. La línea inferior de la pantalla muestra la asignación de los
equipos (por ejemplo, S1 para el esclavo 1) y, en su caso, el estado de las fuentes externas
(*puede ver una descripción más arriba), así como el estado de los relés.
Símbolo Significado
Potencia nominal
Carga nominal excedida
Dirección de flujo de energía entre el lado del generador, la batería y el lado de
carga
El lado del generador (generador/red) está conectado.
Batería
Lado de carga (carga/inversor Sunny Boy)
Poste de electricidad
El Sunny Island trabaja con los límites de la red.
El Sunny Island trabaja con los límites del generador.
El Sunny Island está configurado como maestro.
El Sunny Island está configurado como esclavo 1.
El Sunny Island está configurado como esclavo 2.
Estado de la fuente externa:
La tensión y la frecuencia del generador/de la red pública se encuentran dentro
de los límites configurados.
