6 Conexión eléctrica SMA America, LLC
48 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento

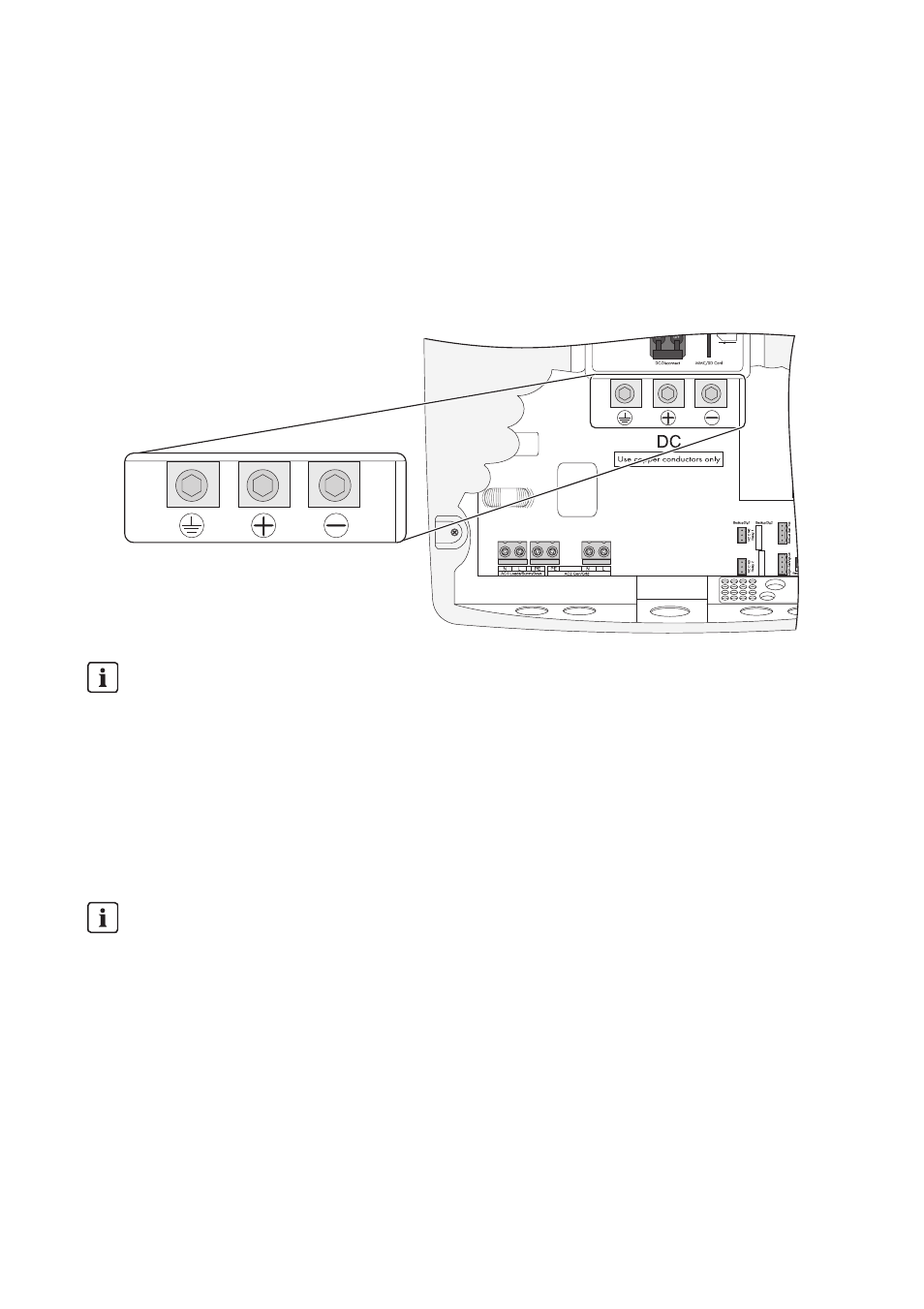

Instalación de la conexión de CC
1. Introduzca el cable de CC positivo a través del conducto para cables desde el cuadro de
distribución a la carcasa del inversor Sunny Island.
2. Introduzca el cable de CC negativo a través del conducto para cables desde el cuadro de
distribución a la carcasa del inversor Sunny Island.
3. Retire el revestimiento.
4. Pele los cables de CC.
5. Inserte el conductor de CC negativo en el borne de “CC–” y apriete el tornillo de fijación con
un par de 21 ft-lb (28 Nm). Utilice una llave Allen de 8 mm.
6. Inserte el conductor de CC positivo en el borne de “CC+” y apriete el tornillo de fijación con
un par de 21 ft-lb (28 Nm). Utilice una llave Allen de 8 mm.
Área de conexión de CC
Las áreas entre el conductor pelado y el área de conexión deben estar limpias. Así se reduce
la resistencia de contacto y un posible calentamiento de los puntos de apriete.
El Sunny Island tiene una conexión de CC para un máximo de 3/0 AWG para CC+, CC– y PE.
Cable de CC
No conecte otros componentes a los cables de CC. Cualquier otro componente se debe
conectar por medio de otros cables directamente a la batería.
