SMA America, LLC 6 Conexión eléctrica
Instrucciones de funcionamiento SI4548-6048-US-BE-es-20 55
Conexión del sensor de temperatura de la batería
1. Perfore un punto adecuado en el manguito protector con un objeto puntiagudo.
2. Introduzca los conductores con las virolas en el Sunny Island desde el exterior a través del
orificio.

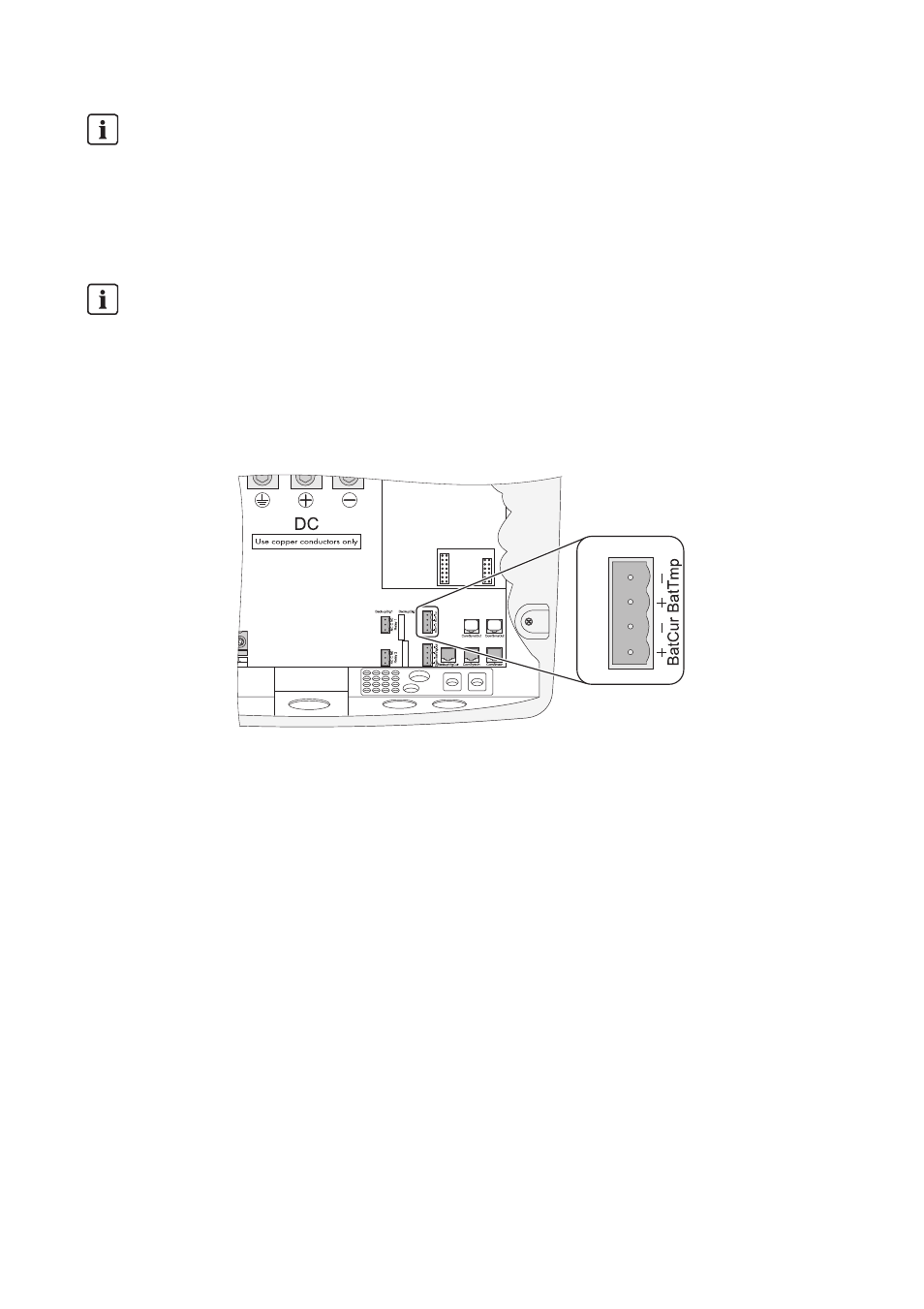

3. Conecte los conductores según corresponda al borne “BatTmp” de los bornes tetrapolares
incluidos en la entrega.
4. Apriete los bornes (par de apriete: 5 in-lb ... 7 in-lb [0,56 Nm ... 0,79 Nm]).
5. Inserte el borne tetrapolar en la hembrilla “BatTmp” del Sunny Island.
6. Fije el sensor de temperatura de la batería en la parte externa de una de las celdas de la
batería. Escoja un punto que se encuentre entre dos celdas y en el área central del banco de
baterías. En este punto, la generación de calor durante el funcionamiento es la más alta.
Sensor de temperatura de la batería en un clúster
Todos los Sunny Island incluyen un sensor de temperatura de la batería en la entrega. Para un
clúster se necesita solo un sensor de temperatura de la batería. Conecte el termistor al maestro
del clúster.
Polaridad de los conductores
La polaridad de ambos conductores no es relevante para el funcionamiento del sensor de
temperatura de la batería.
