1. Monte el equipo de recambio (consulte el capítulo 5, página 19) y lleve a cabo la conexión
eléctrica (consulte el capítulo 6, página 25).
2. Si las hay, monte las interfaces en el equipo de recambio y conéctelas (consulte las
instrucciones de la interfaz).
3. Si en la tapa superior del equipo de recambio se encuentra un adhesivo con “tapa de
transporte”, cambie la tapa de la carcasa superior del equipo de recambio con la tapa de la
carcasa superior del inversor averiado.
Peligro de muerte por altas tensiones
Espere 20 minutos antes de abrir la tapa superior de la carcasa para que puedan descargarse
las tensiones residuales.
• Afloje los tornillos de la tapa superior de la carcasa con una llave Allen (ancho 4) y
retire la tapa.
• Coloque la tapa superior de la carcasa con los seis tornillos y las arandelas de cierre
sobre la carcasa y atorníllela con una llave Allen (ancho 4) siguiendo el orden de 1 a 6
(par de apriete: 6 Nm ± 0,3 Nm).
4. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Utilice la tapa
de la carcasa del inversor averiado si en la tapa de la carcasa del equipo de recambio se
encuentra un adhesivo con “tapa de transporte”. Los tornillos deben sobresalir de la tapa
inferior de la carcasa.

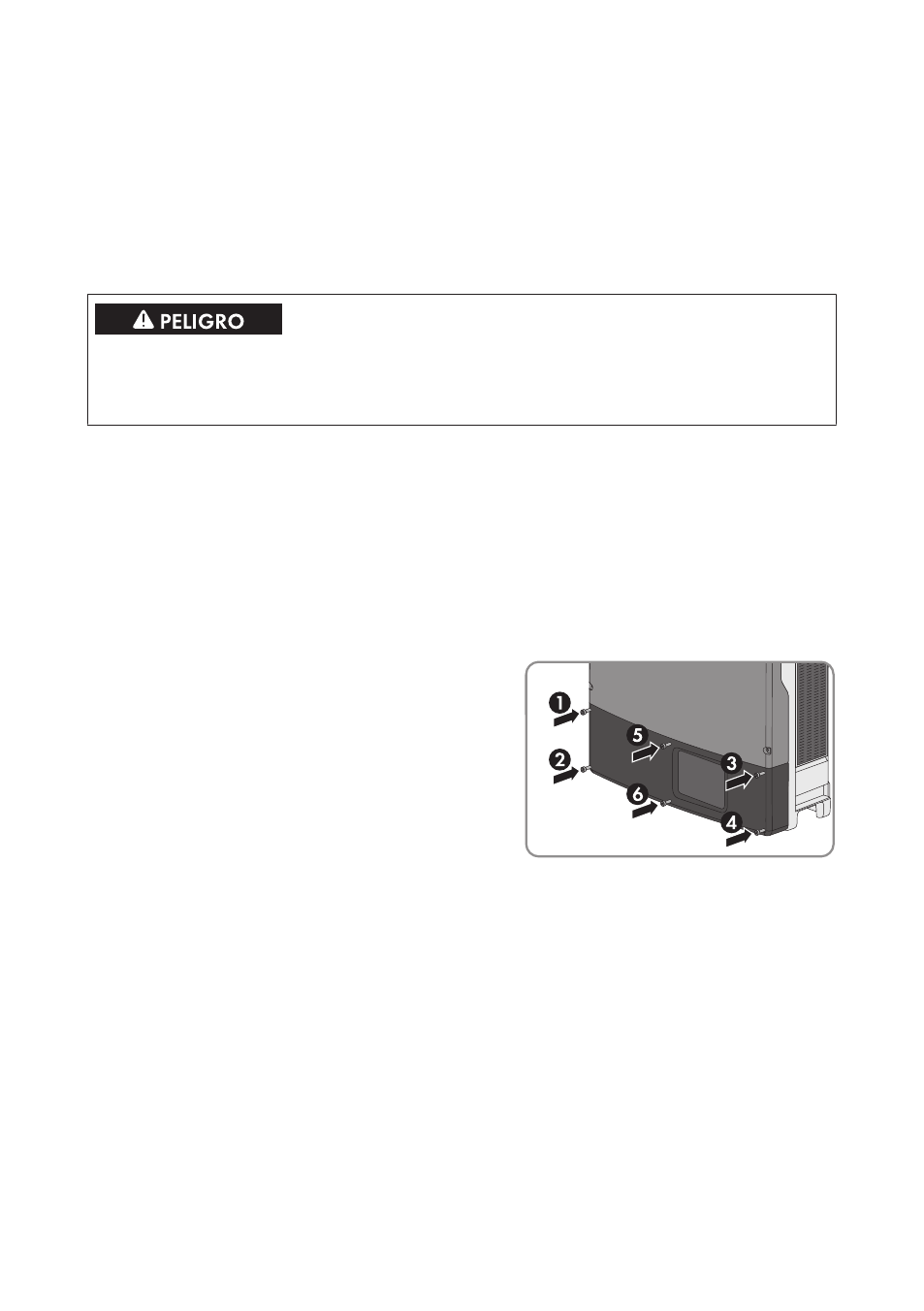

5. Apriete los seis tornillos de la tapa de la carcasa
inferior con una llave Allen (ancho 3) siguiendo
el orden de 1 a 6 (par de apriete: 2,0 Nm ±
0,3 Nm). Mantenga este orden para que la
tapa de la carcasa quede bien atornillada y la
carcasa correctamente estanqueizada.
Consejo: Si se caen los tornillos de la tapa
inferior de la carcasa, introduzca el tornillo
largo en el orificio inferior central y los cinco
tornillos cortos restantes en el resto de orificios.
6. Ponga en funcionamiento el equipo de recambio (consulte el capítulo 7, página 37). Vuelva a
montar el interruptor-seccionador de potencia de CC del inversor averiado en el equipo de
recambio.
7. Configure el equipo de recambio (consulte el capítulo 8, página 38).
8. Sustituya el equipo de recambio del producto de comunicación.
Envío del inversor averiado
1. En su caso, coloque la tapa superior de la carcasa con los seis tornillos y las arandelas de
cierre sobre la carcasa y atorníllela con una llave Allen (ancho 4) siguiendo el orden de 1 a
6 (par de apriete: 6 Nm ± 0,3 Nm).
2. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Los tornillos
deben sobresalir de la tapa inferior de la carcasa.
