6.2 Vista general del área de conexión
6.2.1 Vista inferior

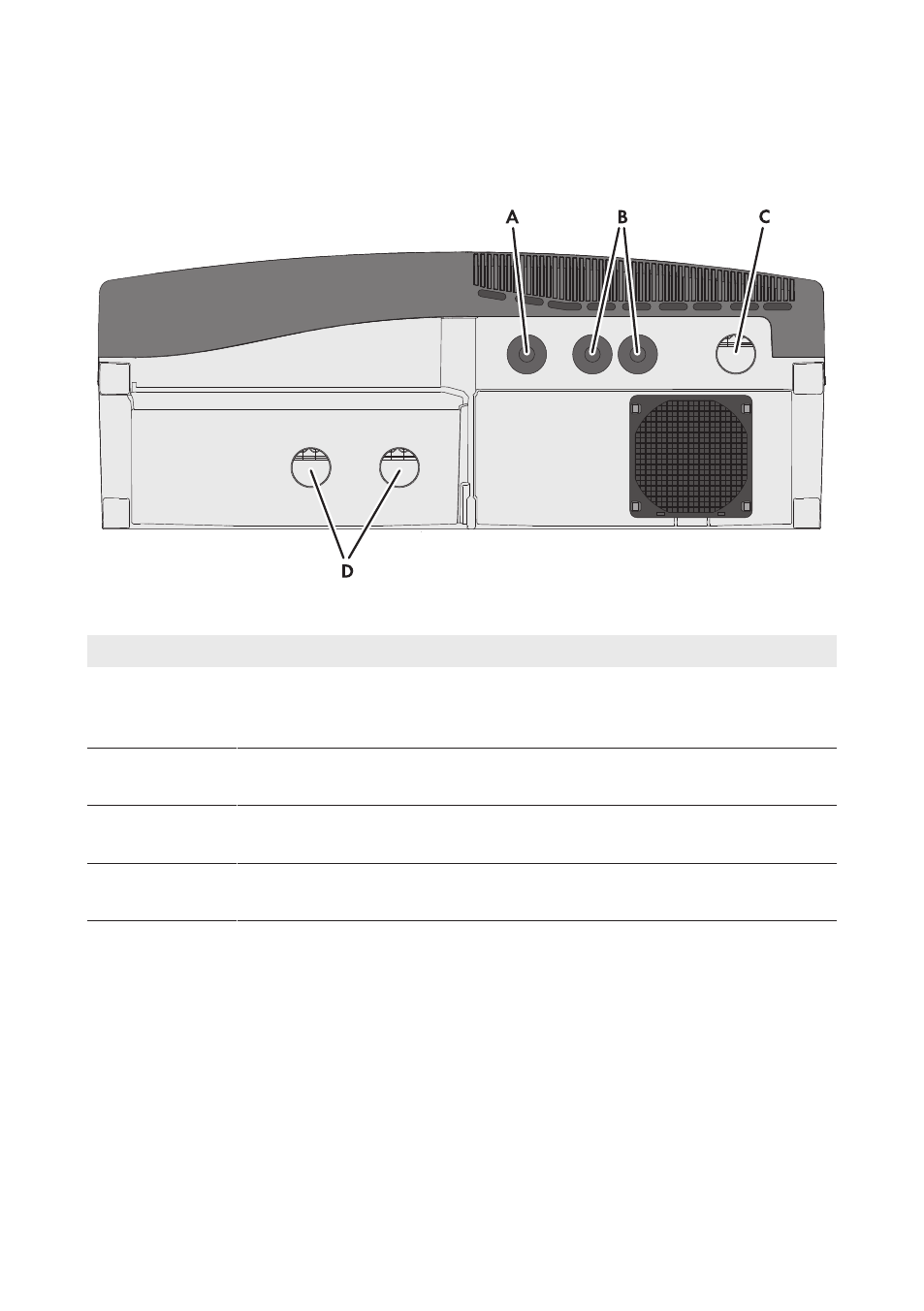

Imagen 5: Aberturas en la carcasa en la parte inferior del inversor
Posición Denominación
A Abertura en la carcasa con tapón obturador para la conexión del sistema de
comunicación
(diámetro: 27,8 mm … 28,0 mm (1,09 in … 1,1 in))
B Abertura en la carcasa con tapón obturador para la conexión ethernet
(diámetro: 27,8 mm … 28,0 mm (1,09 in … 1,1 in))
C Abertura en la carcasa para la conexión de CA
(diámetro: 34,5 mm … 34,7 mm (1,36 in … 1,37 in))
D Aberturas en la carcasa para la conexión de CC
(diámetro: 34,5 mm … 34,7 mm (1,36 in … 1,37 in))
