Procedimiento:
1.
Peligro de muerte por altas tensiones
• Desconecte el inversor de la tensión (consulte el capítulo 9, página 41).
2. Mida las tensiones:
• Mida la tensión entre el polo positivo y el potencial de tierra (PE).
• Mida la tensión entre el polo negativo y el potencial de tierra (PE).
• Mida la tensión entre el polo positivo y el polo negativo.
Si se obtienen los siguientes resultados a la vez, hay un fallo a tierra en la planta
fotovoltaica:
☑ Todas las tensiones medidas son estables.
☑ La suma de las dos tensiones contra el potencial de tierra coincide más o menos con
la tensión entre el polo positivo y el polo negativo.
• Si existe un fallo a tierra, localícelo por medio de la relación de las dos tensiones
medidas y elimínelo.

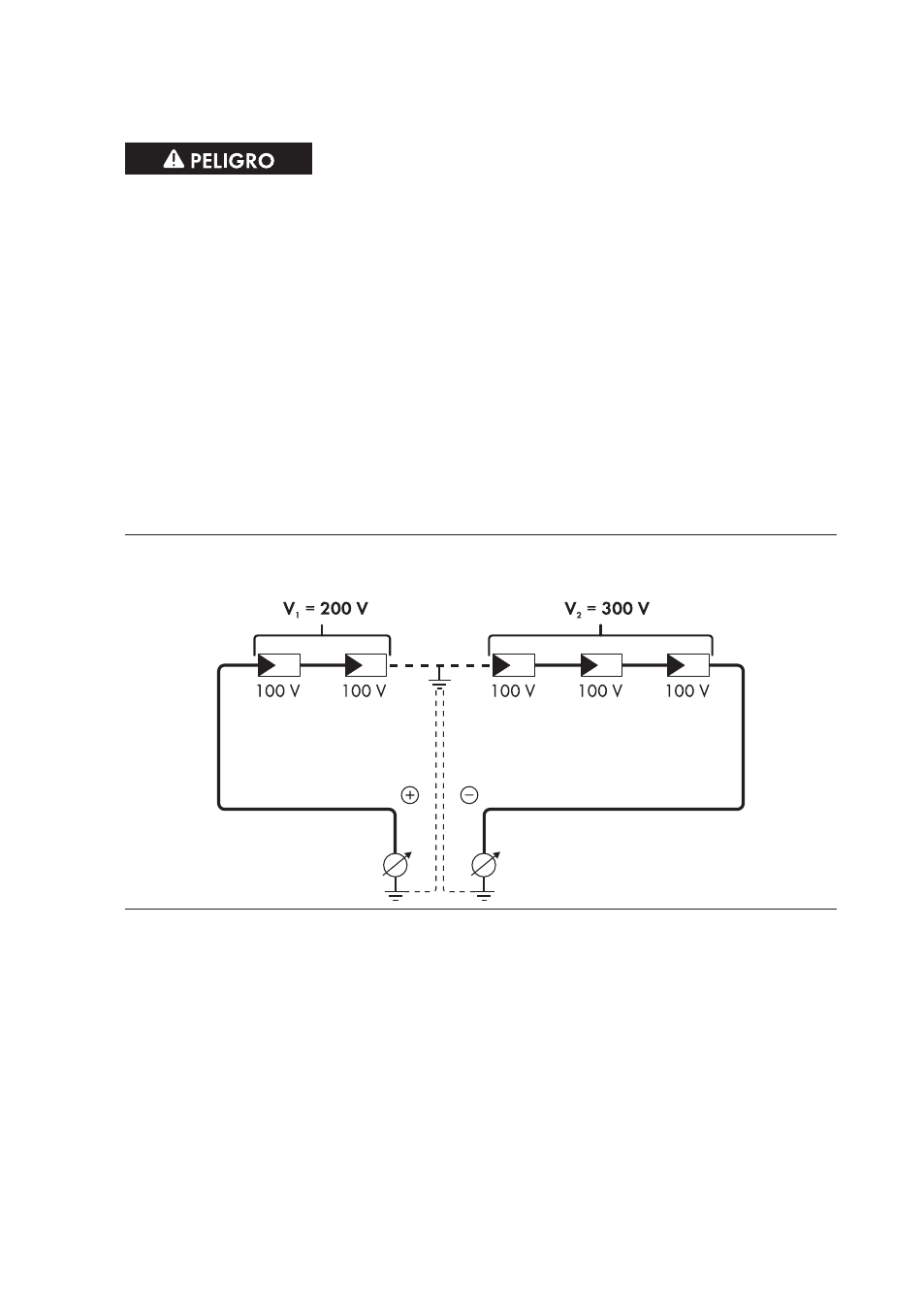

Ejemplo: Ubicación del fallo a tierra
Este ejemplo muestra un fallo a tierra entre el segundo y el tercer módulo fotovoltaico.
3. Si no puede medirse claramente un fallo a tierra y el aviso continúa mostrándose, lleve a
cabo una medición de la resistencia del aislamiento.
4. Conecte de nuevo los strings sin fallo a tierra al inversor y vuelva a ponerlo en funcionamiento
(consulte el capítulo 11, página 63).
Comprobación mediante medición de la resistencia del aislamiento
Si la medición de la tensión no ofrece indicación alguna sobre la existencia de un fallo a tierra, la
medición de la resistencia del aislamiento puede dar resultados más precisos.
Equipos requeridos:
☐ Dispositivo adecuado para una desconexión y una puesta en cortocircuito seguras
☐ Equipo de medición de la resistencia del aislamiento
