7 Puesta en marcha del inversor
Requisitos:
☐ El disyuntor debe estar correctamente dimensionado.
☐ Debe haber disponible un medio de desconexión del inversor del generador fotovoltaico.
☐ El inversor debe estar correctamente montado y cerrado.
☐ Todos los cables deben estar correctamente conectados a los bornes.
☐ Las aberturas para la conexión de CC en en la carcasa del inversor que no se utilicen deben
cerrarse con tapones obturadores con certificación UL de tipo 3R.
☐ Las aberturas para la conexión ethernet o para la conexión del sistema de comunicación en
la carcasa del inversor que no se utilicen deben cerrarse de manera estanca. Para ello
pueden utilizarse los tapones obturadores incorporados de fábrica.
Procedimiento:
1. Asegúrese de que el cable de CA esté tendido de forma que no sufra daños por la pared
divisoria de la tapa inferior de la carcasa.

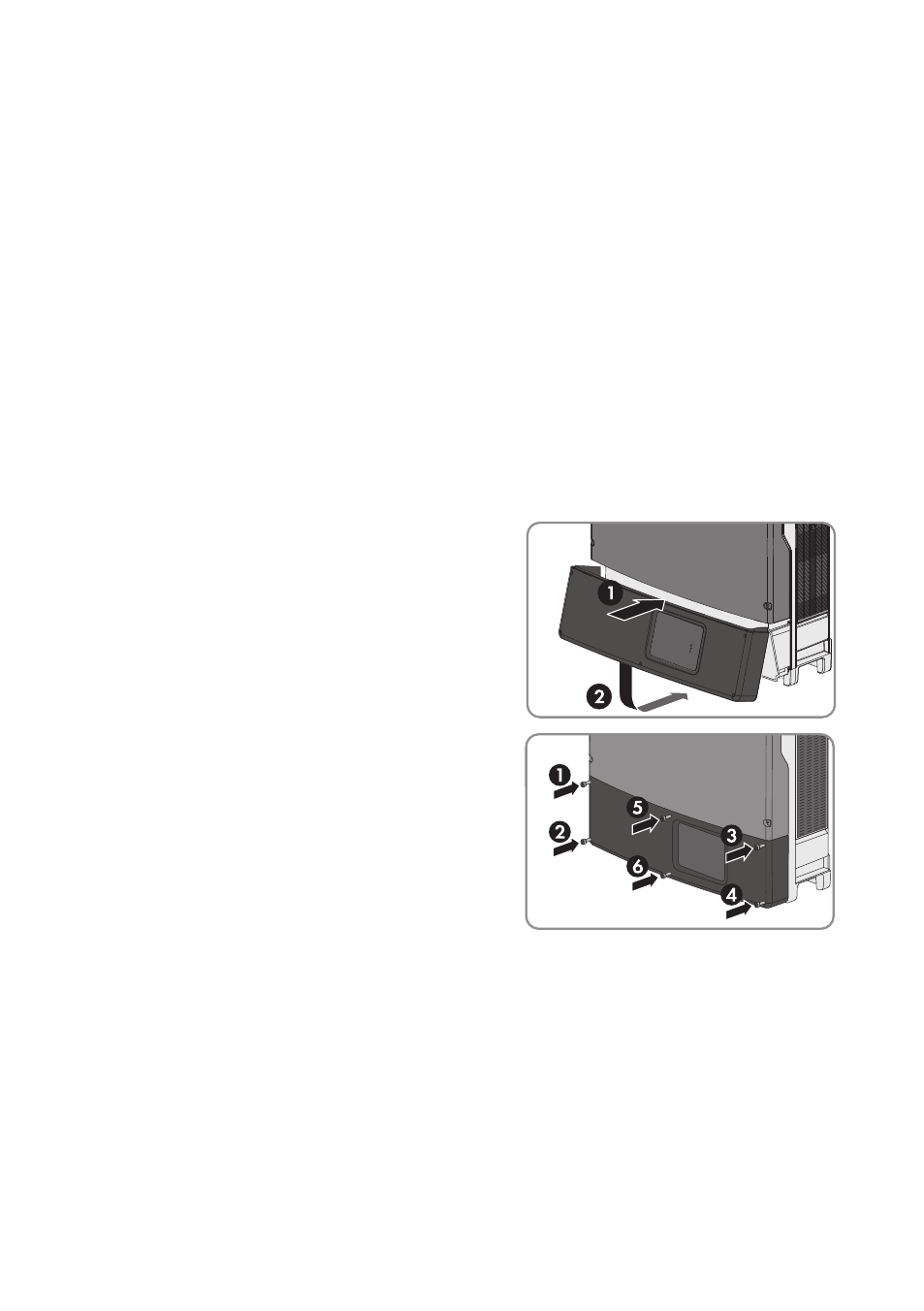

2. Coloque desde arriba la tapa inferior de la
carcasa y pliéguela hacia abajo. Los tornillos
deben sobresalir de la tapa inferior de la
carcasa.
3. Apriete los seis tornillos con una llave Allen
(ancho 3) siguiendo el orden de 1 a 6 (par de
apriete: 2,0 Nm (17,7 in-lb)).
4. Conecte todos los seccionadores de CC entre el inversor y el generador fotovoltaico.
5. Conecte el disyuntor y todos los seccionadores de CA.
☑ El led verde está encendido. Se inicia el funcionamiento de inyección.
✖ ¿El led verde parpadea?
La tensión de entrada de CC aún es demasiado baja.
• Cuando la tensión de entrada de CC sea suficiente, se iniciará el funcionamiento de
inyección.
✖ ¿Está encendido el led rojo?
Es probable que se haya producido un error.
• Resuelva el fallo (consulte el capítulo 10 “Localización de fallos”, página 43).
