12.4 FUNCTION TCPM (opción de sof
tw
a
re
2)
12.4 FUNCTION TCPM (opción de
software 2)
Función

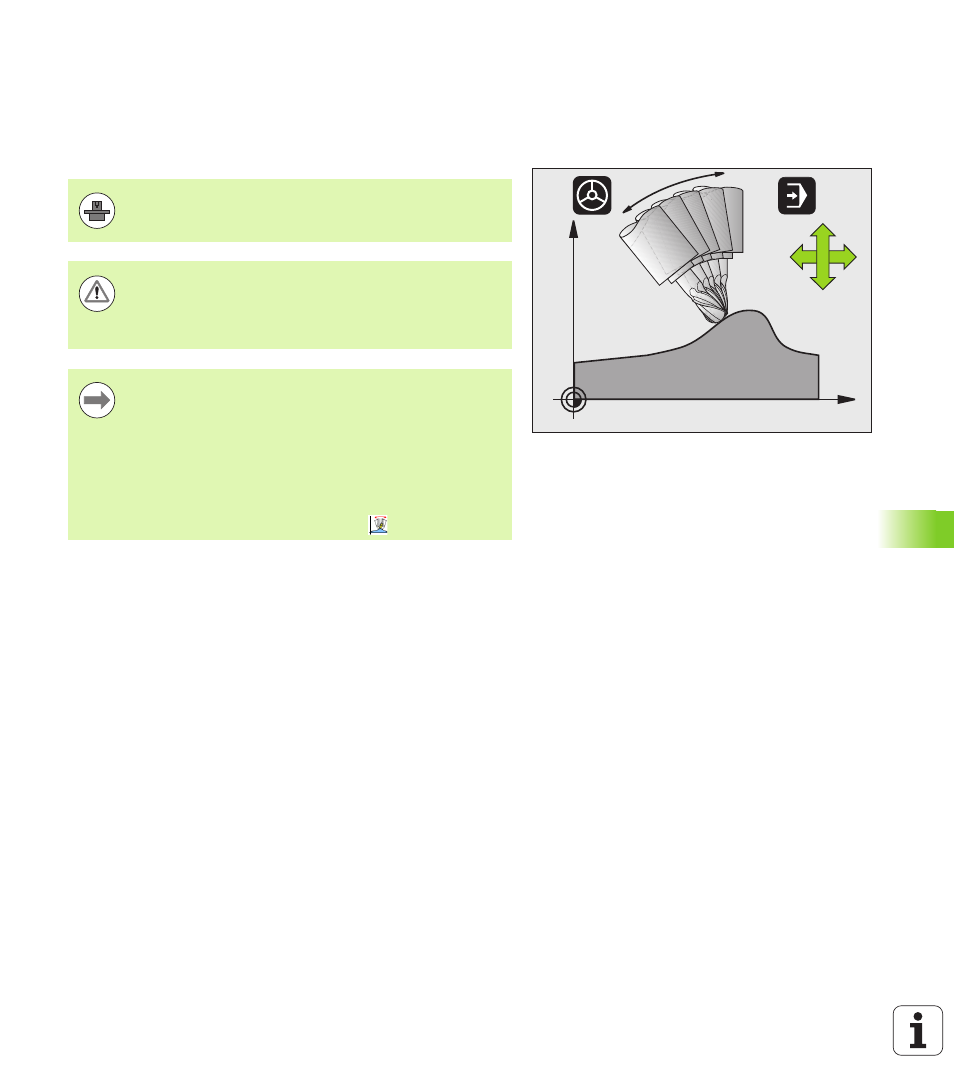

FUNCTION TCPM es una actualización de la función M128 con la que se
puede determinar el comportamiento del TNC en el posicionamiento
de ejes giratorios. Al contrario de M128 con la FUNCTION TCPM se puede
definir la forma de actuación de diferentes funcionalidades:
 Forma de actuación del avance programado: F TCP / F CONT
 Interpretación de las coordenadas programadas de eje de giro en el
programa NC: AXIS POS / AXIS SPAT
 Forma de interpolación entre la posición de inicio y final: PATHCTRL
AXIS
/ PATHCTRL VECTOR
X
Z
B
Z
X
La geometría de la máquina debe estar determinada por el
fabricante de la máquina en los parámetros de la máquina
o en tablas cinemáticas.
En ejes basculantes con dentado Hirth:
Sólo modificar la posición del eje basculante después de
que se haya liberado la herramienta. De lo contrario se
puede perjudicar el contorno al salir del dentado.
Retroceder antes de los posicionamientos con M91 o M92:
FUNCTION TCPM
.
Para evitar daños en el contorno, con la FUNCTION TCPM
sólo se puede emplear una fresa esférica.
La longitud de la herramienta debe referirse al centro de la
esfera de la fresa esférica.
Cuando está activada FUNCTION TCPM, el TNC indica en la
visualización de posición el símbolo
.
