HEIDENHAIN iTNC 530 495
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
12.2 La función PLANE: inclinación del
plano de mecanizado (opción de
software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede definir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes
basculantes que estén habilitados realmente en la máquina. Se
dispone de las siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser indicadas por el constructor de la máquina!
Todas las funciones PLANE, a excepción de PLANE AXIAL, se
pueden utilizar únicamente con el eje Z de la herramienta.
La función PLANE se puede ajustar básicamente sólo en
una máquina que disponga al menos de dos ejes giratorios
(mesa y/o cabezal). Excepción: también se puede utilizar la
función PLANE AXIAL cuando en su máquina solamente
exista o esté activo un único eje giratorio.

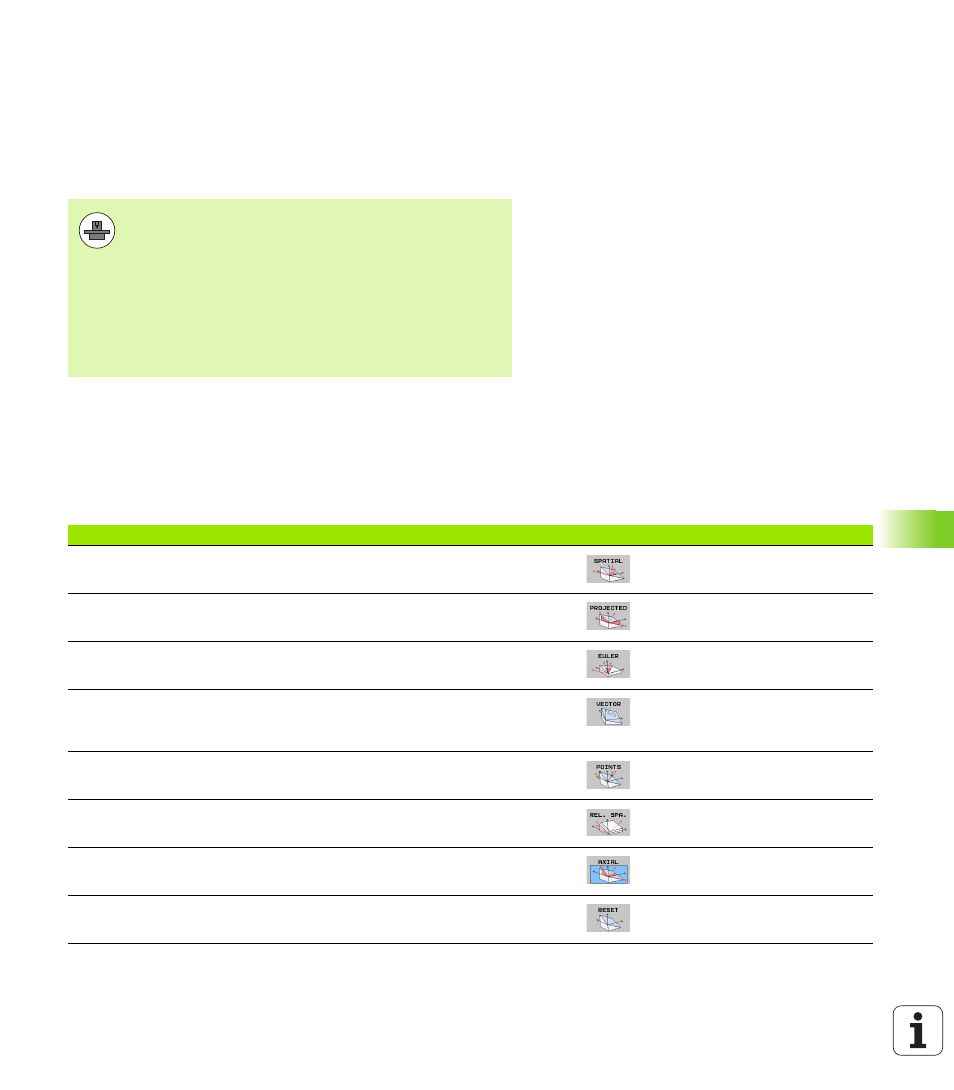

Función Parámetros indispensables Softkey Página
SPATIAL Tres ángulos espaciales SPA, SPB, SPC Página 499
PROJECTED Dos ángulos de proyección PROPR y PROMIN asi como
un ángulo de rotación ROT Página 501
EULER Tres ángulos Euler: precisión (EULPR), nutación
(EULNU) y rotación (EULROT), Página 503
VECTOR Vector de normales para la definición del plano y
vector de base para la definición de la dirección del
eje inclinado X Página 505
POINTS Coordenadas de tres puntos cualquiera del plano a
inclinar Página 507
RELATIV Único ángulo espacial con efecto incremental Página 509
AXIAL Hasta tres ángulos de eje absolutos o
incrementales A, B, C Página 510
RESET Cancelar la función PLANE Página 498
