222 Programación: Programar contornos
6.1 Mo
vimient
o
s de la her
ramienta
6.1 Movimientos de la herramienta
Funciones de trayectoria

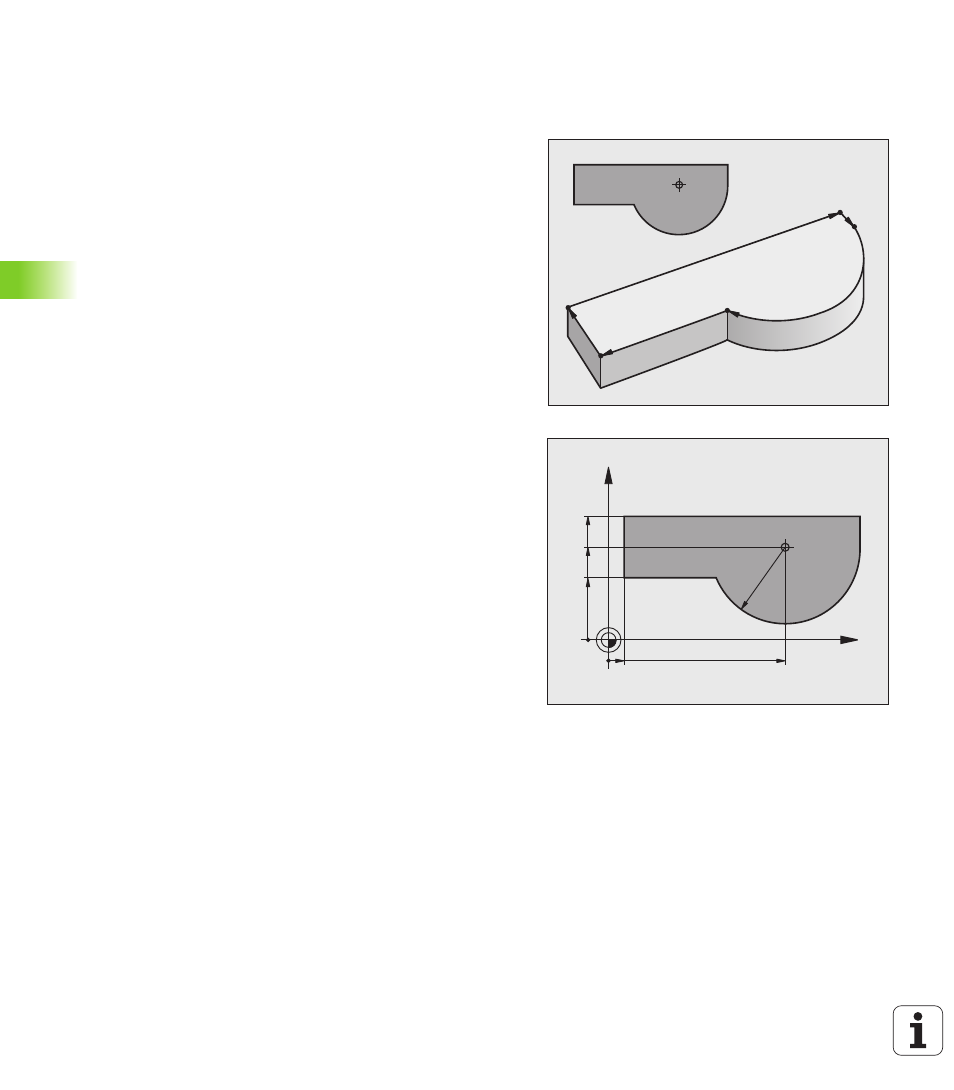

El contorno de una pieza se compone normalmente de varias
trayectorias como rectas y arcos de círculo. Con las funciones de
trayectoria se programan los movimientos de la herramienta para
rectas y arcos de círculo.
Programación libre de contornos FK
Cuando no existe un plano acotado y las indicaciones de las medidas
en el programa NC están incompletas, el contorno de la pieza se
programa con la programación libre de contornos. El TNC calcula las
indicaciones que faltan.
Con la programación FK también se programan movimientos de la
herramienta según rectas y arcos de círculo.
Funciones auxiliares M
Con las funciones auxiliares del TNC se controla
 la ejecución del programa, p.ej. una interrupción de la ejecución
 las funciones de la máquina, como la conexión y desconexión del
giro del cabezal y el refrigerante
 en el comportamiento de la herramienta en la trayectoria
Subprogramas y repeticiones parciales de un
programa
Los pasos de mecanizado que se repiten, sólo se introducen una vez
como subprogramas o repeticiones parciales de un programa. Si se
quiere ejecutar una parte del programa sólo bajo determinadas
condiciones, dichos pasos de mecanizado también se determinan en
un subprograma. Además un programa de mecanizado puede llamar a
otro programa y ejecutarlo.
La programación con subprogramas y repeticiones parciales de un
programa se describe en el capítulo 8.
Programación con parámetros Q
En el programa de mecanizado se sustituyen los valores numéricos
por parámetros Q. A un parámetro Q se le asigna un valor numérico
en otra posición. Con parámetros Q se pueden programar funciones
matemáticas, que controlen la ejecución del programa o describan un
contorno.
Además, con la ayuda de la programación de parámetros Q también
se pueden realizar mediciones durante la ejecución del programa con
un sistema de palpación.
La programación con parámetros Q se describe en el capítulo 9.
L
L
L CC
C
X
Y
R40
115 10
80
60
40
CC
