436 Ciclos de palpación: Controlar las piezas automáticamente
16.8 MEDICION RECT
ANGUL
O EXTERNO (ciclo 424, DIN/ISO:
G424)
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1:Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
U Cota máxima longitud lado 1 Q284: Longitud
máxima admisible de la isla. Campo de introducción 0
a 99999.9999
U Cota mínima longitud lado 1 Q285: Longitud mínima
admisible de la isla. Campo de introducción 0 a
99999.9999
U Cota máxima longitud lado 2 Q286: Ancho máximo
admisible de la isla. Campo de introducción 0 a
99999.9999
U Cota mínima longitud lado 2 Q287: Anchura mínima
admisible de la isla. Campo de introducción 0 a
99999.9999
U Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado. Campo de introducción 0 hasta
99999,9999
U Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 hasta
99999,9999
X
Y

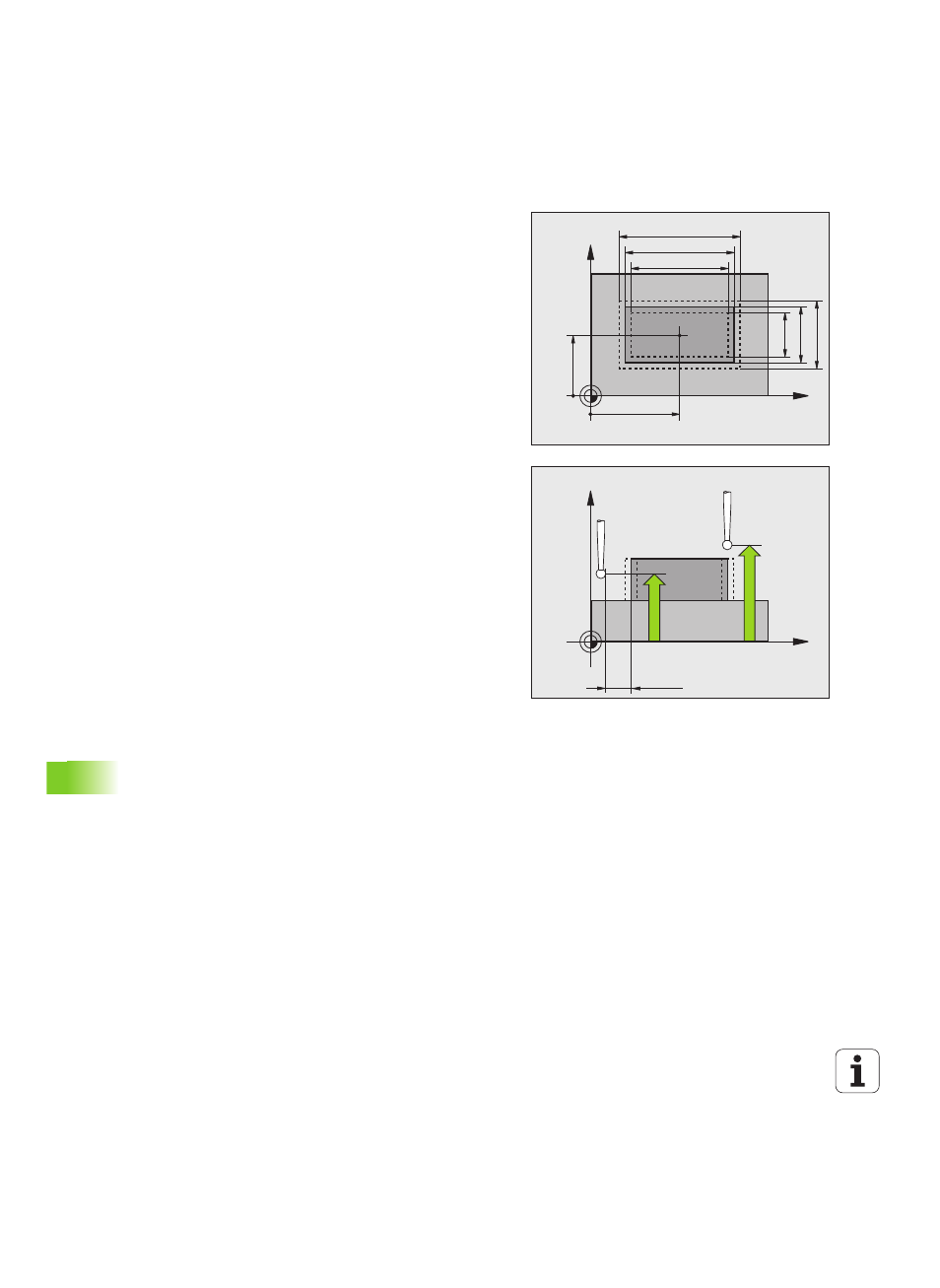

Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
