HEIDENHAIN iTNC 530 121
4.6 FRESADO DE R
O
SCA (ciclo 262, DIN/ISO: G262)

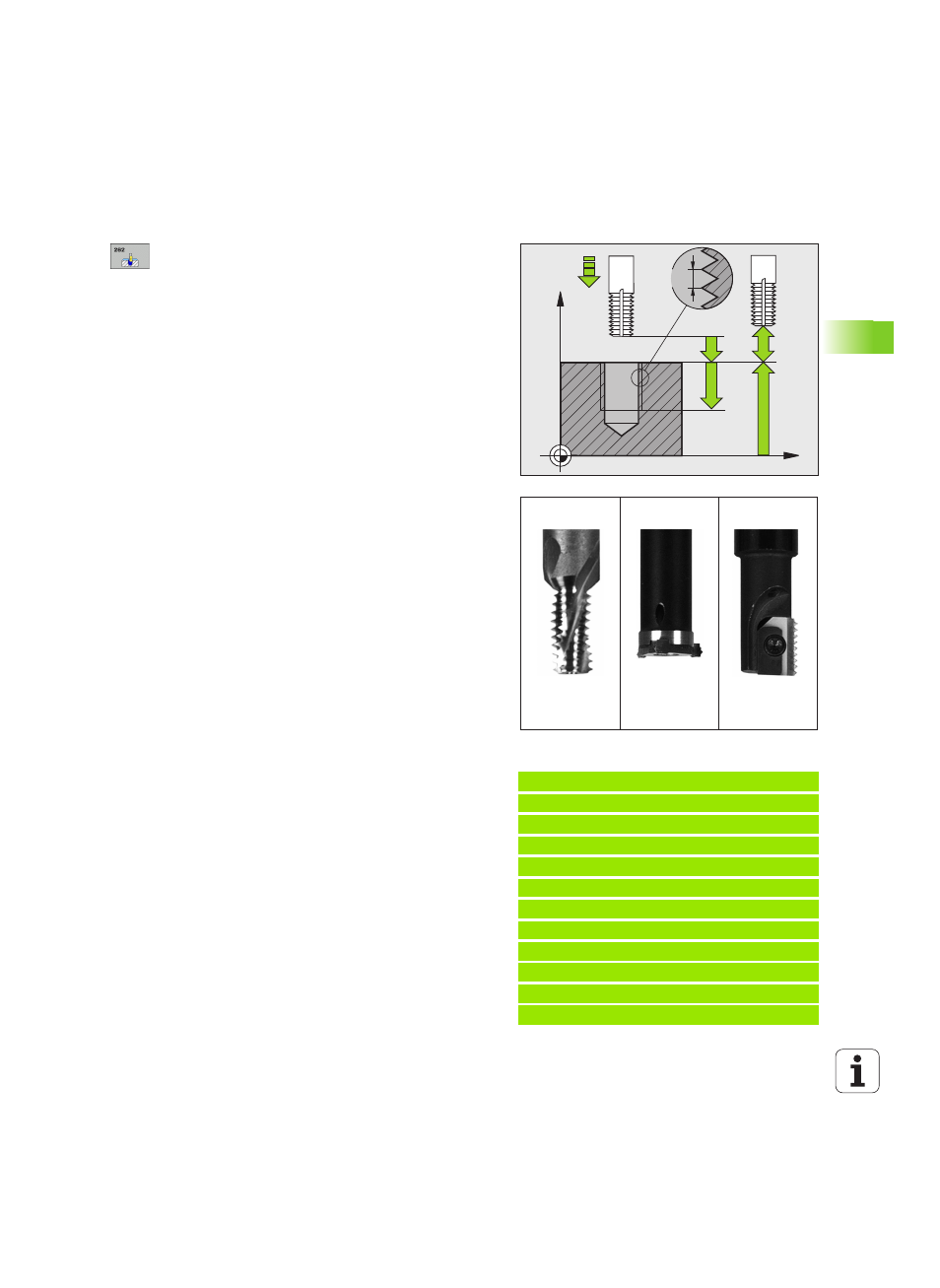

Parámetros de ciclo
U Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 hasta 99999,9999
U Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
U Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 hasta
99999,9999
U Roscas por paso Q355: número de roscas en los que
se deplaza la herramienta:
0 = una hélice de 360º a la profundidad de la rosca
1 = hélice continua en toda la longitud de la rosca
>1 = varias trayectorias helicoidales con
desplazamientos de ida y vuelta, entre los cuales el
TNC desplaza la herramienta a Q355 multiplicado por
el paso. Campo de introducción 0 a 99999
U Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
U Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 a 99999.9999
alternativo PREDEF
U Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 hasta
99999,9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999,9999 alternativo PREDEF
U Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO
U Avance fresado Q512: Velocidad de desplazamiento
de la hta. durante la entrada en la rosca en mm/min.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
Ejemplo: Bloques NC
25 CYCL DEF 262 FRESADO DE ROSCA
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-20 ;PROFUNDIDAD DE ROSCA
Q355=0 ;REPASAR
Q253=750 ;AVANCE DE PREPOSICIONAMIENTO
Q351=+1 ;TIPO DE FRESADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q207=500 ;AVANCE DE FRESADO
Q512=50 ;APROXIMAR AVANCE
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
