252 Ciclos de mecanizado: Cajera de contorno con fórmula de contorno
9.1 Ciclos SL con fór
m
ulas de cont
or
no complejas

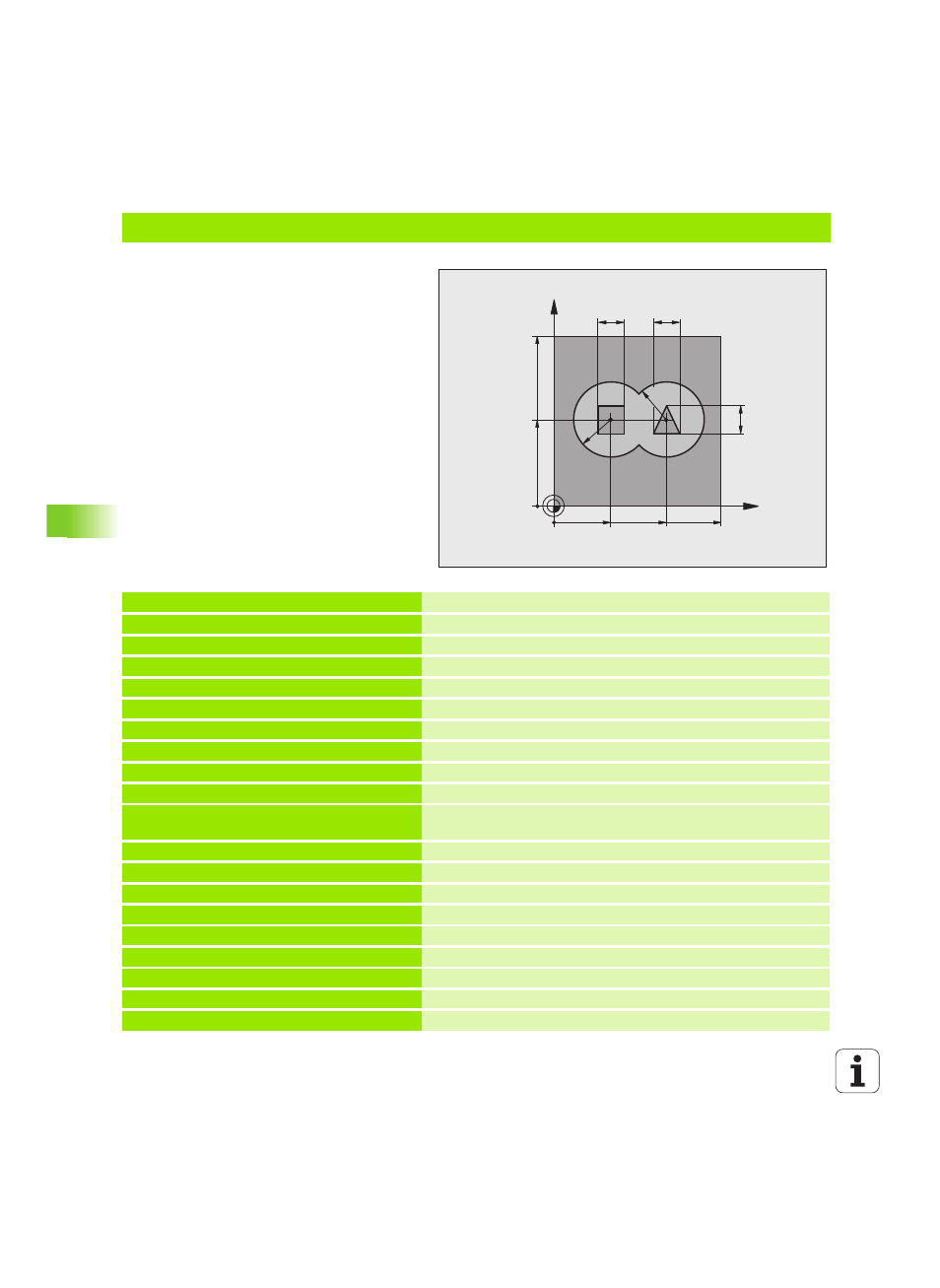

Ejemplo: desbastar y acabar contornos superpuestos con fórmula de contorno
0 BEGIN PGM CONTORNO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5 Definición de herramienta con fresa de desbaste
4 TOOL DEF 2 L+0 R+3 Definición de herramienta con fresa de acabado
5 TOOL CALL 1 Z S2500 Llamada de herramienta con fresa de desbaste
6 L Z+250 R0 FMAX Retirar la herramienta
7 SEL CONTOUR “MODELO“ Fijar programa de definición de contorno
8 CYCL DEF 20 DATOS DEL CONTORNO Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0.5 ;SOBREMEDIDA LATERAL
Q4=+0,5 ;SOBREMEDIDA EN PROFUNDIDAD
Q5=+0 ;COORDENADA SUPERFICIE
Q6=2 ;DISTANCIA DE SEGURIDAD
Q7=+100 ;ALTURA SEGURIDAD
Q8=0.1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
9 CYCL DEF 22 DESBASTE Definición del ciclo Desbaste
Q10=5 ;PROFUNDIDAD DE PASO
X
Y
35
50
100
100
16
16
R25
65
16
R25
